66
Italiano
66

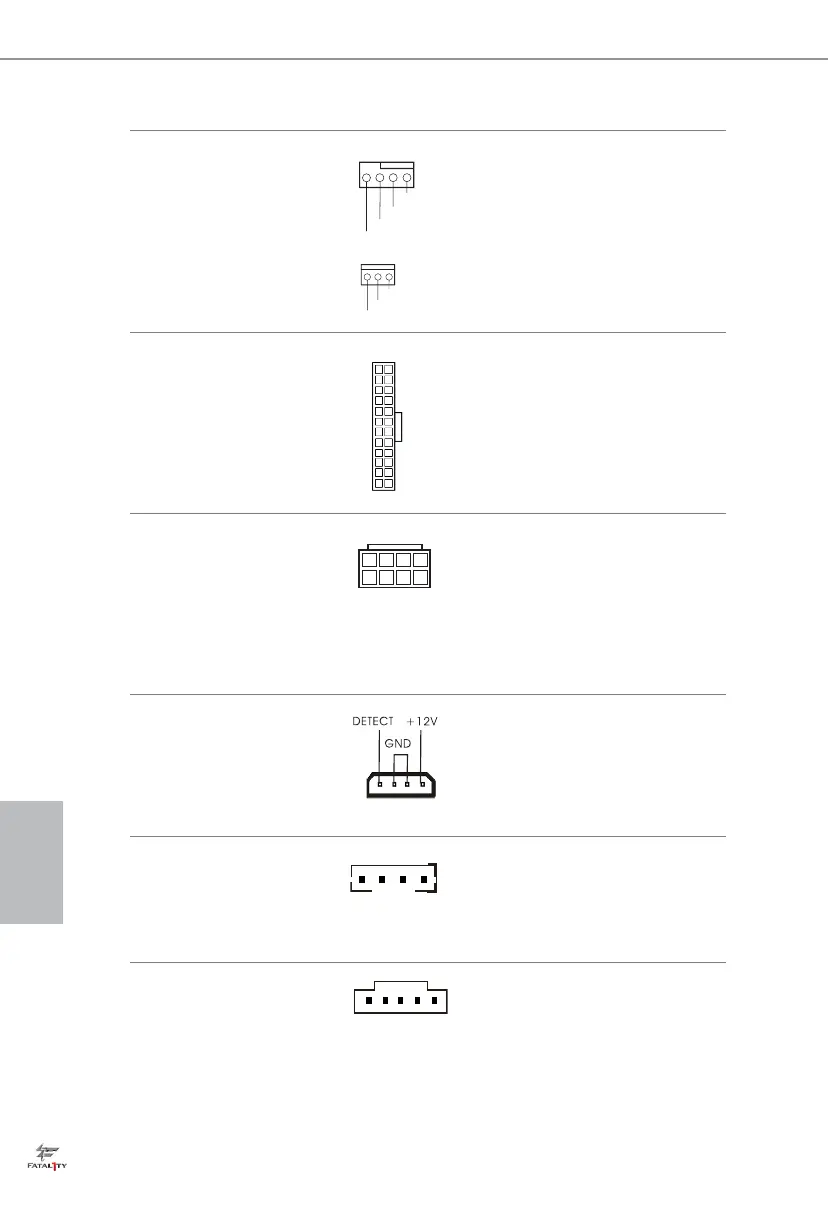

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 4)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 6)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a
4 pin. Se si decide di
collegare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 9)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX a 24
pin. Per utilizzare un'ali-
mentazione ATX a 20 pin,
collegarla lungo il pin1 e il
pin 13.
Connettore di
alimentazione ATX da 12
V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 3)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX da 12
V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.
Connettore alimentazione
PCIe
(4-pin PCIE _PWR1)
(vedere pag. 1, n. 34)
Collegare un cavo di
alimentazione molex a 4 pin
a questo connettore quando
sono installate più di tre schede
grache.
Connettore HDD Saver
(4-pin SATA_PWR_1)
(vedere pag. 1, n. 22)
Collegare il cavo HDD Saver a
questo connettore per gestire lo
stato d’alimentazione dell’unità
HDD.
Connettoreunderbolt
AIC
(TBT1 5-pin)
(vedere pag. 1, n. 31)
Collegare un cavo di segnale
a 5 pin (cavo GPIO) a questo
connettore quando si installa una
scheda aggiuntiva underbolt™
(AIC).
12
1
24
13
GND
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
1
5
