75
Español
75
Fatal1ty X99X Killer Series

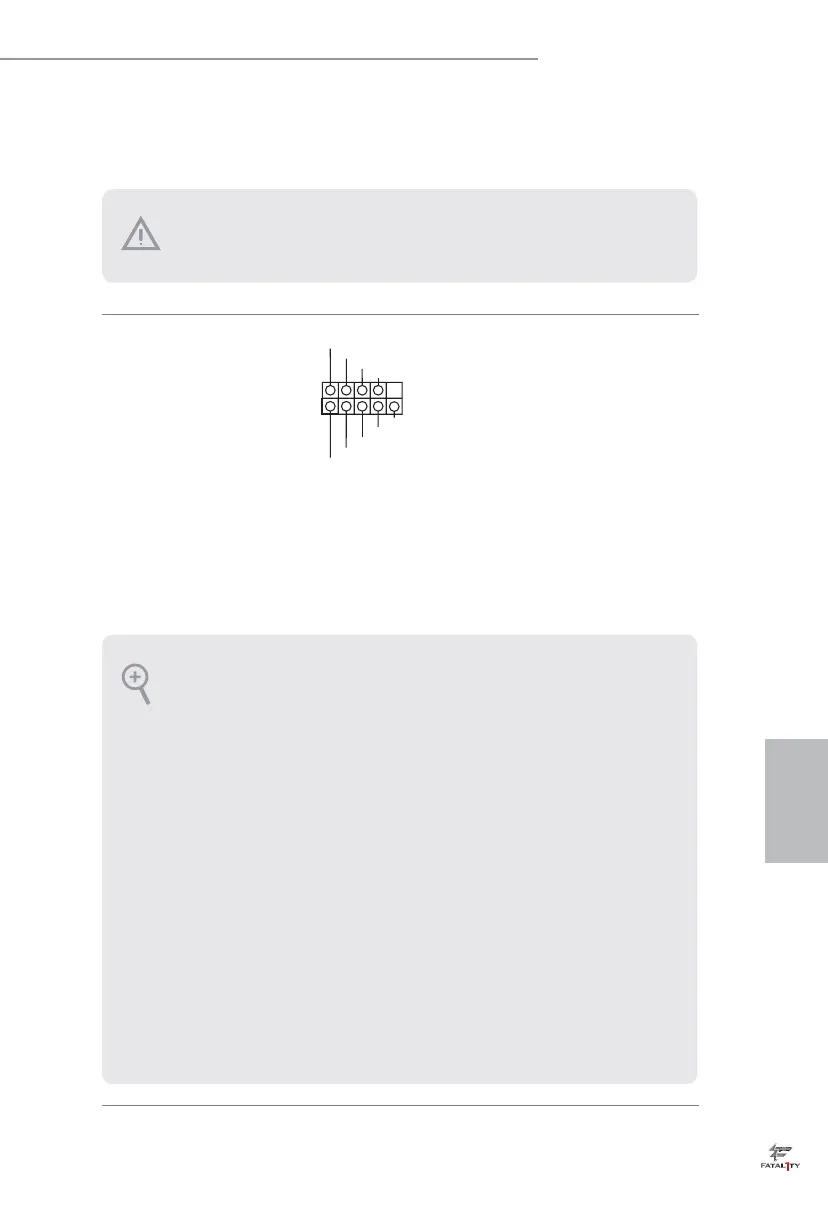

1.4 Conectores y cabezales incorporados
Cabezal del panel del
sistema
(PANEL1 de 9 pines)
(consulte la g.1, N.º 20)
Conecte el interruptor
de alimentación,
restablezca el interruptor
y el indicador del
estado del sistema del
chasis a los valores de
este cabezal, según los
valores asignados a los
pines como se indica a
continuación. Cerciórese
de cles son los pines
positivos y los negativos
antes de conectar los
cables.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN (Interruptor de alimentación):
Coctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la
forma en la que su sistema se apagará mediante el interruptor de alimentacn.
RESET (Interruptor de reseteo):
Coctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de
reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma
normal.
PLED (Indicador LED de la alimentación del sistema):
Coctelo al indicador de estado de la alimentacn del panel frontal del chasis. El indica-
dor LED permanece encendido cuando el sistema está funcionando. El indicador LED
parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED
se apaga cuando el sistema se encuentra en estado de suspensn S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Coctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El in-
dicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diso del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel
frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo,
indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc.
Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las
asignaciones de los cables y los pines coinciden correctamente.
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre
estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores
dañará de forma permanente la placa base.
