76
Español
76

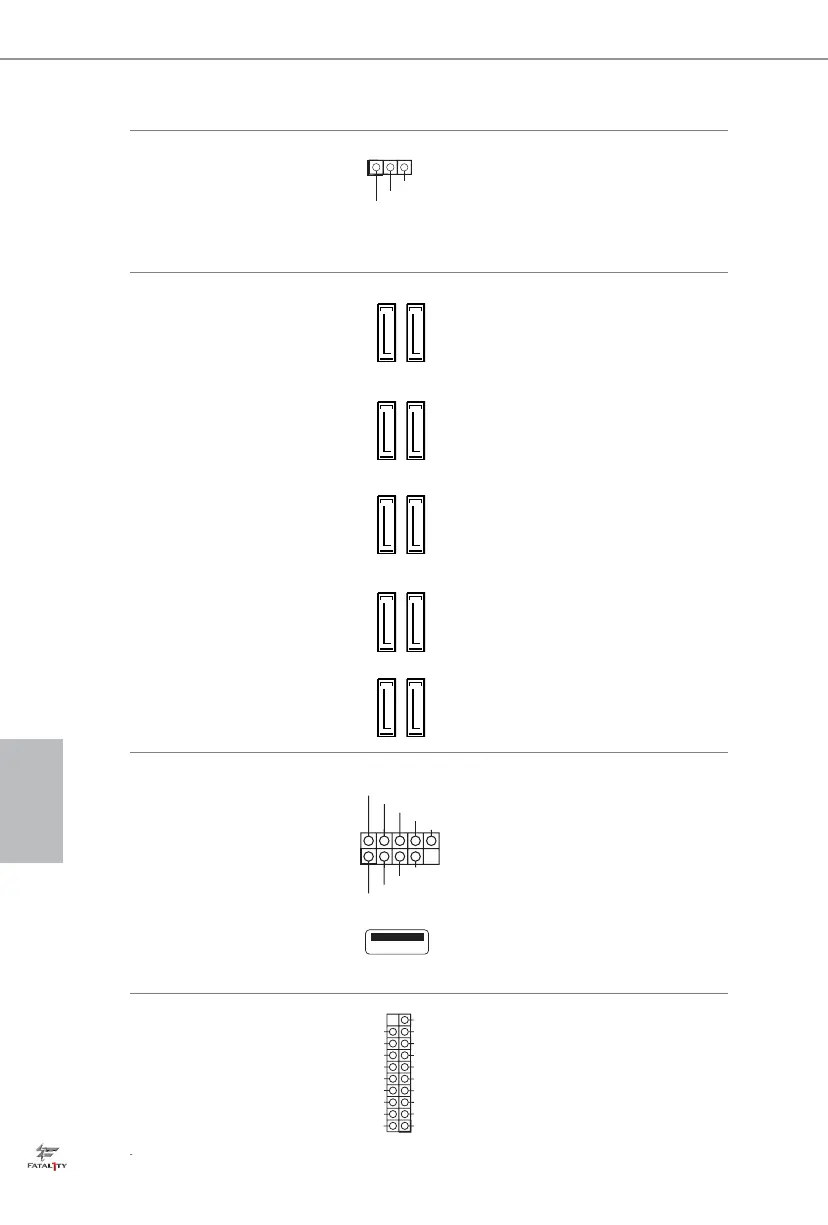

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 18)
Conecte el indicador LED
de alimentación del chasis
a este cabezal para
indicar
el estado de alimentación
del sistema.
Conectores Serie ATA3
(SSATA3_0_1:
consulte la pág.1, N.º 13)
(SSATA3_2_3:
(consulte la pág. 1, N.º 14)
(SATA3_0_3:
consulte la pág.1, N.º 15)
(SATA3_1_4:
(consulte la pág. 1, N.º 16)
(SATA3_2_5:
(consulte la pág. 1, N.º 17)
Estos diez conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos
de hasta 6,0 Gb/s. Si se
ha conectado el puerto
eSATA en el panel trasero
I/O, no funcionará el
puerto interno SSATA3_3.
Si se ha ocupado el
módulo Ultra M.2, el
SSATA3_2 interno no
funcionará.
* RAID solamente se
admite en los puertos
SATA3_0 ~ SATA3_5.
Cabezales USB 2.0
(USB3_4 de 9 pines)
(consulte la pág.1, N.º 26)
(USB5_6 de 9 pines)
(consulte la pág.1, N.º 27)
(USB7)
(consulte la pág.1, N.º 8)
Además de dos puertos
USB 2.0 en el panel de E/S,
esta placa base cuenta con
dos bases de conexiones y
un puerto. Cada cabezal
USB 2.0 admite dos
puertos.
Cabezales USB 3.0
(USB3_5_6 de 19 pines)
(consulte la pág.1, N.º 11)
(USB3_5_6 de 19 pines)
(consulte la pág.1, N.º 10)
Además de seis puertos
USB 3.0 en el panel I/O,
esta placa base contiene
dos cabezal. Cada cabezal
USB 3.0 admite dos
puertos.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
SSATA3_0
SSATA3_1
SSATA3_2
SSATA3_3
