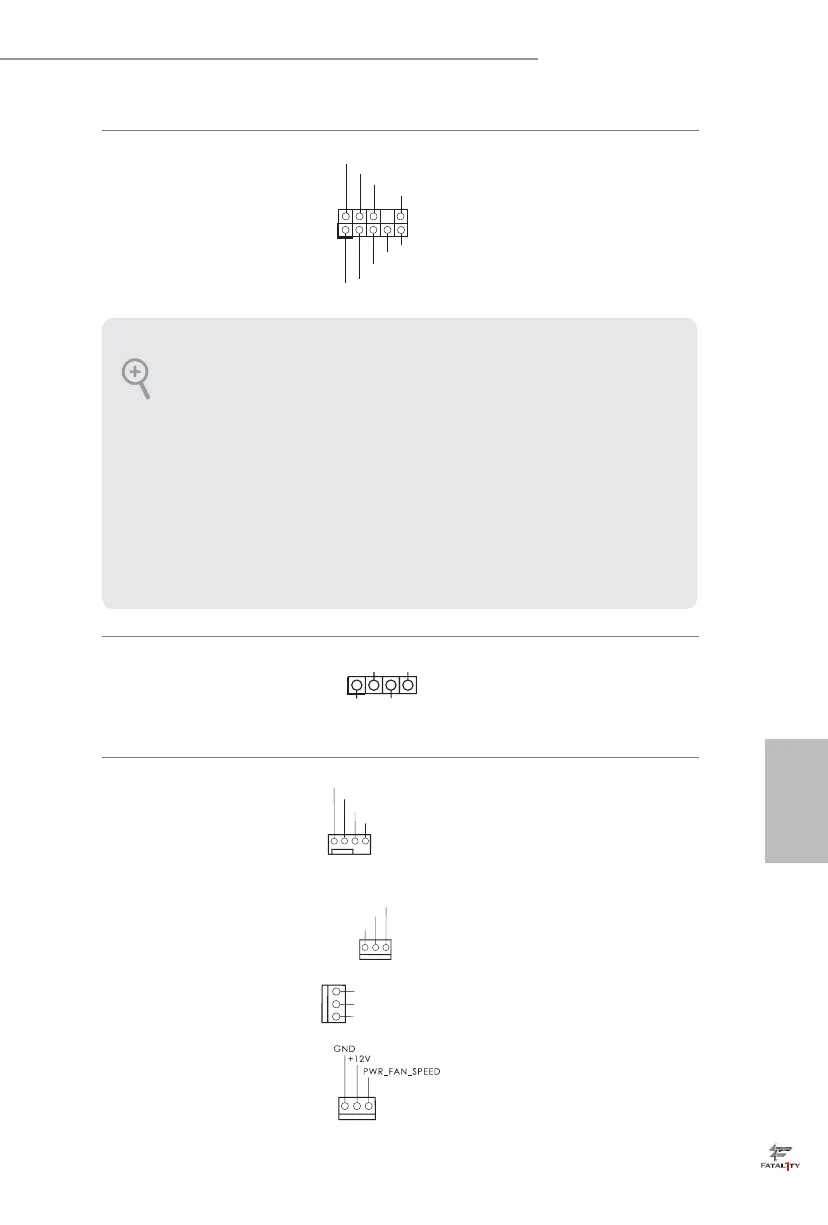

Fatal1ty X99X Killer Series
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 33)
Este cabezal se utiliza
para conectar dispositivos
de audio al panel de audio
frontal.
Cabezal de altavoces del
chasis
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 19)
Conecte el altavoz del
chasis a este cabezal.
Conectores del ventilador
de alimentación y del cha-
sis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 25)
(CHA_FAN2 de 3 pines)
(consulte la pág.1, N.º 24)
(CHA_FAN3 de 3 pines)
(consulte la pág.1, N.º 12)
(PWR_FAN1 de 3 pines)
(consulte la pág.1, N.º 35)
Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra. La velocidad del
ventilador CHA_FAN
se puede controlar
mediante UEFI o
F-Stream.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es nece-
sario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
