78
Español
78

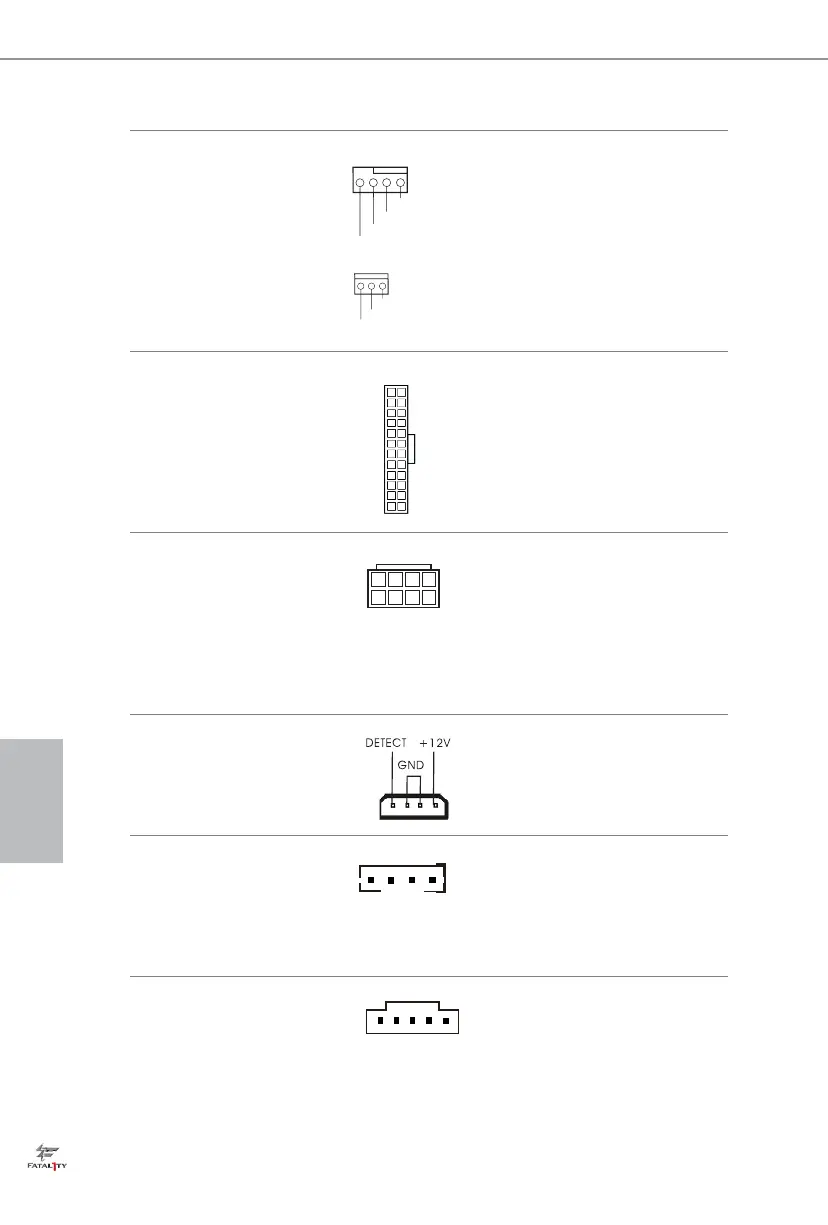

Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la g.1, N 4)
(CPU_FAN2 de 3 pines)
(consulte la g.1, N.º 6)
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un
ventilador de CPU de 3
pines, conéctelo al Pin 1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 9)
Esta placa base contiene
un conector de aliment-
ación ATX de 24 pines.
Para utilizar una toma
de alimentación ATX de
20 pines, conéctela en los
Pines del 1 al 13.
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, N.º 3)
Esta placa base contiene
un conector de alimentac-
ión ATX de 12V y 8 pines.
Para utilizar una toma
de alimentación ATX de
4 pines, conéctela en los
Pines del 1 al 5.
Conector de alimentación
PCIe
(PCIE_PWR1 de 4 pines)
(consulte la pág.1, N.º 34)
Conecte a este conector un cable
de alimentación molex de 4 pines
cuando se instalen más de tres
tarjetas grácas.
Conector de ahorro de
energía HDD
(SATA_PWR_1 de 4
pines)
(consulte la pág.1, N.º 22)
Conecte el cable de ahorro HDD
a este conector para gestionar el
estado de la potencia de HDD.
Conector underbolt
AIC
(TBT1 de 5 pines)
(consulte la pág.1, N.º 31)
Conecte un cable de señal de
5 pines (cables GPIO) a este
conector cuando instales
una tarjeta adicional (AIC)
underbolt™.
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4
1
8
5
1
