63
Русский
H110M-ITX/ac
H110M-ITX

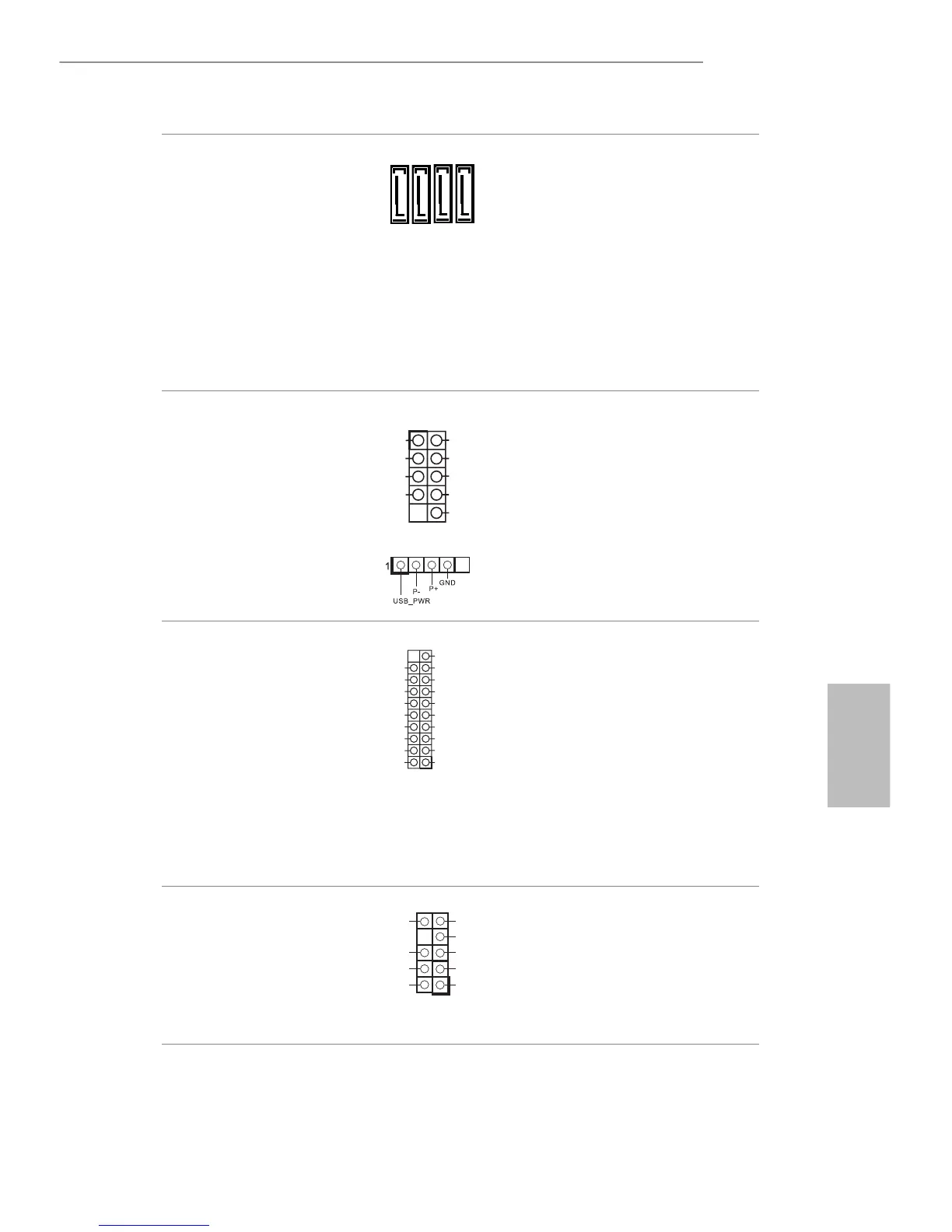

Разъемы Serial ATA3
(SATA3_0:
См. стр. 1, № 12)
(SATA3_1:
См. стр. 1, № 13)
(SATA3_2:
См. стр. 1, № 14)
(SATA3_3:
См. стр. 1, № 15)
Эти четырех разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гб/с.
Колодки USB 2.0
(9-контактная, USB_9_10)
(См. стр. 1, № 6)
(4-контактная, USB11)
(См. стр. 1, № 18)
Эта материнская плата
оснащена одним разъемом
и одним портом. Каждая
колодка USB 2.0 может
поддерживать два порта.
Колодка USB 3.0
(19-контактная,
USB3_7_8)
(См. стр. 1, № 7)
Кроме два портов USB 3.0
на панели ввода-вывода на
материнской плате также
есть одна колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
* портов USB3_7_8
используется с портов
USB_9_10.
Аудиоколодка передней
панели
(9-контактная,
HD_AUDIO1)
(См. стр. 1, № 17)
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
J_SENS E
OUT2_L
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_3 SATA3_2 SATA3_1 SATA3_0
