129
ASRock H67M-ITX/HT / H67M-ITX Motherboard
Русский

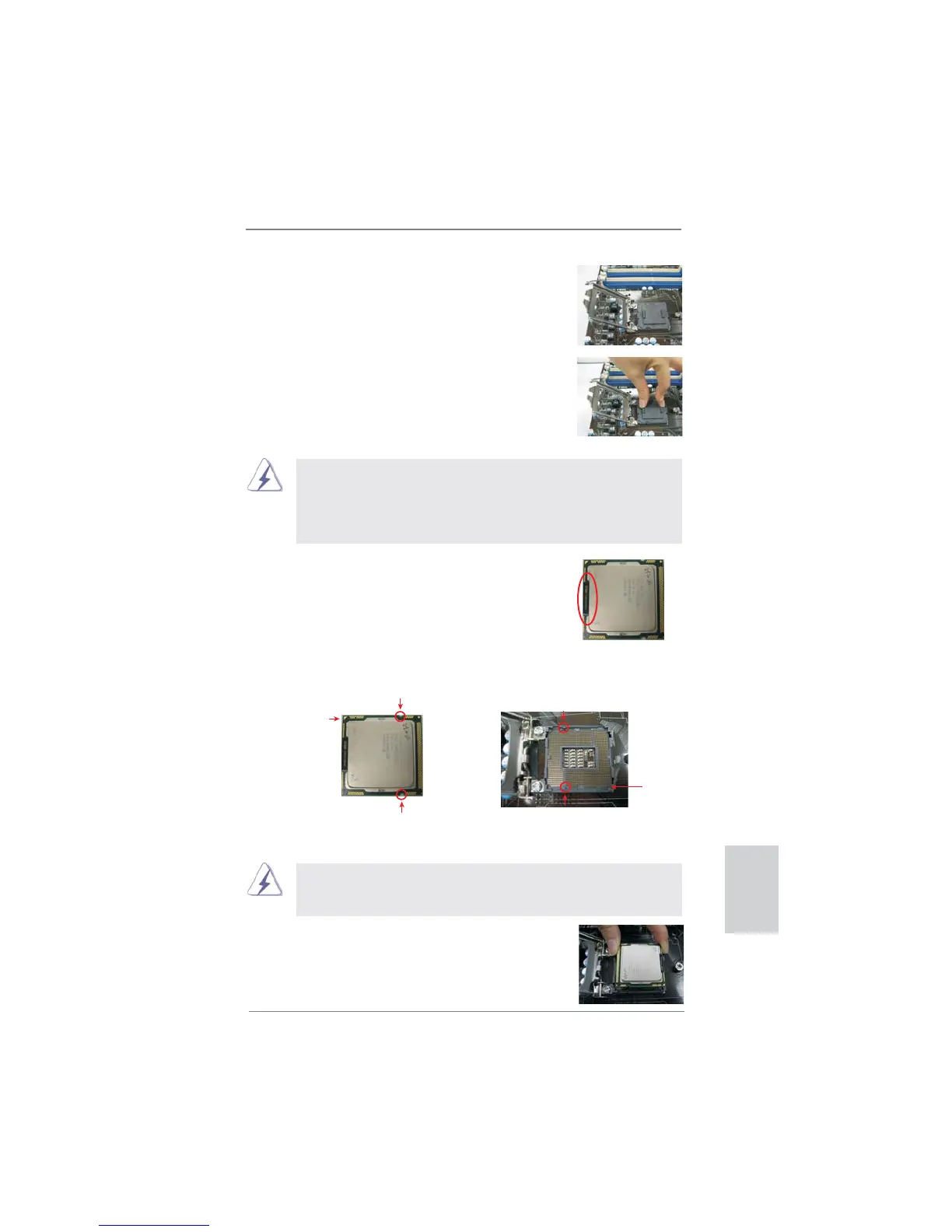

1155-контактный процессор
Шаг 1-2. Поверните прижимной рычаг в полностью
открытое положение (под углом около 135
градусов).
Шаг 1-3. Поверните прижимную пластину в
полностью открытое положение (под углом
около 100 градусов).
Шаг 2. Снимите защитную крышку PnP (Pick and Place
Cap).
1. Рекомендуется брать крышку PnP за выступ, чтобы
избежать толчков.
2. Если вам потребуется вернуть материнскую плату для
сервисного обслуживания, эту крышку необходимо
установить на место.
Шаг 3. Вставьте процессор в 1155-контактном корпусе:
Шаг 3-1. Держите процессор за края, отмеченные
черными линиями.
Шаг 3-2. Поверните корпус интегрированным
радиатором вверх. Найдите контакт 1 и
два ключевых выреза для ориентации.
Для правильной установки убедитесь, что два ключевых выреза
для ориентации на процессоре совмещены с двумя ключами
выравнивания на гнезде.
Черная линия
1155-контактное гнездо
контакт 1
Ключ выравнивания
Ключ выравнивания
Ключевой вырез для ориентации
Ключевой вырез для ориентации
Шаг 3-3. Осторожно поместите процессор в гнездо,
перемещая его строго вертикально.
Шаг 3-4. Убедитесь, что процессор находится в
гнезде и соответствует положению ключей
ориентации.
контакт 1
