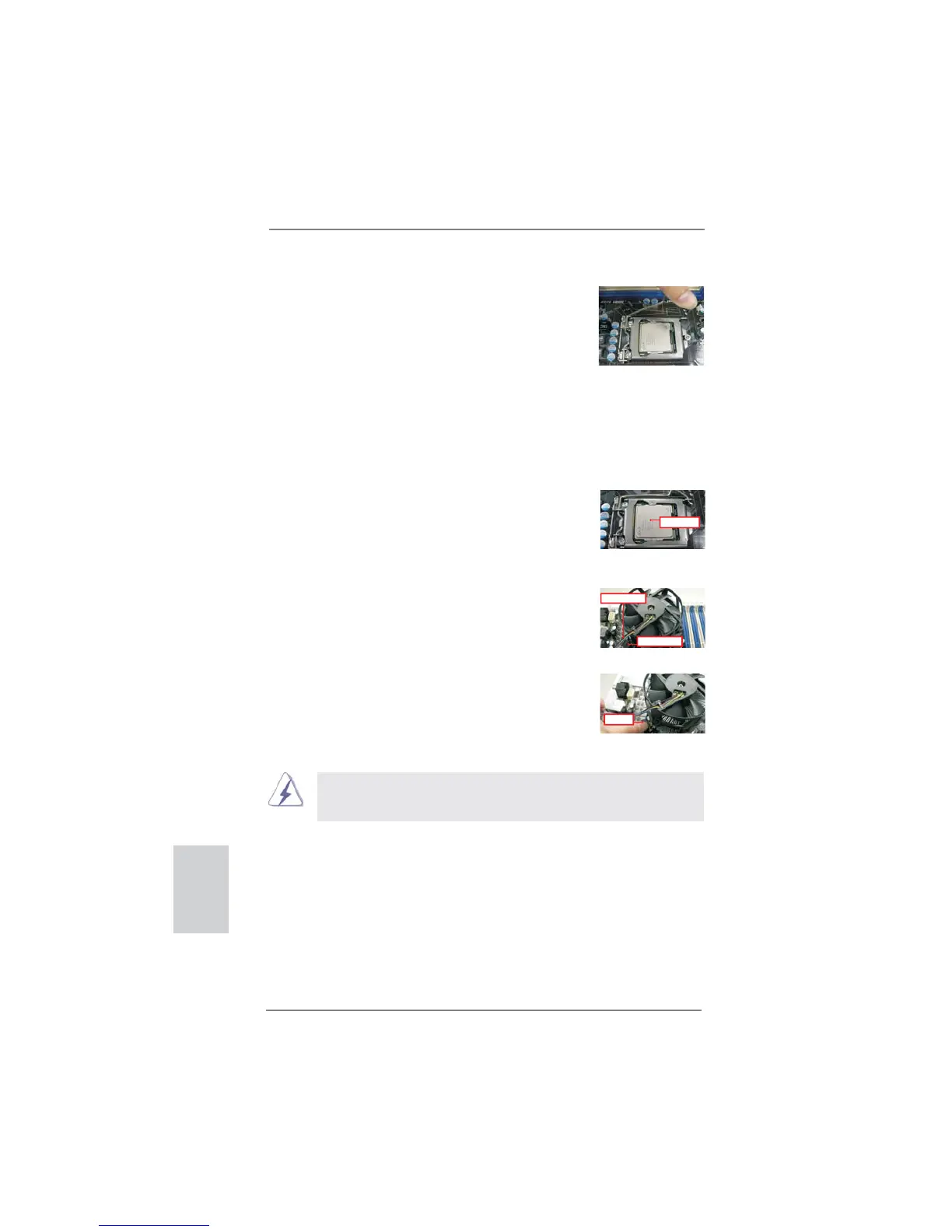

Шаг 4. Закройте гнездо:
Шаг 4-1. Поверните прижимную пластину так, чтобы
она легла на интегрированный радиатор.
Шаг 4-2. Слегка надавливая на прижимную
пластину, закройте прижимной рычаг.
Шаг 4-3. Закрепите прижимной рычаг так, чтобы
он вошел под фиксирующий выступ
прижимной пластины.
2.2 Установка вентилятора и радиатора процессора
Для правильной установки соблюдайте инструкции, приведенные в описании к вашему
вентилятору и радиатору процессора.
Следующий пример иллюстрирует установку радиатора для 1155-контактного процессора.
Шаг 1. Нанесите теплопроводящий материал на центр
интегрированного радиатора на поверхности гнезда.
Шаг 2. Поместите радиатор на гнездо. Убедитесь,
что кабели вентилятора развернуты в сторону,
ближайшую к разъему вентилятора процессора на
материнской плате (CPU_FAN1, см. стр. 2, пункт 23
или стр. 3, пункт 21).
Шаг 3. Совместите защелки со сквозными отверстиями на
материнской плате.
Шаг 4. Поверните защелку по часовой стрелке, а затем
надавите на колпачок защелки большим пальцем,
чтобы установить и зафиксировать ее. Повторите эту
процедуру для остальных защелок.
Если вы нажмете на защелки, не повернув их по часовой
стрелке, радиатор нельзя будет закрепить на материнской
плате.
Шаг 5. Подсоедините контактную колодку вентилятора к разъему вентилятора процессора
на материнской плате.
Шаг 6. Закрепите свободную часть кабеля с помощью стяжки, чтобы кабель не мог
помешать работе вентилятора или соприкасаться с другими компонентами.
(Нажмите вниз (в 4 местах))
(Нанесите теплопроводящий материал)
(Гнезда защелок направлены наружу)
(Кабели вентилятора на стороне, ближайшей
к разъему на материнской плате)
Apply Thermal
Interface Material
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
Press Down
(4 Places)
