115
Q1900-ITX
繁體中文

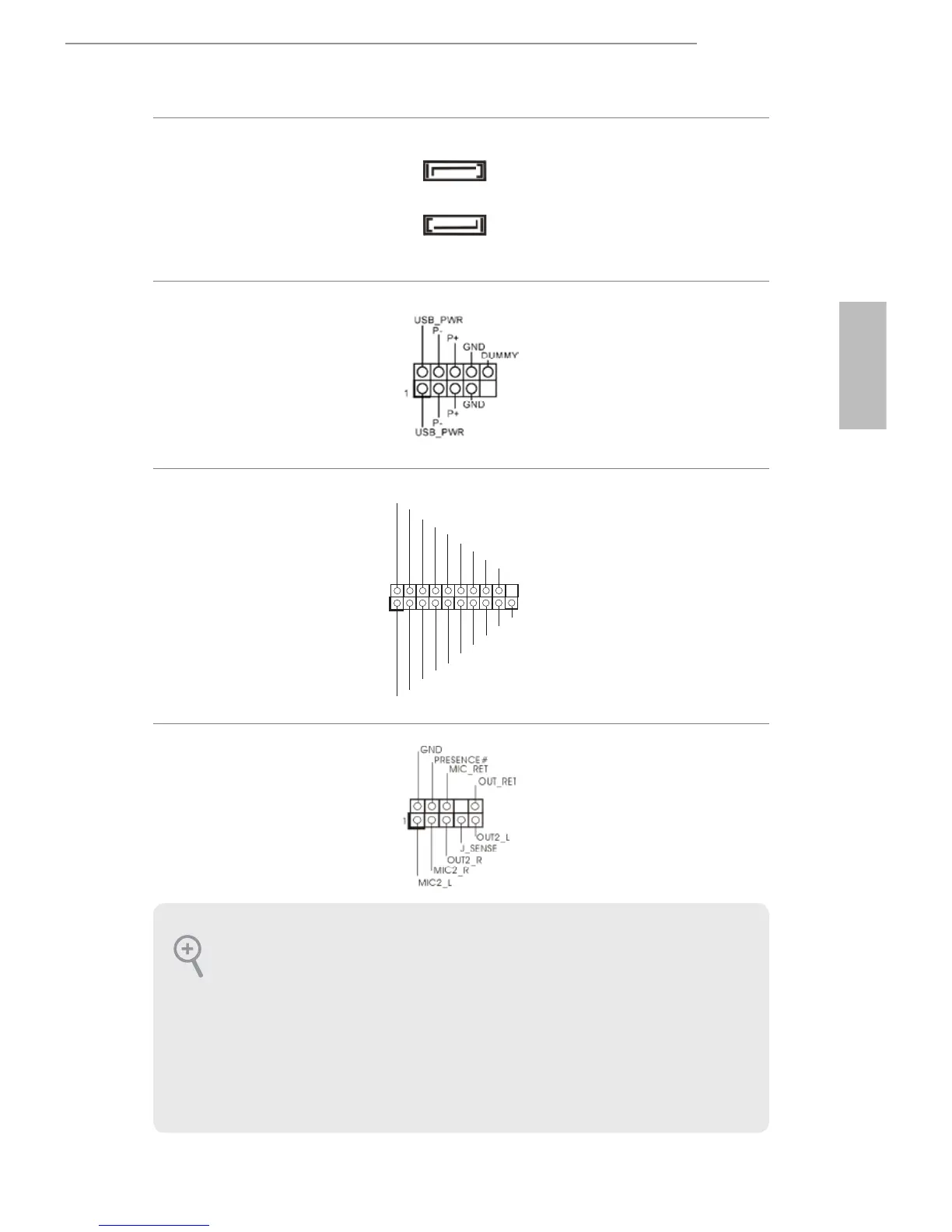

Serial ATA3 接頭
(SATA3_A1：
請參閱第 1 頁，編號 15)
(SATA3_A2:
請參閱第 1 頁，編號 16)
這兩組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最
高可達 6.0 Gb/s 資料
傳輸率。
USB 2.0 排針
(9-pin USB1_2)
( 請參閱第 1 頁，編號 4)
除了 I/O 面板上的兩
個 USB 2.0 連接埠外，
在本主機板上還有另
外一組排針。各 USB
2.0 排針皆可支援兩個
連接埠。
USB 3.0 排針
(19-pin USB3_1_2)
( 請參閱第 1 頁，編號 5)
除了 I/O 面板上的兩
個 USB 3.0 連接埠外，
在本主機板上還有另
外一組排針。各 USB
3.0 排針皆可支援兩個
連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
( 請參閱第 1 頁，編號 18)
本排針適用於連接音
訊裝置至前面板音
訊。
1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若
您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
