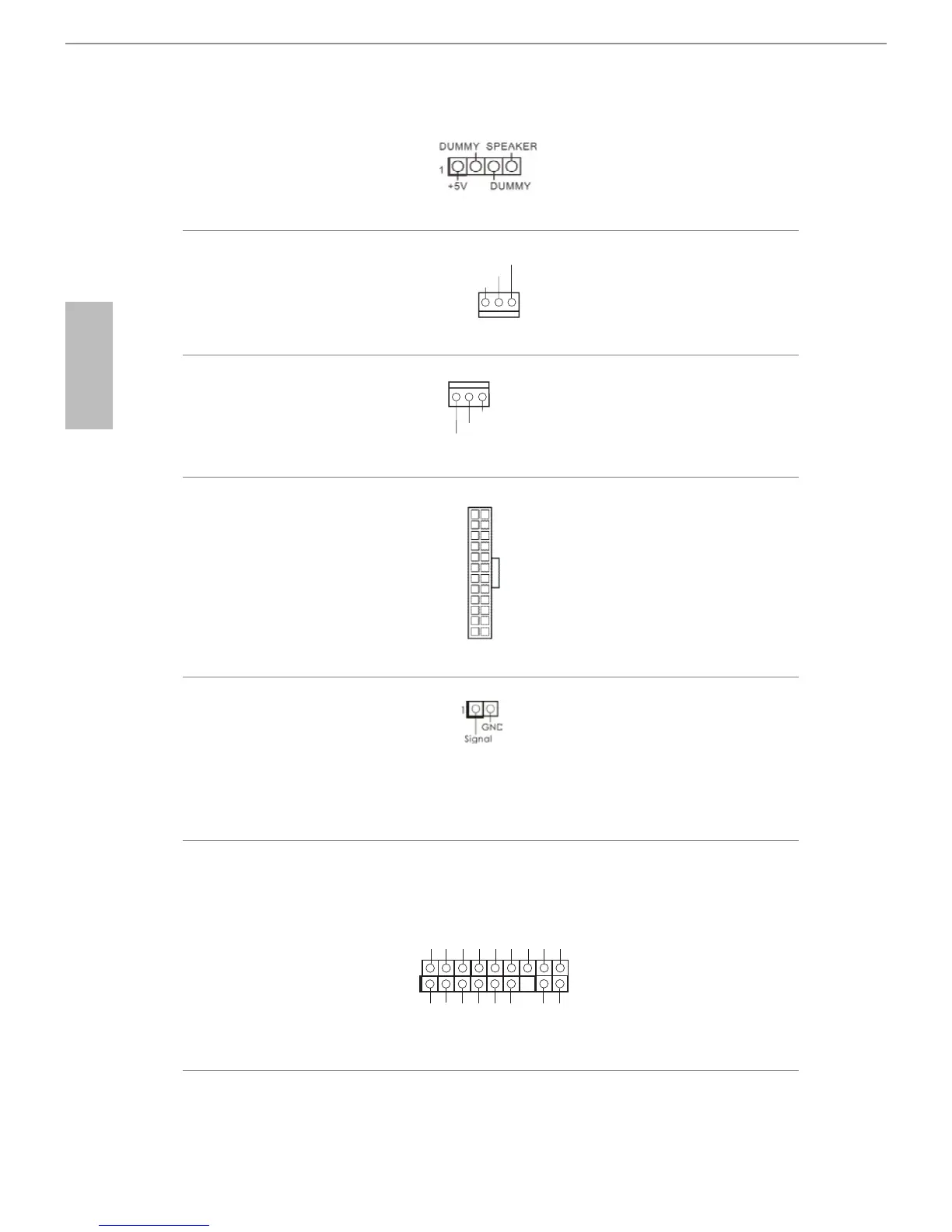

ASROCK Q1900-ITX Quick Installation Guide

116
繁體中文
機箱喇叭接頭
(4-pin
SPEAKER1)
( 請參閱第 1 頁， 編號 11)
請將機箱喇叭連接到
這個接頭。
機殼風扇接頭
(3-pin CHA_FAN1)
( 請參閱第 1 頁， 編號 8)
請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
CPU 風扇接頭
(3-pin CPU_FAN1)
( 請參閱第 1 頁， 編號 1)
請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
ATX 電源接頭
(24-pin ATXPWR1)
( 請參閱第 1 頁，編號 3)
本主機板配備一組
24-pin ATX 電源接
頭。若要使用 20-pin
ATX 電源供應器，請
插入 Pin 1 及 Pin 13。
機殼防護排針
(2-pin CI1)
( 請參閱第 1 頁，編號 12)
本主機板支援「機殼開啟」
偵測功能，可偵測機殼外蓋
是否遭移除。若要使用本功
能，機殼必須採用機殼防護
偵測設計。
TPM 標頭
(17-pin TPMS1)
( 請參閱第 1 頁，編號 10)
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料
的安全。TPM 系統也能強化
網路安全、保護數位身分並
確定平台完整性。
12
1
24
13
1
GND SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
GND
FAN_VOLTAGE
FAN_SPEED
GND
FAN_VOLTAGE
FAN_SPEED
