42
Italiano

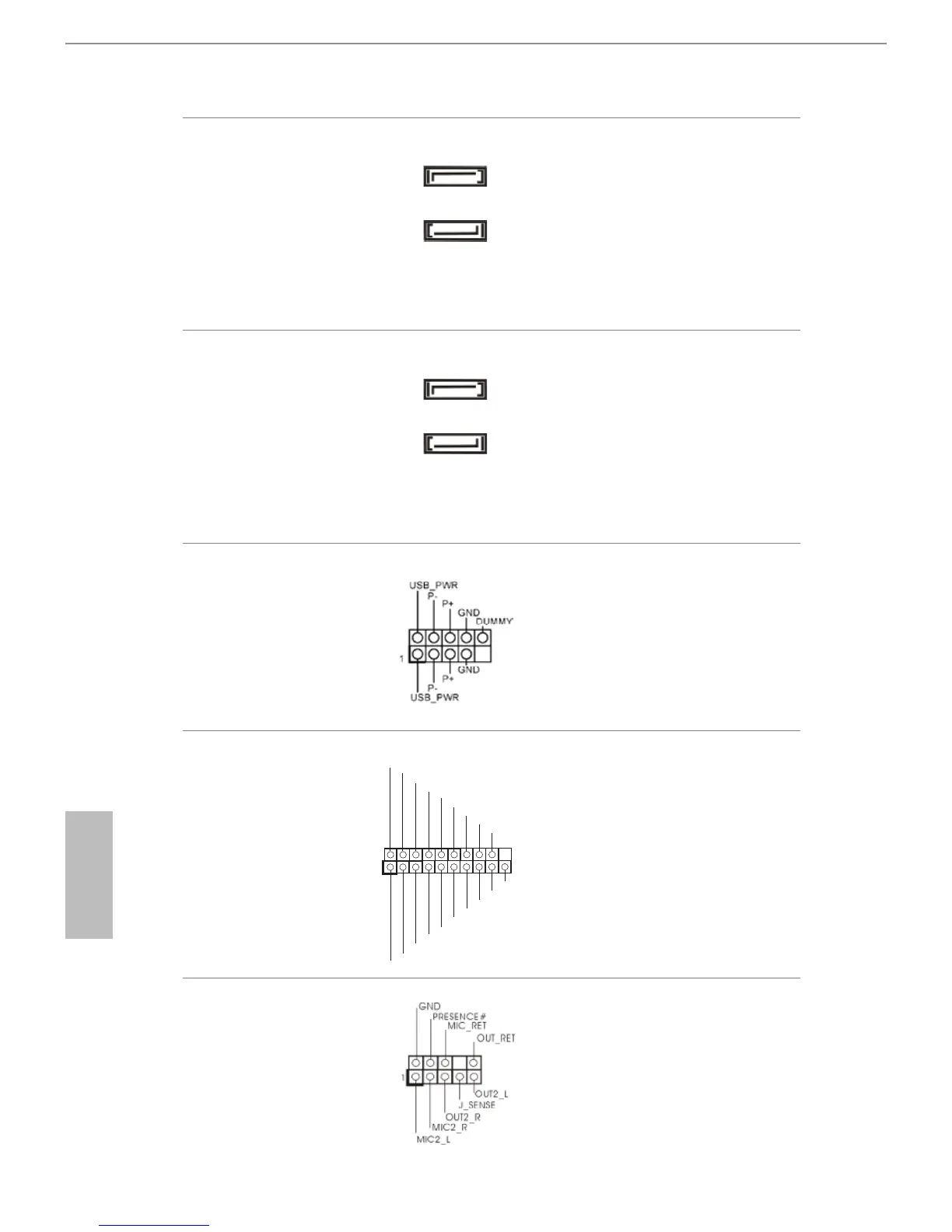

Connettori Serial ATA2
(SATA2_1:
vedere pag.1, n. 9)
(SATA2_2:
vedere pag.1, n. 6)
Questi due connettori
SATA2 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a 3,0
Gb/s.
Connettori Serial ATA3
(SATA3_A1:
vedere pag.1, n. 15)
(SATA3_A2:
vedere pag.1, n. 16)
Questi due connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a 6,0
Gb/s.
Header USB 2.0
(USB1_2 a 9 pin)
(vedere pag. 1, n. 4)
Oltre alle due porte USB
2.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 2.0 può supportare
due porte.
Header USB 3.0
(USB3_1_2 a 19 pin)
(vedere pag. 1, n. 5)
Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare
due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 18)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
SATA2_2
SATA2_1
SATA3_A2
SATA3_A1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
