Q1900-ITX

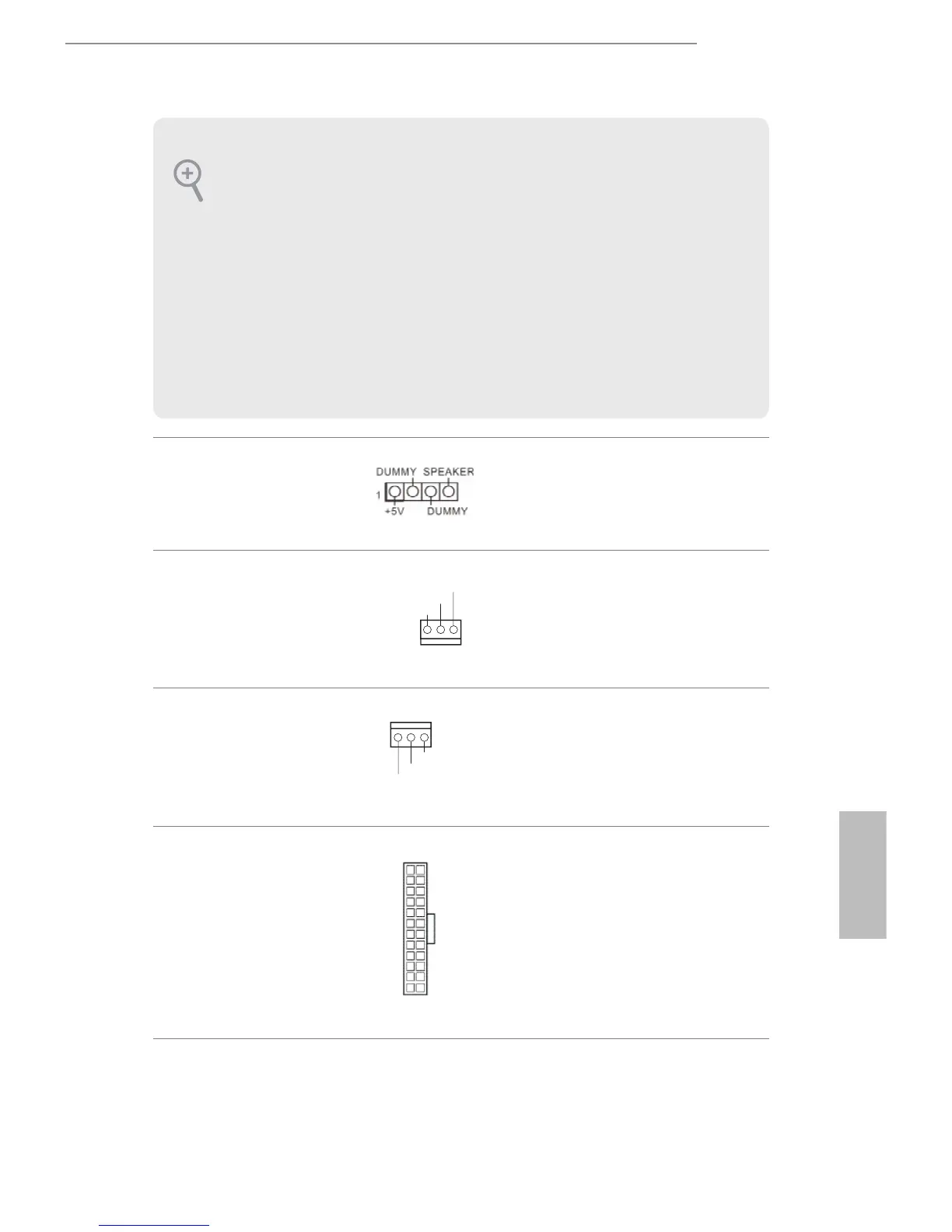

Collettore casse telaio
(4-pin SPEAKER1)
(vedi p.1 Nr. 11)
Collegare le casse del telaio
a
questo collettore.
Connettore della ventola
dello chassis
(CHA_FAN1 a 3 pin)
(vedere pag. 1, n. 8)
Collegare il cavo della
ventola al connettore della
ventola e far corrispondere
il lo nero al pin di terra.
Connettori della ventola
della CPU
(CPU_FAN1 a 3 pin)
(vedere pag. 1, n. 1)
Collegare il cavo della
ventola al connettore della
ventola e far corrispondere
il lo nero al pin di terra.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 3)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
