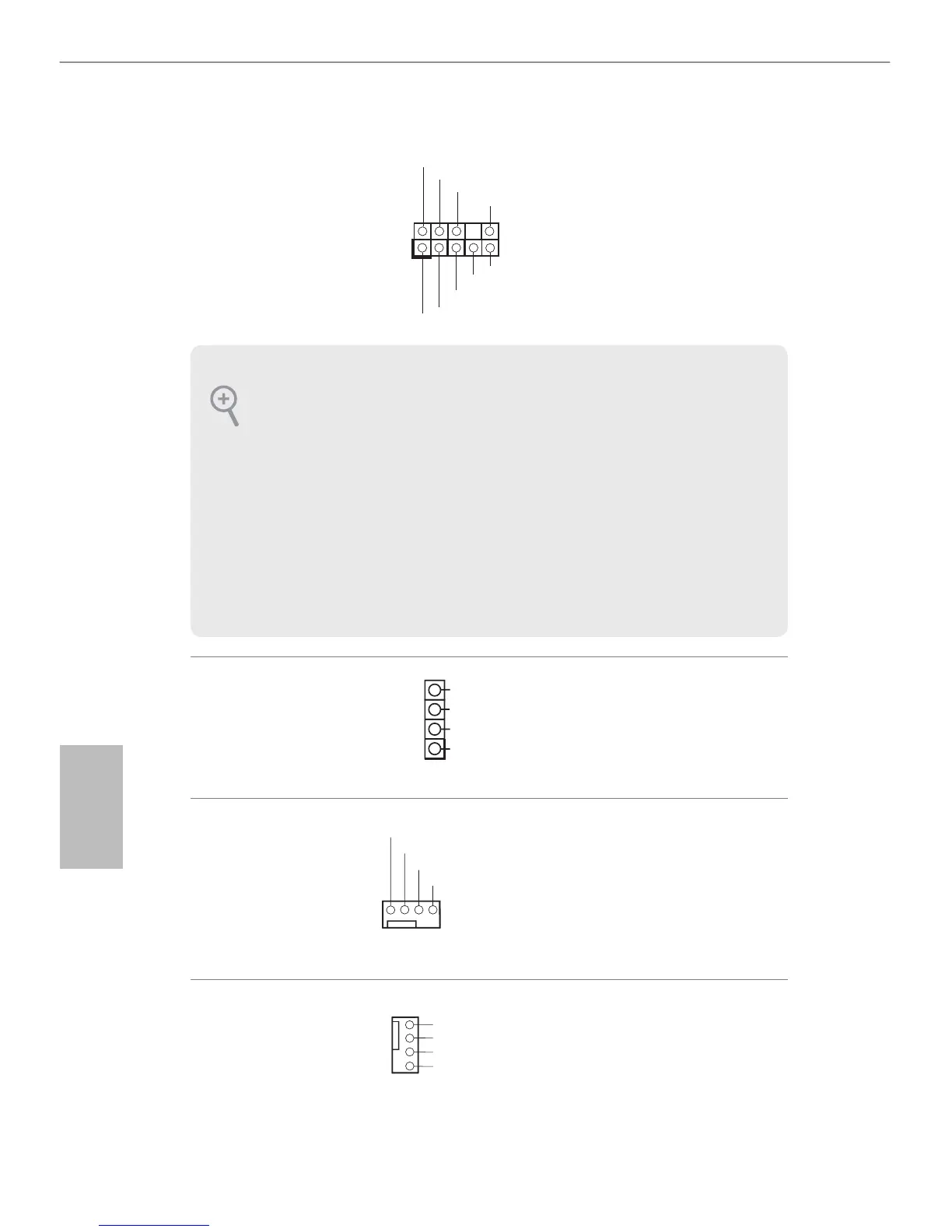

Español
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág.1, Nº 20)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
Cabezal de altavoces del
chasis
(SPEAKER1 de 4 pines)
(consulte la pág.1, Nº 18)
DUMMY
SPEAKER
1
DUMMY
+5V
Conecte el altavoz del
chasis a este cabezal.
Ventilador de chasis /
Conectar para el ventilador
de la bomba de agua
(CHA_FAN1/W_PUMP
de 4 contactos)
(consulte la pág.1, Nº 2)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Conecte los cables del
ventilador a los conectores del
ventilador y haga coincidir el
cable negro con el contacto
de conexión a tierra.
Conector del ventilador
del chasis
(CHA_FAN2 de 4
contactos)
(consulte la pág.1, Nº 6)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Conecte los cables del
ventilador a los conectores del
ventilador y haga coincidir el
cable negro con el contacto
de conexión a tierra.
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal sigu-
iendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
