ASROCK Z370M-ITX/ac User Manual

72
73
Z370M-ITX/ac
Español

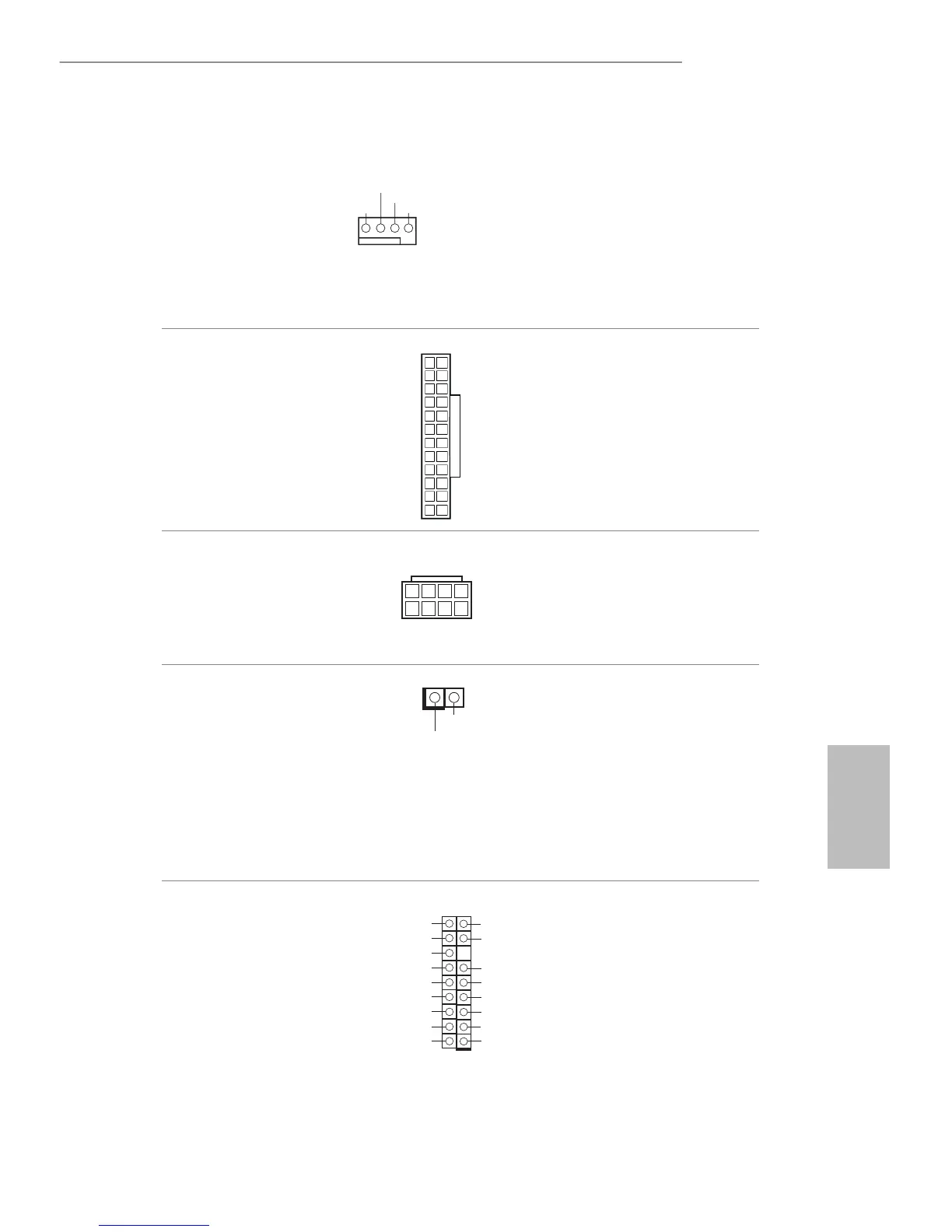

Conector del ventilador de
la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág.1, Nº 3)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 contactos. Si tiene
pensando conectar un venti-
lador de CPU de 3 contactos,
conéctelo al contacto 1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág.1, Nº 5)
12
1
24
13
Esta placa base contiene un
conector de alimentación
ATX de 24 contactos.
Conector de alimentación
ATX de 12V
(ATX12V1 de 4 contactos)
(consulte la pág.1, Nº 1)
5
1
8
4
Conecte una fuente de
alimentación ATX 12V en
este conector.
Cabezal de intrusión de
chasis
(CI1 de 2 pines)
(consulte la pág.1, Nº 15)
1
Signal
GND
Esta placa base es compatible
con la función de detección
de CUBIERTA ABIERTA
que detecta si se ha retirado
la cubierta del chasis. Esta
función requiere un chasis
diseñado para la detección
de intrusión del chasis.
Cabezal TPM
(TPMS1 de 17 contactos)
(consulte la pág.1, Nº 19)
GNDGND
+3VSB
LAD0
+3V
LAD3
PCIRST
#
FRAME
PCICL
K
1
GND
SMB_CLK_MAIN
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ
#
Este conector es compatible con el
sistema Módulo de Plataforma Se-
gura (TPM, en inglés), que puede
almacenar de forma segura claves,
certicados digitales, contraseñas
y datos. Un sistema TPM también
ayuda a aumentar la seguridad
en la red, protege las identidades
digitales y garantiza la integridad
de la plataforma.

ASROCK Z370M-ITX/ac Specifications

General

ECC	No
Memory channels	Dual-channel
Memory slots type	DIMM
Unbuffered memory	Yes
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	2133, 4000 MHz
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
Audio chip	Realtek ALC892
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel® Z370
PC health monitoring	CPU, FAN, Power supply, Temperature, Voltage
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Motherboard chipset family	Intel
Processor socket	LGA 1151 (Socket H4)
Compatible processor series	Intel Core i3, Intel Core i5, Intel Core i7
Maximum number of SMP processors	1
Maximum resolution	4096 x 2304 pixels
Parallel processing technology support	Not supported
Number of SATA connectors	6
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
BIOS type	UEFI
ACPI version	6.0
BIOS memory size	16 Mbit
System Management BIOS (SMBIOS) version	2.7
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel I211-AT, Intel I219V
Wi-Fi standards	802.11a, Wi-Fi 5 (802.11ac), 802.11b, 802.11g, Wi-Fi 4 (802.11n)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Depth	- mm
Width	170 mm
