Astralpool 22359 - Página 16

Main drain made in polyester resin + F.V. Gel-coat finish / Plastic gri l/ Screws and
frame of Stainless steel AISI 316.
Bonde de fond en résine de polyester + F.V. finissage en Gel-Coat / Grille en
plastique /Vis et cadre en Inox AISI 316
Sumidero fabricado en resina de polyester + F.V. acabado de gel-coat / Rejilla de
plástico / Tornillos y marco en acero inoxidable AISI 316.
Scarico di fondo fabbricato in resina di poliestere + FV finitura in gel-coat / Griglia in
materiale plastico / Viterie e flangia inox AISI 316 .
Bodenablauf aus Polyesterharz + F.V. Gel-Coat Finish / Rost aus Kunststoff /
Schrauben und blende aus edelstah AISI 316.
Ralos de fundo modelo fabricada em resina de polyestere + fv acabado em gel-coat
/ Grade de plastico / Parafusos em marco en aço inoxidable AISI 316

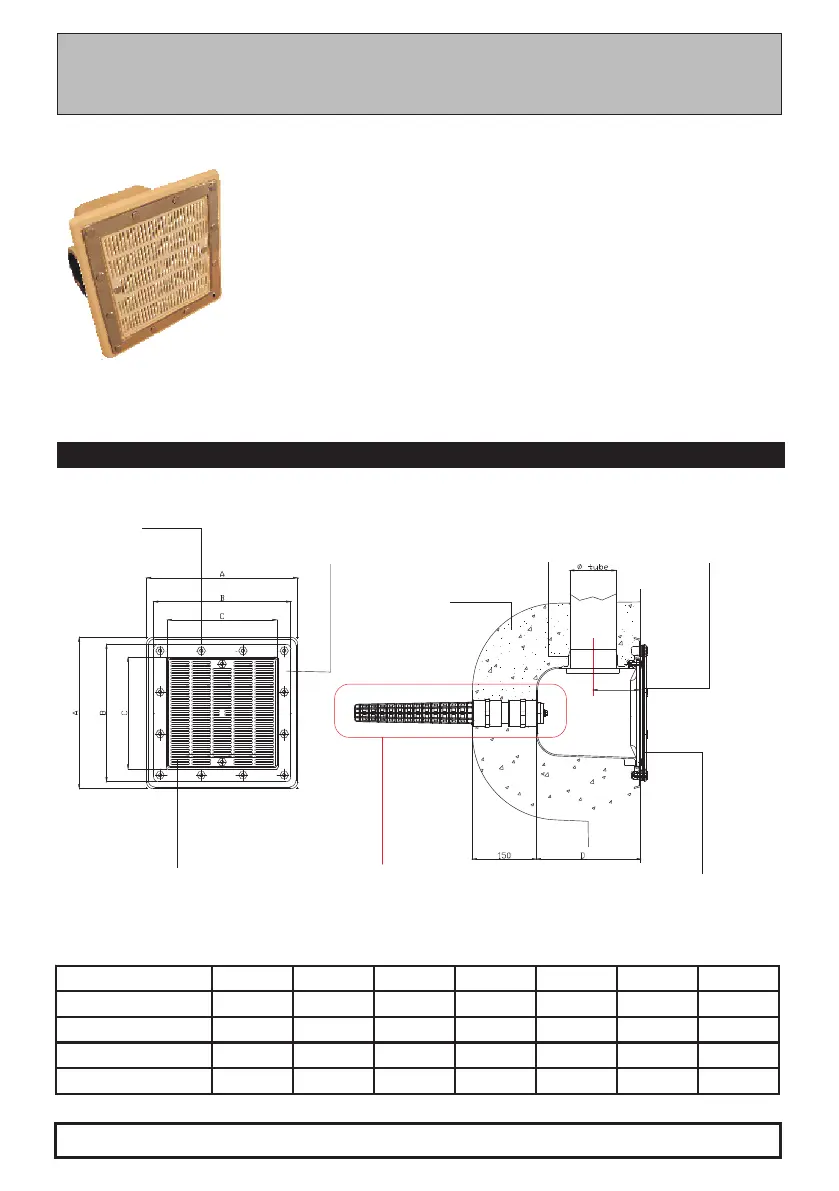

1.DIMENSIONS (mm)
BODY OF POLYESTER RESIN + FV
LE CORPS EN RÉSINE DE POLYESTER + FV
CUERPO DE POLYESTER + F.V
CORPO FABRICATTO IN RESINA DI POLIESTERE
KÖRPER AUS POLYESTERHAUZ + FV
CORPO FABRICADO EM RESINA DE POLYESTERE + FV
OPTIONAL VALVE HIDROSTATIQUE
VALVE HIDROSTATIQUE FACULTATIVE
VÁVULA HIDROSTÁTICA OPCIONAL
VALVOLA HODROSTATICA OPZIONALE
FREIWILLIGES HIDROSTATIQUE VENTIL
VÁVULA HIDROSTÁTICA OPCIONAL
SCREWS
VIS
TORNILLOS
VITERIE
SCHRAUBEN
PARAFUSOS
AISI 316 M8
PLASTIC GRILL
GRILLE PLASTIQUE
REJA PLASTICO
GRIGLIA IN MATERIALE PLASTICO
ROST AUS KUNSTSTOFF
GRADE DE PLASTICO
PVC OUTLET
SORTIE EN PVC
SALIDA DE PVC
USCITA EN PVC
PVC ABFLUSSEINHT
SAÍDA DE PVC
FRAME OF STAINLESS STEEL
MARCO DE ACERO INOXIDABLE
CADRE EN INOX
FLANGIA INOX
BLENDE AUS EDELSTAH
MARCO EN AÇO INOXIDABLE
PLUG GASKET
JOIN PLAT
JUNTA PLANA
GUARNIZIONE PIATTA
FLACHDICHTUNG
JUNTA PLANA
CONCRETE
BÉTON
HORMIGÓN
CEMENTOSIA
BETON
CIMENTO
E
Models A B C D E Ø Tube m3/h
22416 355 322 257 245 75 112 16
22417 355 322 257 245 90 112 22
22418 355 322 257 245 110 112 33
22419 355 322 257 245 125 112 43
3
MAX. FLOW RECOMENDED ON THE GRILL 45 m /h (0,5 m/s) ( Cod. 22416, 22417, 22418, 22419 )
3
MAX. FLOW RECOMENDED ON THE GRILL 27 m /h (0,3 m/s) ( Cod. 22416, 22417, 22418, 22419 )
MAIN DRAIN
BONDE DE FOND
SUMIDERO
SCARICO DI FONDO
BODENABLAUF
RALOS DE FUNDO
