Astralpool 42350 - Page 25

7

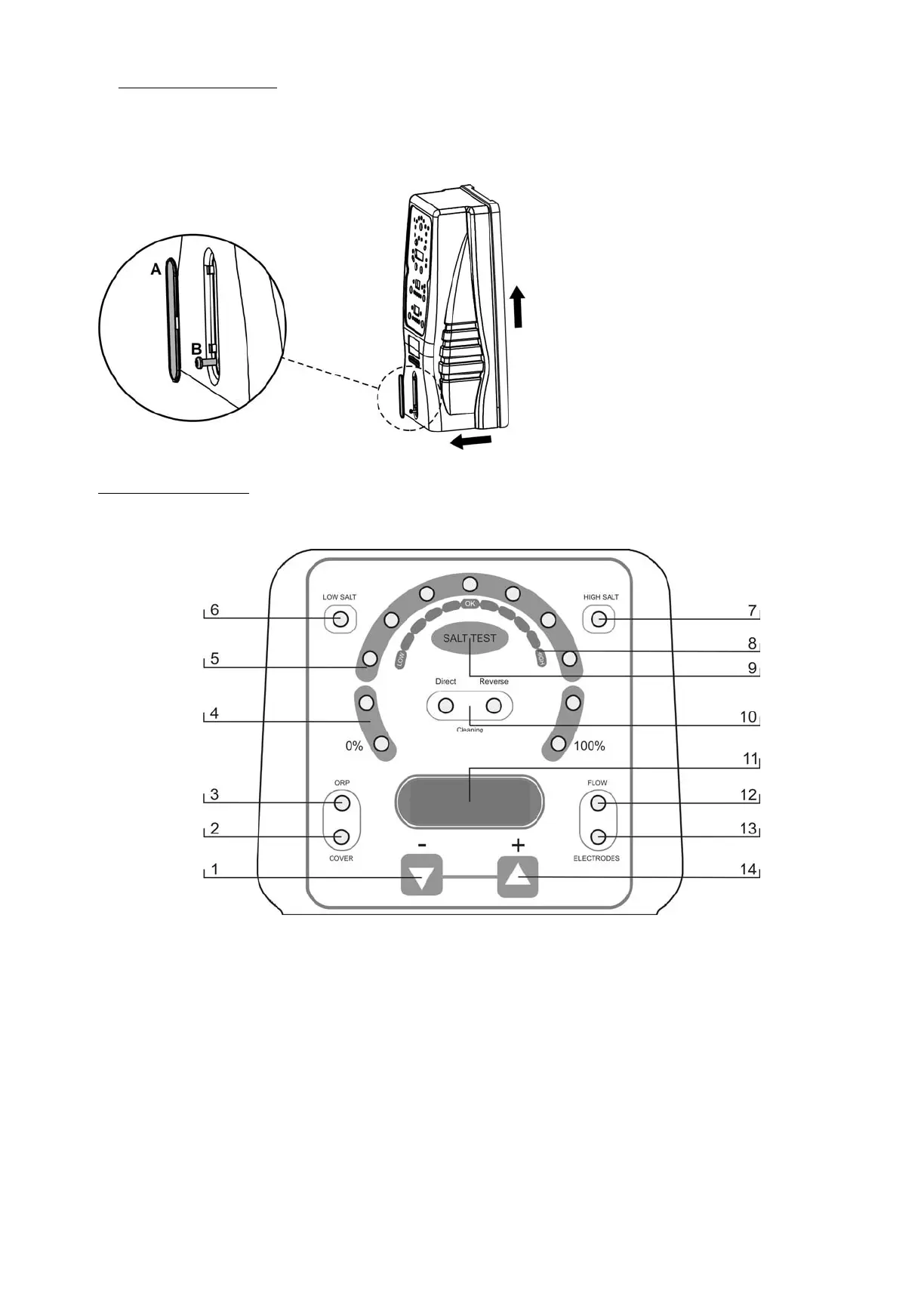

4.5 Désassemblage du couvercle
1. Enlever l’enjoliveur (A) situé à la partie frontale du couvercle.
2. Dévisser la vis de fixation (B).
3. Enlever le couvercle en glissant vers le haut et vers dehors.
4.6. Contrôles et indicateurs
Les systèmes d’Électrolyse de Sel AstralPool Chlore sont équipés d’un tableau de commande situé sur la partie avant (Fig. 12).
Fig. 12
1. Touche « - » (diminuer production / navigation menus programmation).
2. Indicateur de contrôle COUVERTE AUTOMATIQUE activé
3. Indicateur de contrôle ORP activé.
4. Échelle production (%).
5. Échelle PRODUCTION+TEST SALINITÉ.
6. Indicateur de SALINITÉ FAIBLE.
7. Indicateur de SALINITÉ HAUTE.
8. Échelle SALINITÉ (qualitative).
9. Touche pour « TEST SALINITÉ ».
10. Indicateus AUTO-NETTOYAGE
polarité (DIRECTE/INVERSE).
11. Écran d'INFORMATION du SYSTÈME
12. Indicateur de ALARME de FLUX.
13. Indicateur de ALARME de PASSIVATION d’ÉLECTRODE.
14. Touche « + » (augmenter production / navigation menus programmation).
