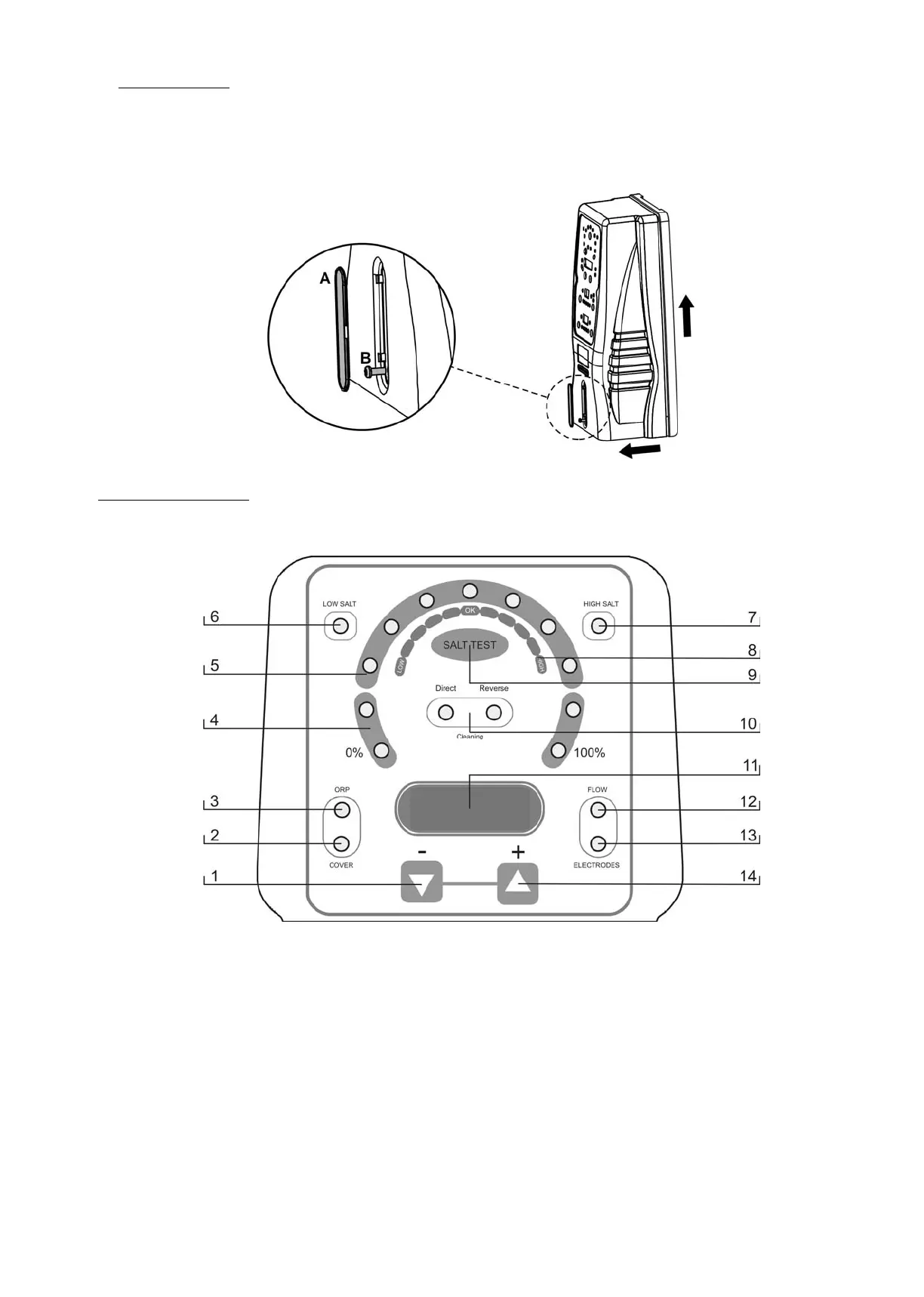

4.5 Desmontaje carátula
1. Quitar el embellecedor (A) situado en la parte frontal de la carátula.
2. Desenroscar el tornillo de fijación (B) a la base del equipo.
3. Retirar la carátula deslizando la misma hacia arriba y hacia fuera
4.6. Controles e indicadores
Los sistemas de Electrolisis de Sal AstralPool Chlore Smart+ están equipados con un panel de control situado en su frontal (Fig. 12).
Fig. 12
1. Tecla “-” (disminuir producción / desplazamientos en menús de programación del sistema)
2. Indicador control CUBIERTA AUTOMATICA activado
3. Indicador CONTROL ORP activado
4. Escala de producción (%)
5. Escala PRODUCCION+TEST SALINIDAD
6. Indicador de BAJA SALINIDAD
7. Indicador de ALTA SALINIDAD
8. Escala de SALINIDAD (cualitativa)
9. Tecla para “TEST de SALINIDAD”
10. Indicadores AUTOLIMPIEZA
(polaridad DIRECTA/INVERSA)
11. Pantalla de información del sistema
12. Indicador ALARMA de FLUJO
13. Indicador de ALARMA de ELECTRODO pasivado
14. Tecla “+” (aumentar producción / desplazamientos en menús de programación de sistema)
