8

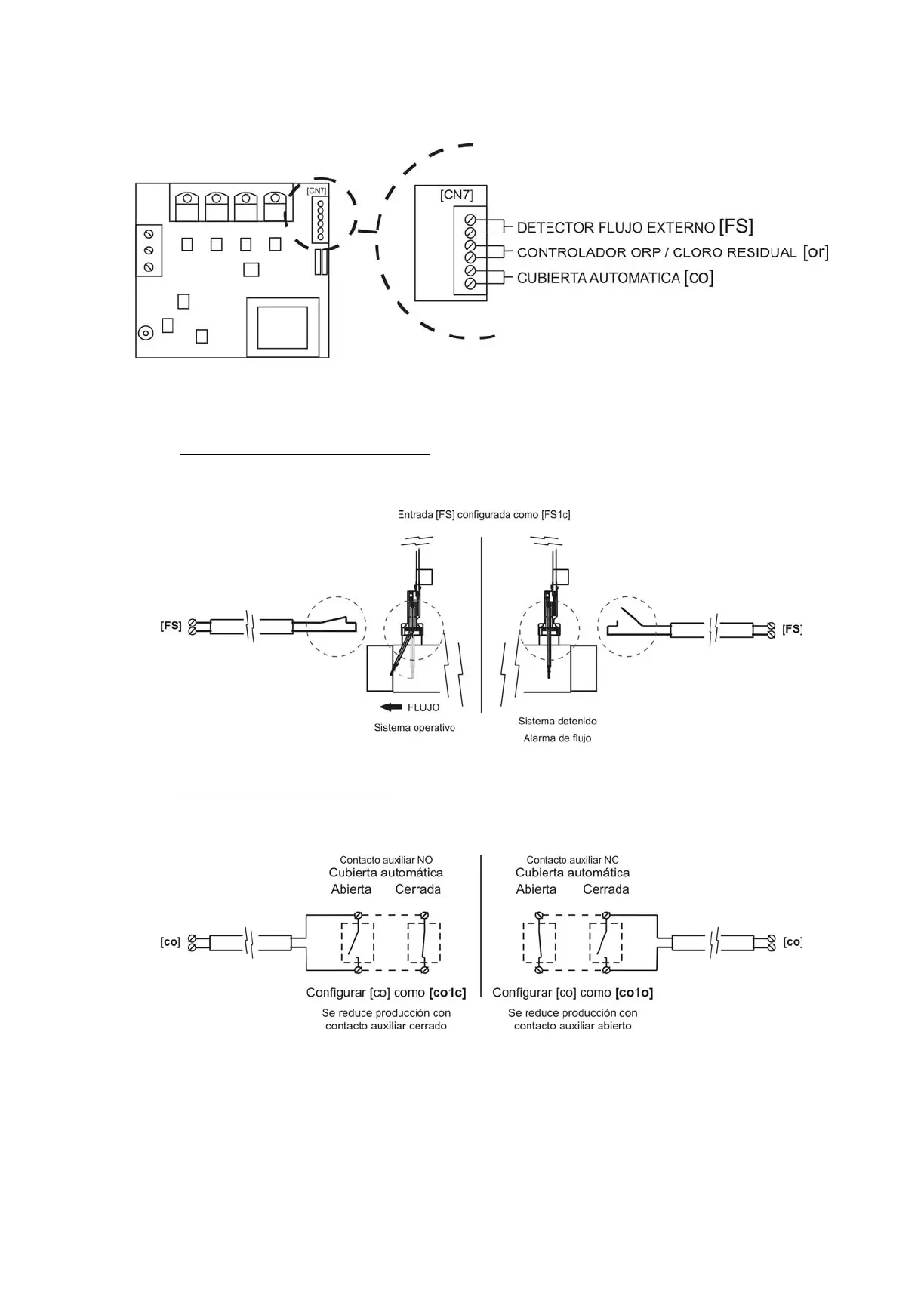

Además de las operaciones básicas, el Sistema de Electrolisis de Sal AstralPoolChlore Smart+ dispone de tres entradas para contactos libres
de tensión, los cuales permiten la conexión de controles externos adicionales. Estas entradas se encuentran situadas en el conector [CN7] del
circuito principal de la unidad situado en su base (Fig. 13).
Fig. 13
La lógica asociada a estas tres entradas se puede programar durante el proceso de configuración del sistema (ver Apartado 5.2)
•
[FS] Control DETECTOR FLUJO EXTERNO: entrada para contacto libre de tensión. Cuando el contacto conectado a esta
entrada se abre (detector de flujo externo en reposo), el sistema de electrolisis se desconecta. Conectar los cables del detector
de flujo externo a la entrada correspondiente [FS] situada en la tarjeta de control principal de la unidad.
Fig. 14
•
[co] Control CUBIERTA AUTOMATICA: entrada para contacto libre de tensión. Esta entrada permite, en función del estado del
contacto conectado a la misma situado en el cuadro eléctrico de la cubierta automática, programar una reducción de la
corriente de salida del equipo a un porcentaje de su valor nominal.
Fig. 15
