7

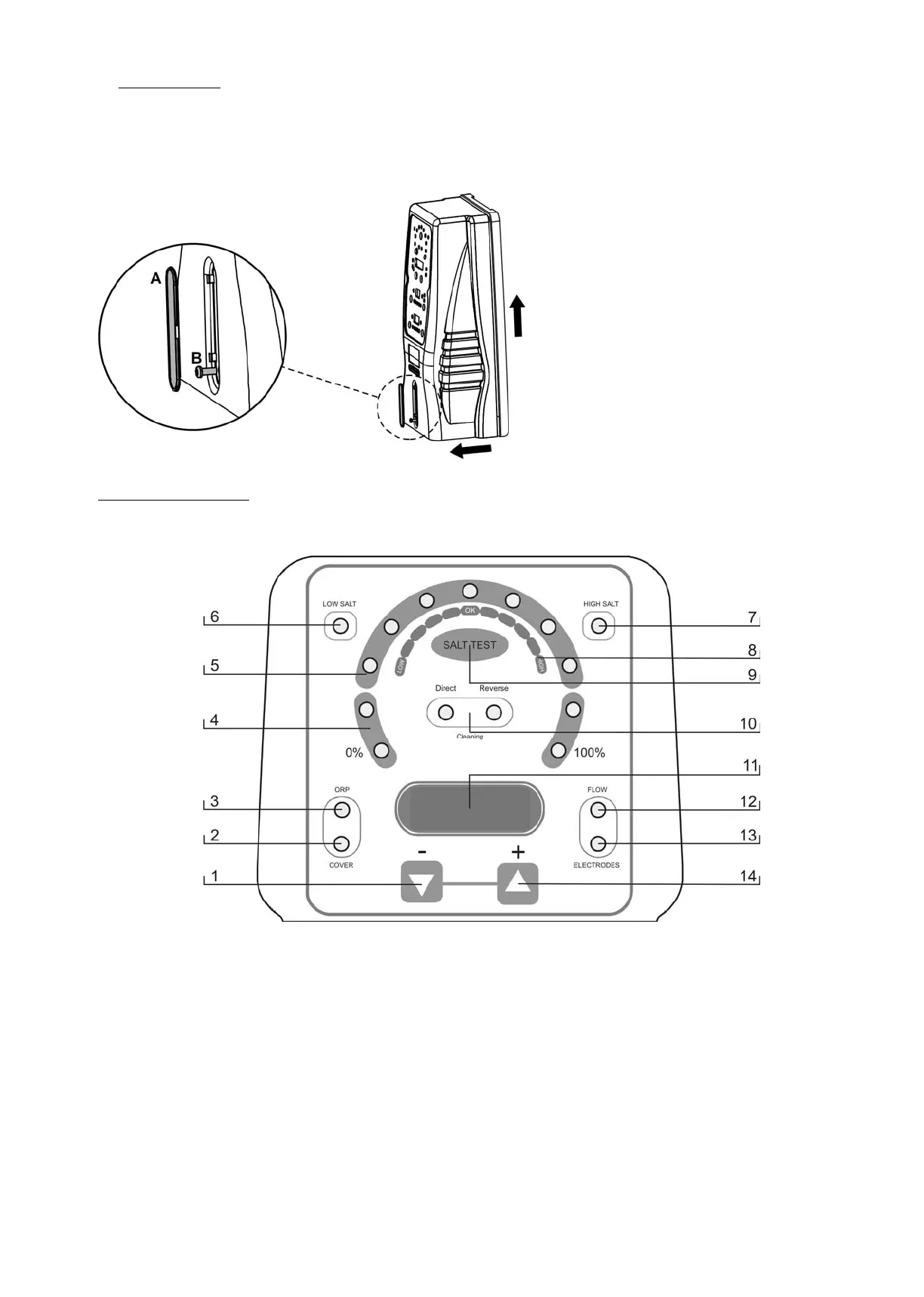

4.5 Separação coberta
1. Remover o embellecedor (A) localizado na parte da coberta.
2. Desenroscar o parafuso de fixação (B).
3. Remover a coberta deslizando la misma para cima e para fora.
4.6. Controles e indicadores
Os sistemas de Electrólise de Sal AstralPool Chlore Smart+ estão equipados com um painel de controlo situado na sua frente (Fig. 12).
Fig. 12
1. Tecla “ – “ (diminuir produção / navegação menus programação).
2. Indicador de controlo COBERTURA AUTOMÁTICA activada
3. Indicador de controlo ORP activado.
4. Escala produção (%).
5. Escala PRODUÇÃO+TEST SALINIDADE.
6. Indicador de SALINIDADE BAIXA.
7. Indicador de SALINIDADE ELEVADA.
8. Escala SALINIDADE (qualitativa).
9. Tecla para “TEST SALINIDADE“.
10. Indicador de AUTO-LIMPEZA
polaridade (DIRECTA/INVERSA).
11. Ecrã de INFORMAÇÃO do SISTEMA
12. Indicador de ALARME de FLUXO.
13. Indicador de ALARME de PASSIVAÇÃO do ELÉCTRODO.
14. Tecla “ + “ (aumentar produção / navegação menus programação).
