8

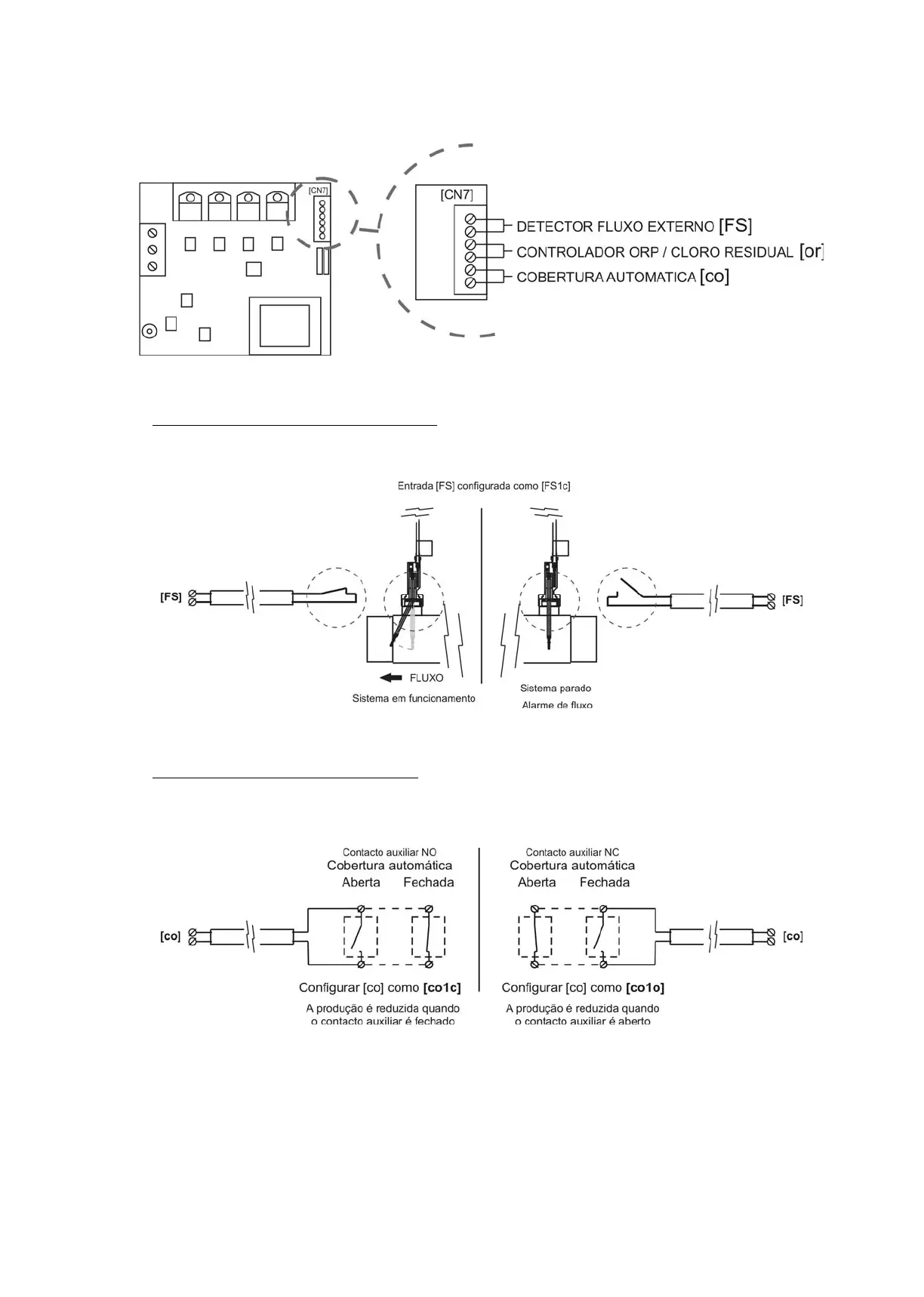

Para além das operações básicas, o Sistema de Electrólise de Sal AstralPoolChlore Smart+ dispõe de três entradas para contactos sem
tensão, os quais permitem a conexão dos controlos externos adicionais. Estas entradas encontram-se situadas no conector [CN7] do circuito
principal da unidade situado na sua base (Fig. 13).
Fig. 13
A lógica associada a estas três entradas pode-se programar durante o processo de configuração do sistema (ver secção 5.2).
z [FS] CONTROLO DETECTOR FLUXO EXTERNO: entrada para contacto livre de potencial. Quando o contacto ligado a esta
entrada se abre (detector de fluxo externo em repouso), o sistema de electrólise vai desligar-se por alarme de fluxo. Ligar os cabos
do detector do fluxo externo à entrada correspondente [FS] situada no cartão de controlo principal da unidade.
Fig. 14
z [co] CONTROLO COBERTURA AUTOMÁTICA: entrada para contacto livre de potencial. Esta entrada permite, em função do
estado de contacto ligado à mesma, situado no quadro eléctrico da cobertura automática, programar uma redução de corrente da
saída do equipamento para uma percentagem do seu valor nominal.
Fig. 15
