* Above electrical wiring diagram only for your reference, please subject machine posted the wiring diagram.

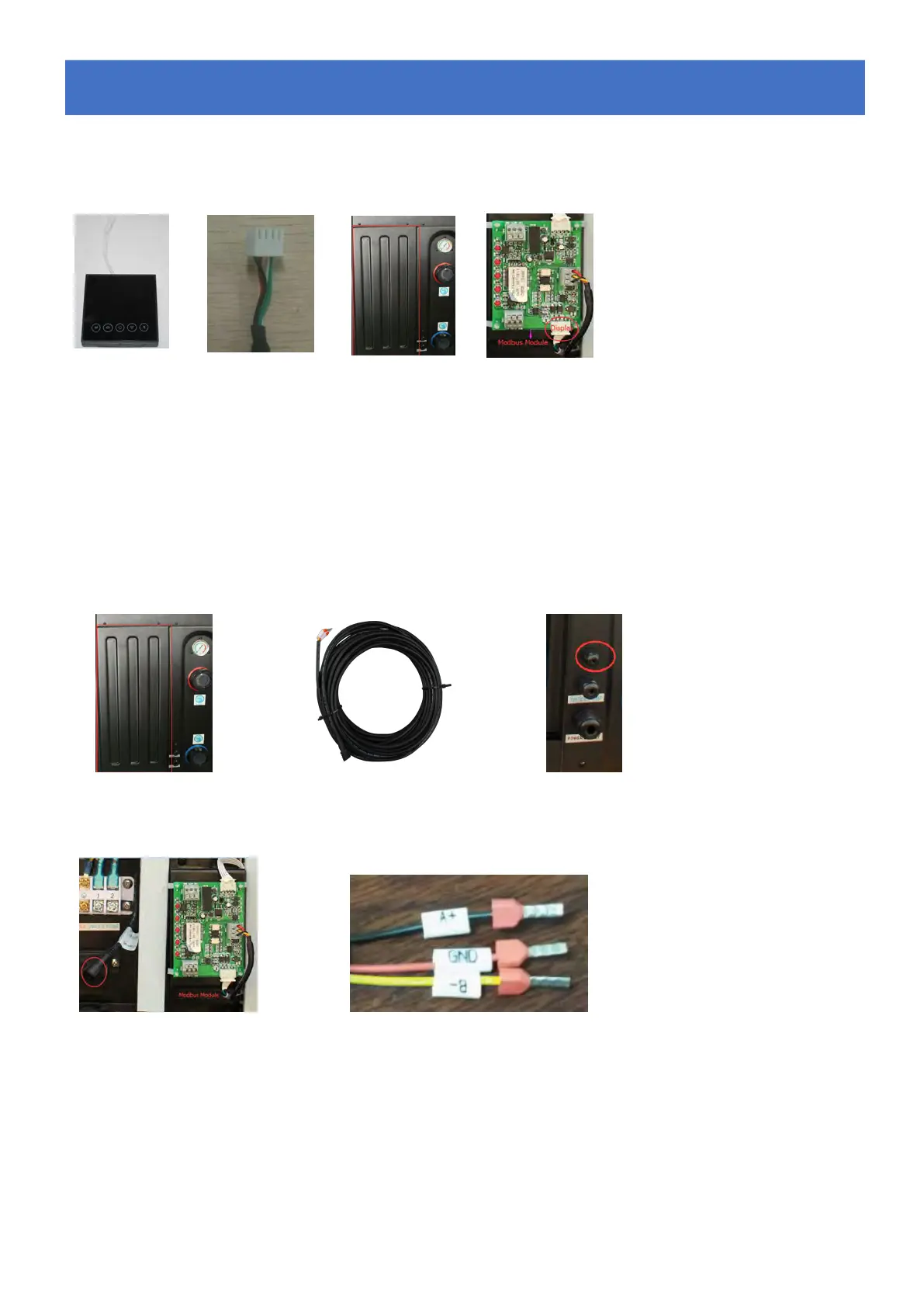

6.5 Installatie van de schermbediening
Foto(1) Foto(2) Foto(3) Foto(4)
- De kant met stekker verbindt met het bedieningspaneel (foto1)
- De andere kant van de signaaldraad. (foto2)
- Open het bedradingspaneel en steek de zijkant zonder stekker door de schakelkast. (foto3,)
- Plaats de bedrading in de daarvoor bestemde positie (rechter bovenhoek) van de Modbus Module. (foto4)
6.6 Installatie van de Modbus/Fluidra Connect-signaaldraad
Foto(5) Foto(6) Foto(7)
Foto(8) Foto(9)
- Open het klepje van de aansluitingen (foto6)
- Pak de Modbus/Fluidra Connect-signaalkabel uit de accessoires (foto7) and plaats het ronde uiteinde van de
signaaldraad in de signaaldraad van Modbus/Fluidra Connect Module. (foto 8)
- Drie draad terminal :A+ ,B- ,GND. (foto 9)
6.
6.
6.
Elektrische
Elektrische
Elektrische
schema
schema
schema
