6.6 Instalaci
ó
n de la pantalla remota.

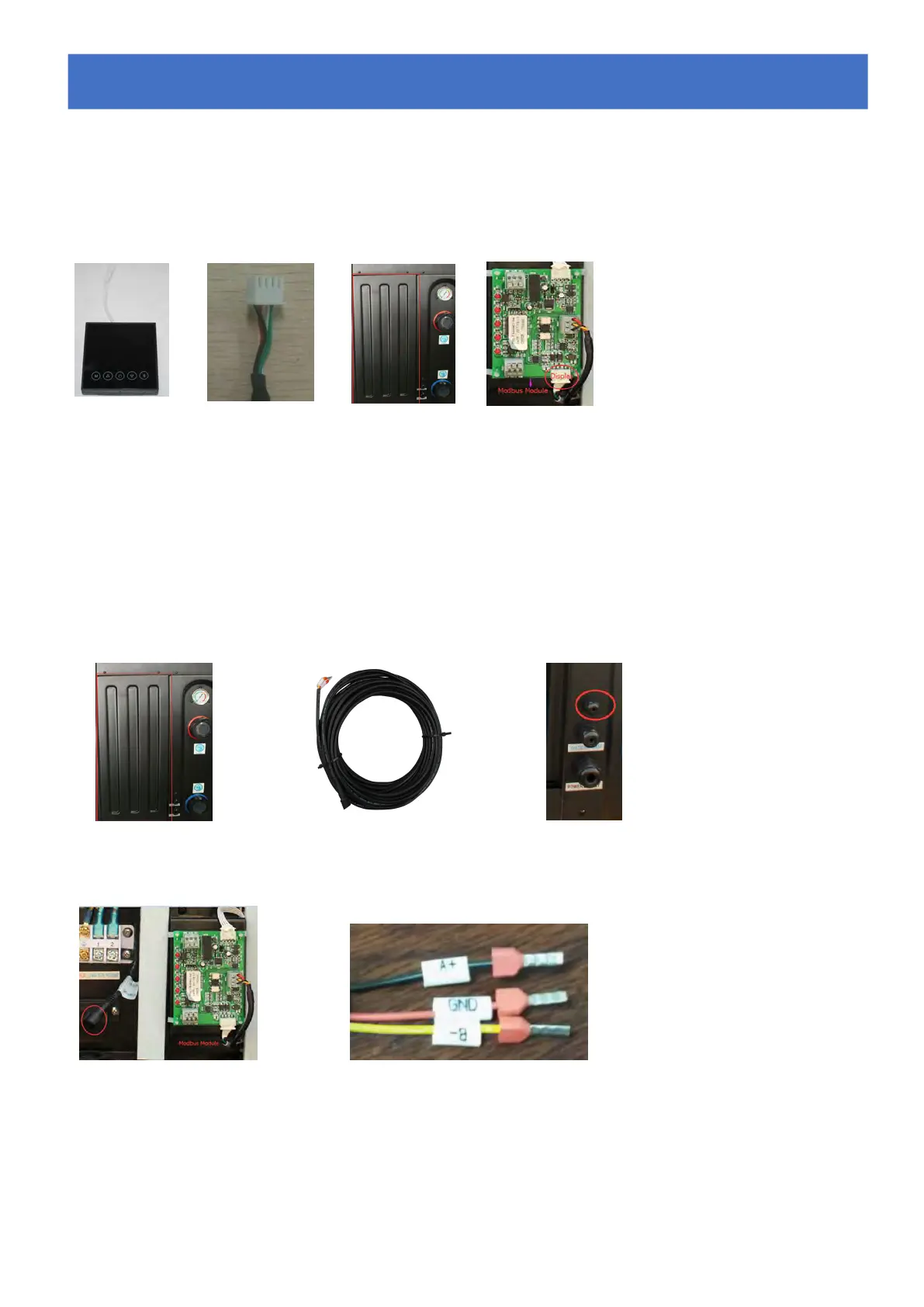

Foto(1) Foto(2) Foto(3) Foto(4)
- El lado con el enchufe se conecta con el panel de control (foto1)
- El otro lado del cable de señal. (foto2)
- Abra el panel de cableado y coloque el lado del enchufe a través de la caja eléctrica. (foto3)
- Inserte el cableado en la posición designada (esquina superior derecha) en la placa Modbus. (foto4)
6.7 Instalaci
ó
n del cable de se
ñ
al Modbus
Foto(5) Foto(6) Foto(7)
Foto(8) Foto(9)
- Abra el panel posterior (Foto5)
- Tome el cable de señal Modbus/Fluidra Connect de los accesorios (Foto6) y poner un extremo a través del agujero
(Foto 7).
- Coloque el extremo redondo del cable de señal en la posición designada. (Foto 8)
- Terminal de tres hilos: "A +", "B-", "GND", (Foto 9)
