* Above electrical wiring diagram only for your reference, please subject machine posted the wiring diagram.

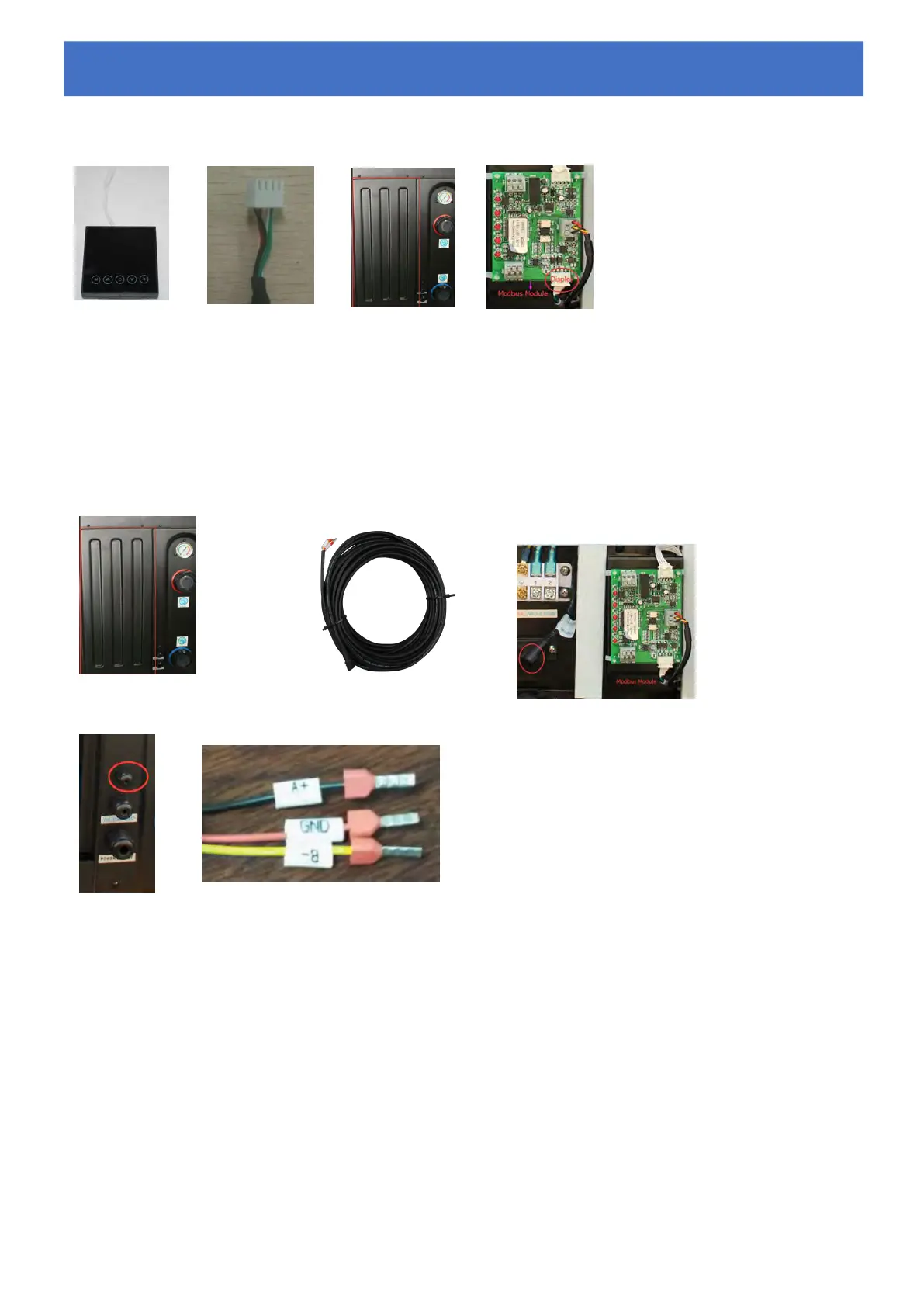

6.5 Installazione del display
Foto(1) Foto(2) Foto(3) Foto(4)
- Il terminale con spina di collegamento con il pannello di controllo (foto 1)
- L’altro terminale del cavo di segnale. (foto 2)
- Apriteil coperchio della scatola elettrica e farvi passare il cavo del display (foto 3)
- Inserite il cablaggio nella posizione indicata (angolo in alto a destra) sul display Modbus. (foto4)
6.6 Installazione del cavo di segnale Modbus Connect
Foto(5) Foto(6) Foto(7)
Foto(8) Foto(9)
- Aprire il coperchio della scatola elettrica (foto5)
- Prendere il cavo di segnale Modbus Connect degli accessori (foto 6)e inserire l'altra estremità attraverso il foro
(foto 7)
- Metti l'estremità rotonda del cavo del segnale nella posizione designata. (foto 8)
- Terminali trifilari: “A+” ,“B- ”, “GND” (foto 9)
ATTENZIONE:
Scollegamento: occorre situare un dispositivo di scollegamento (interruttore, fusibile o rel
è
) in una
posizione ben visibile e facilmente accessibile dall'unit
à
. Tale prassi
è
piuttosto comune con le pompe
di calore per uso commerciale e domestico. Di fatto, in questo modo si evita che all'impianto arrivi
energia elettrica a distanza e si ha la possibilit
à
di scollegare la corrente nell'unit
à
durante interventi
di riparazione.
6.
6.
6.
Cablaggi
Cablaggi
Cablaggi
o
o
o
elettric
elettric
elettric
o
o
o
