* Above electrical wiring diagram only for your reference, please subject machine posted the wiring diagram.

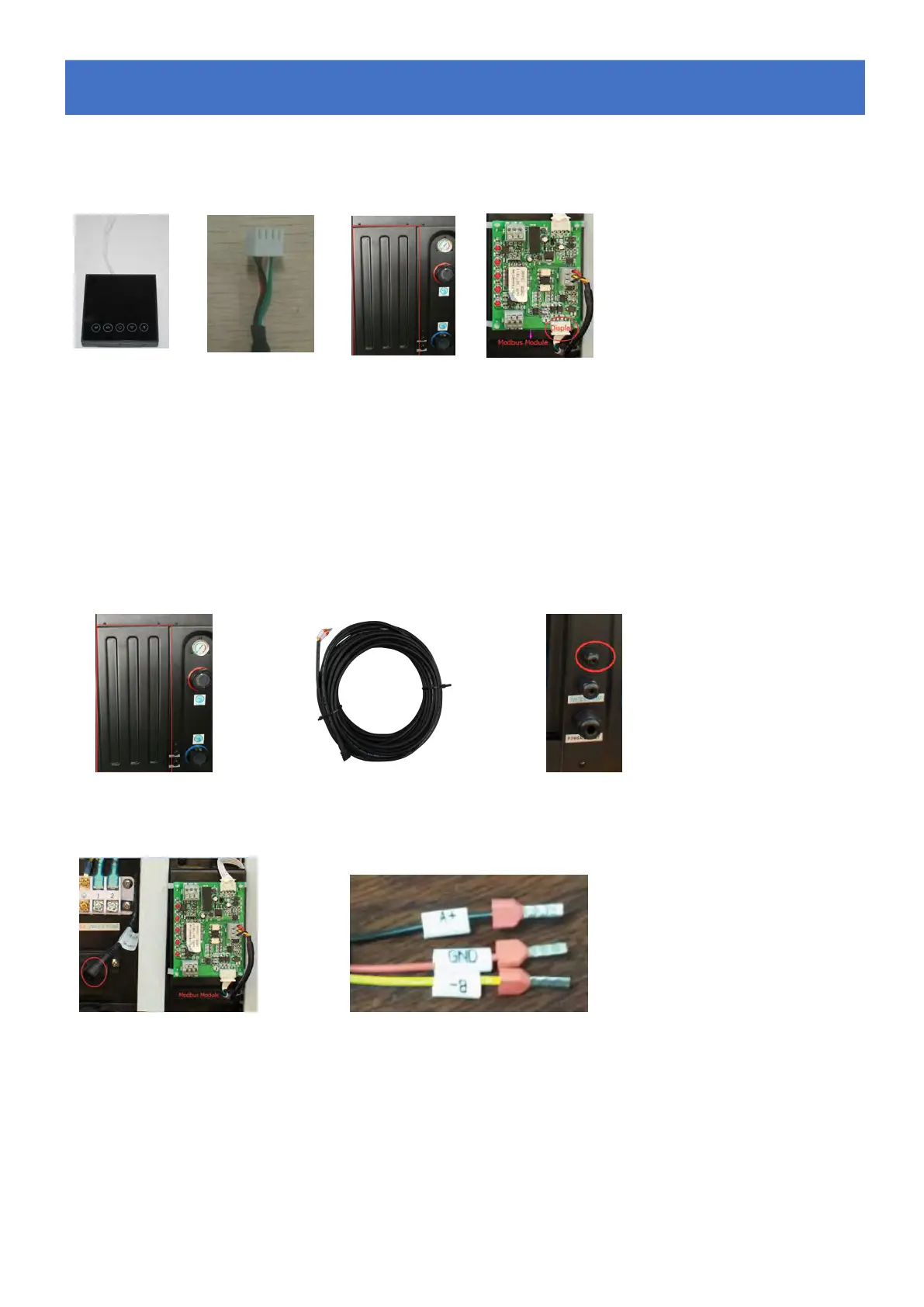

6.5 Instalação do painel de controlo
Foto(1) Foto(2) Foto(3) Foto(4)
- O lado com ficha, liga-se ao painel de controlo (foto1)
- O outro lado do cabo de sinal. (foto2)
- Abra o painel dos terminais e coloque o lado sem plug através da caixa eléctrica. (foto3)
- Insira a fiação na posição designada (canto superior direito) no Módulo Modbus. (foto4)
6.6 Instala
çã
o do Modbus
Foto(5) Foto(6) Foto(7)
Foto(8) Foto(9)
- Abra a tampa dos terminais (foto5)
- Segure no fio de sinal Modbus dos acessórios (foto 6) e coloque uma extremidade no orifício (foto 7)
- Coloque a ponta arredondada do fio de sinal na posição designada. (foto 8)
- Terminal de três fios: “A +”, “B-”, “GND” (foto 9)
6.
6.
6.
Cablagem
Cablagem
Cablagem
el
el
el
é
é
é
ctrica
ctrica
ctrica
