Operando o limpador de piscinas - Conectar o cabo
36
A
B
C
D

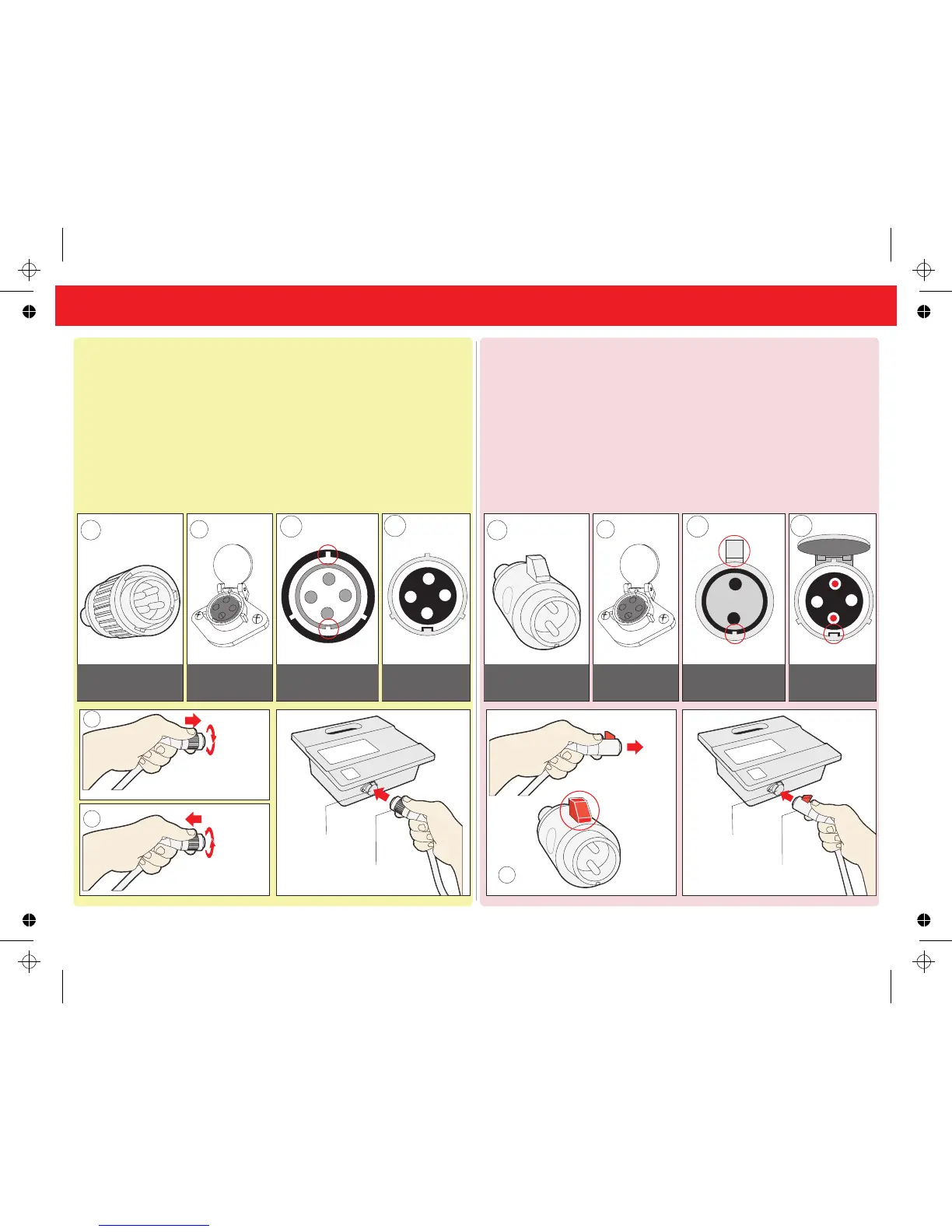

Plugues Tipo I
Para conectar o cabo (Fig. A) na tomada da fonte de alimentação (Fig. B), por favor, faça o
seguinte:
1. Prepare o plugue conforme visto na (Fig. C) com a chave e 3 entradas externas,
exactamente como mostrado.
2. Encaixe exactamente a chave e as ranhuras do plugue do cabo com a chave e as
entradas correspondentes da tomada da fonte de alimentação. (Fig. D)
3. Empurre completamente o plugue para dentro da tomada da fonte de alimentação.
4. Assim que o plugue estiver conectado, gire-o para a esquerda para prendê-lo no lugar
(Fig. E).
5. Para remover o plugue, primeiramente gire-o para a esquerda para desprendê-lo, então
puxe-o para fora (Fig. F).
E
F
A
B
condutor
Ficha do
transformador
C
D
Plugues Tipo II
Para conectar o cabo (Fig. A) na tomada da fonte de alimentação (Fig. B), por favor, faça o
seguinte:
1. Prepare o plugue conforme visto na (Fig. C) com a chave e o condutor exactamente como
mostrado.
2. O condutor deve ficar virado para cima (Fig. E) para poder ficar com a tampa da tomada aberta.
A tampa travará o cabo no lugar.
3. Encaixe a chave exactamente com a ranhura correspondente da tomada da fonte de
alimentação. Apesar de a tomada ter 4 furos, somente o de cima e o de baixo serão usados (Fig.
D)
4. Empurre o plugue na tomada de energia até o fim. Depois de inserir o plugue totalmente, a
tampa deve ser premida sobre ele para segurá-lo.
5. Para remover o plugue, você precisa levantar a tampa e depois puxar.
Tomada do
transformador
Ficha do
transformador
Tomada do
transformador
E
tampa
ESTE LADO
PARA CIMA
Ficha do
transformador
Tomada do
transformador
Ficha do
transformador
Tomada do
transformador
ranhura
encaixe
ranhura
encaixe encaixe encaixe
Empurre e rode para a
direita para encaixar
Para desencaixar rode para
a esquerda e puxe
tomada (B)
ficha (A)
tomada (B)
ficha (A)
