5.1. COLORPLUS ECO: controllo mediante pulsante
Il sistema dispone di 14 modalità di funzionamento: 7 colori fissi e 7 sequenze di colori diversi (vedi paragrafo 6.1.2.). Per ogni pressione breve
del pulsante si effettuerà un cambio di colore o di sequenza. Con una pressione lunga si passerà/anno il/i proiettore/i sul colore bianco.

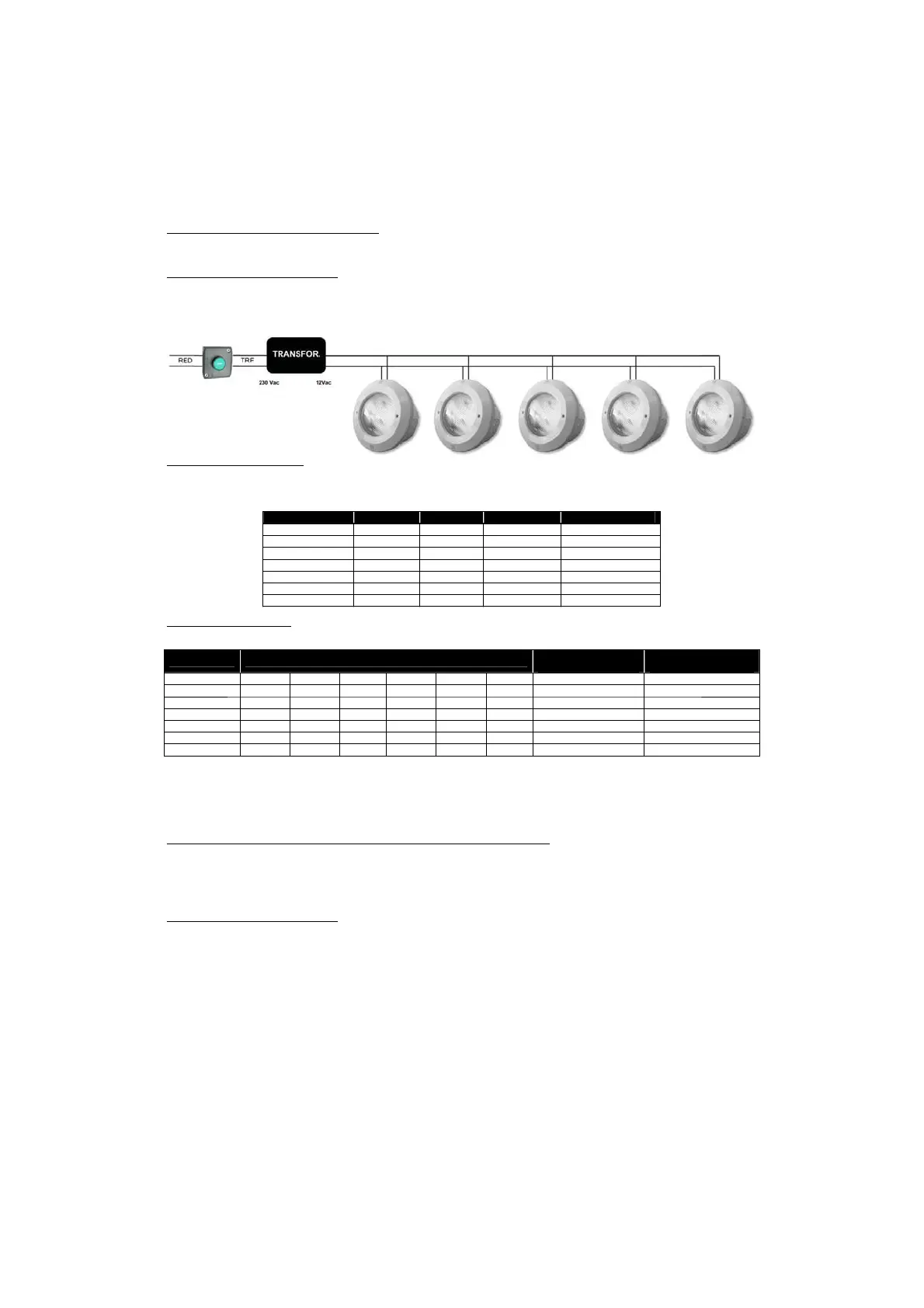

5.1.1 Diagramma di connessione elettrica
Il sistema COLORPLUS ECO è composto dal/i proiettore/i, il trasformatore e il pulsante normalmente chiuso (NC).
Il trasformatore deve essere dimensionato in maniera tale da fornire 45 VA per ogni faretto a led che venga allacciato. Per esempio, se si
desidera controllare 6 faretti, si renderà necessario connetterli in parallelo ad un trasformatore con un minimo di 270 VA. Il pulsante dovrà
essere dimensionato in maniera tale da sopportare la potenza consumata dal numero di proiettori dell’installazione.
5.1.2. Modalità di funzionamento
L’insieme COLORPLUS ECO permette di creare vari scenari luminosi all’interno della piscina, con due diverse possibilità di funzionamento:
Colore fisso: selezione di un colore fisso tra sette possibilità.
Nº DE COLORE % ROSSO % BLU % VERDE COLORE
1 100 100 100 Bianco
2 100 0 0 Rosso
301000 Blu
4 0 0 100 Verde
5 100 100 0 Porpora
6 0 100 100 Ciano
7 100 0 100 Giallo
Sequenza automatica di colori: selezione tra nove programmi della sequenza di colori. Ogni programma viene definito dal tempo di presenza di
ogni colore e la durata della transizione da un colore all’altro, in base alla seguente tabella:
SEQUENZA ORDINE DEI COLORI
TEMPORIZZAZIONE DI
COLORE (SEC.)
TEMPORIZZAZIONE DI
MISCELA (SEC.)
1 Rosso Blu Verde Porpora Ciano Giallo 2 2
2 Rosso Verde Ciano Blu Porpora Giallo 4 4
3 Porpora Ciano Giallo - - - 4 4
4 Rosso Blu Verde - - - 8 8
5 Porpora Ciano Giallo - - - 18 18
6 Giallo Porpora Ciano - - - 0,5 0,5
7 Verde Rosso Blu - - - 0,5 0,5
Mediante ogni pressione del pulsante si realizzerà un cambio di colore o di sequenza. Il ciclo di colori e sequenze è rotativo. Se per esempio
abbiamo il colore 5, alla seguente pressione si otterrà il colore 6, e se si preme di nuovo si otterrà la sequenza 7. se ci troviamo nella sequenza
7, alla seguente pressione si otterrà il colore 2 che corrisponde al rosso.
Il colore 1, corrisponde al colore bianco e si ottiene mediante una pressione lunga.
5.2. COLORPLUS TOP: controllo mediante il ricevitore – modulatore e/o il controllo a distanza
Il sistema dispone di 21 modalità di funzionamento: 12 colori fissi e 9 sequenze di colori diversi (vedi paragrafo 6.2.2).
Mediante il Ricevitore - modulatore si controlla l’accensione e lo spegnimento dei faretti, il cambio dei colori e delle sequenze e un timer per lo
spegnimento.
In caso di disporre di controllo a distanza, oltre a realizzare le funzioni del ricevitore – modulatore, il comando a distanza consente di attivare o
disattivare la presenza dei colori che compongono una sequenza e selezionare il tempo del timer di spegnimento.
5.2.1 Diagramma di connessione elettrica
Per una corretta installazione, si renderà necessario disporre del ricevitore – modulatore, del trasformatore e del faro a led. In forma opzionale,
questo sistema può essere controllato con un controllo a distanza. Per maggiori informazioni in merito alla installazione del ricevitore –
modulatore, consultare il paragrafo 6.2.3 Il paragrafo 6.2.4 contiene informazioni riguardanti il controllo a distanza.
Il Ricevitore-Modulatore si connette alla rete elettrica da 230 Vac per mezzo dei due morsetti indicati come RETE e si connette al primario del
trasformatore (230 Vac) per mezzo dei morsetti indicati con TRF. (Vedi schema allegato).
Ogni Ricevitore-Modulatore, può controllare fino a che un massimo di cinque ribalte.
Il trasformatore deve essere dimensionato in maniera tale da fornire 45 VA per ogni faro a led che si connetta. Per esempio, se si desidera
controllare 5 fari, si renderà necessario connetterli in parallelo a un trasformatore con un minimo di 270 VA.
15
