O projector só deve funcionar submergido e fixado às paredes verticais da piscina. O foco integra uma protecção térmica que reduz o nível de
iluminação, no caso de uma temperatura excessiva, para evitar sobreaquecimentos.
5.1. COLORPLUS ECO: controlo através do botão
O sistema dispõe de 14 modos de funcionamento: 7 cores fixas e 7 sequências de cores diferentes (consultar ponto 6.1.2). Pressionando e
soltando o botão, efectuamos uma mudança de cor ou de sequência. Mantendo o botão pressionado durante uns segundos, situamos o/os
projector/es na cor branca.

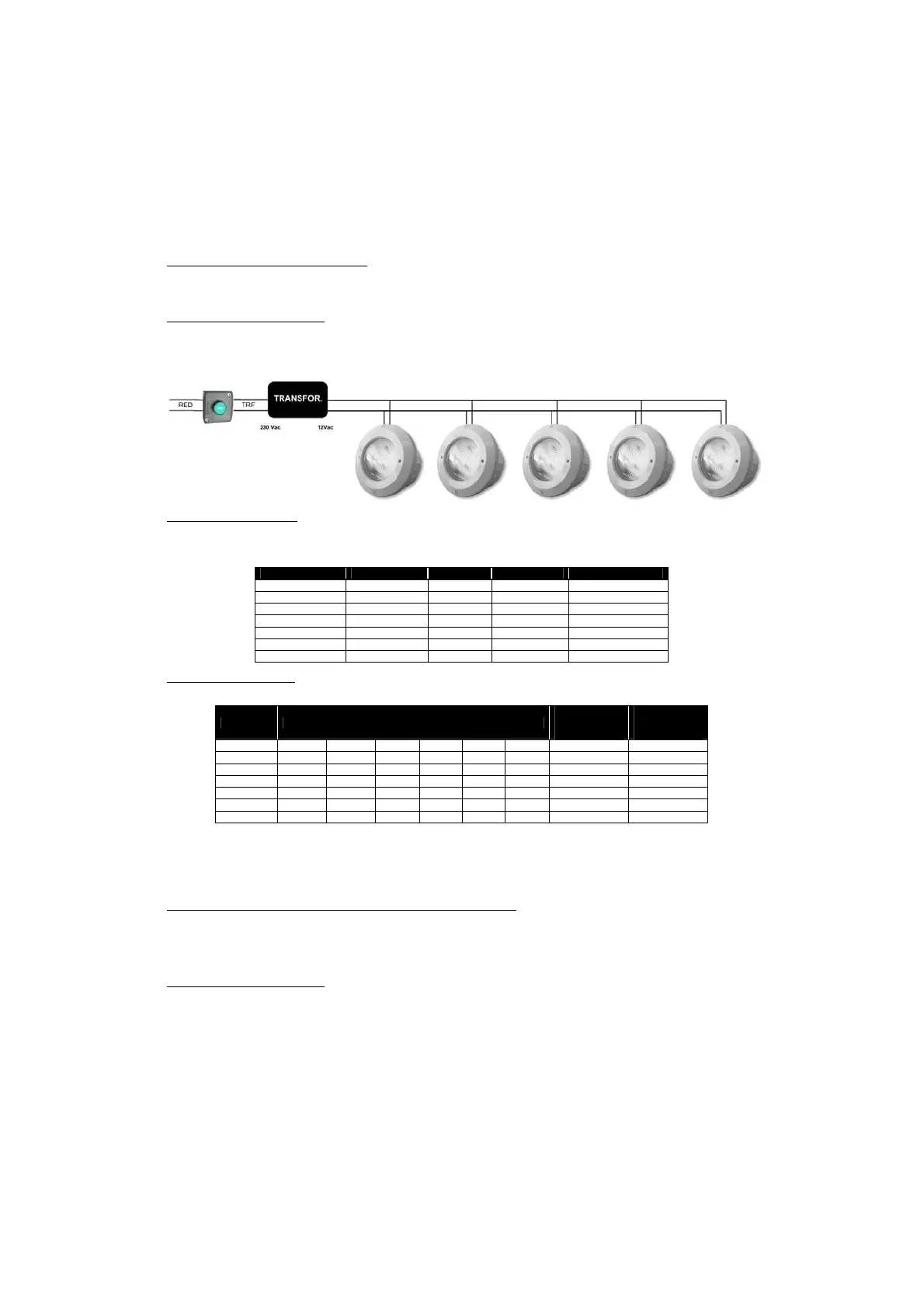

5.1.1 Diagrama das ligações eléctricas
O sistema COLORPLUS ECO é composto por projector/es, transformador e botão normalmente fechado (NC).
O transformador deverá estar dimensionado para fornecer 45VA por cada foco de leds ligado. Por exemplo, para controlar 6 focos devemos ligá-
los em paralelo a um transformador de no mínimo 270VA. O botão deverá estar dimensionado para suportar a potência consumida pelo número
de projectores da instalação.
5.1.2. Modos de funcionamento
O conjunto COLORPLUS ECO permite criar diversos cenários luminosos no interior da piscina com duas possibilidades de funcionamento:
Cor fixa: Selecção de uma cor fixa entre as sete cores possíveis.
Nº DE COLOR % VERMELHO % AZUL % VERDE COLOR
1 100 100 100 Branco
2 100 0 0 Vermelho
3 0 100 0 Azul
4 0 0 100 Verde
5 100 100 0 Púrpura
6 0 100 100 Ciano
7 100 0 100 Amarelo
Sequência de cores automática: Selecção dos nove programas de sequência de cores. Cada programa vem definido pelo tempo de presença de
cada cor e pela duração da transição de uma cor para outra, de acordo com a tabela abaixo:
SEQUÊNCIA ORDEM DAS COLORES
TEMPORIZAÇÃO
DA COLORES
(SEG.)
TEMPORIZAÇÃO
DA MISTURA
(SEG.)
1 Vermelho Azul Verde Púrpura Ciano Amarelo 2 2
2 Vermelho Verde Ciano Azul Púrpura Amarelo 4 4
3 Púrpura Ciano Amarelo - - - 4 4
4 Vermelho Azul Verde - - - 8 8
5 Púrpura Ciano Amarelo - - - 18 18
6 Amarelo Púrpura Ciano - - - 0,5 0,5
7 Verde Vermelho Azul - - - 0,5 0,5
Cada vez que pressionamos o botão, efectuamos uma mudança de cor ou de sequência. O ciclo de cores e de sequências é rotativo. Se temos
por exemplo a cor 5, a próxima vez que pressionarmos o botão obteremos a cor 6; se voltarmos a pressionar, obteremos a sequência 7. Estando
na sequência 7, pressionando novamente o botão, obteremos a cor 2 que corresponde ao vermelho.
A cor 1 corresponde ao branco e pode ser obtida mantendo o botão pressionado alguns segundos.
5.2. COLORPLUS TOP: controlo através do Receptor-Modulador e/ou do Telecomando
O sistema dispõe de 21 modos de funcionamento: 12 cores fixas e 9 sequências de cores diferentes (consultar ponto 6.2.2).
Através do Receptor-Modulador podemos acender e apagar os focos, controlar as mudanças de cores e de sequências e controlar um
temporizador de desligamento.
Se dispor de telecomando, para além de realizar as funções do receptor-modulador, o telecomando permite activar ou desactivar a presença das
cores que compõem uma sequência e seleccionar o tempo de funcionamento do temporizador.
5.2.1 Diagrama das ligações eléctricas
Para uma correcta instalação, necessitará do Receptor-Modulador, do transformador e do foco de leds. Opcionalmente, este sistema pode ser
controlado por Telecomando. Para mais informações sobre a instalação do Receptor-Modulador, consulte o capítulo 6.2.3. O ponto 6.2.4
contém informações sobre o Telecomando.
Ligue o Receptor-Modulador à rede eléctrica de 230 Vac, através dos dois bornes indicados como RED, e também ao primário do transformador
(230 Vac), através dos bornes indicados com TRF (ver diagrama anexo).
Cada Receptor-Modulador, pode controlar até um máximo de cinco projectores.
O transformador deverá ter a potência necessária para fornecer 45 VA a cada foco de leds instalado. Por exemplo, para controlar 5 focos, deverá
ligá-los em paralelo a um transformador de no mínimo 270VA.
23
