Astralpool POOL BASIC - Page 11

0000137934 rev. 1.0
3
• Das System führt eine zur Messung gegenüber dem Set-Point proportionale Dosierung aus (25%
minimale Dosierung, maximale Dosierung 90% von 10 Minuten Zeit als Dosierdauer)
Anmerkungen: Das System verlässt nach 1 Minute automatisch das Menü, das System speichert
keinen der Parameter.

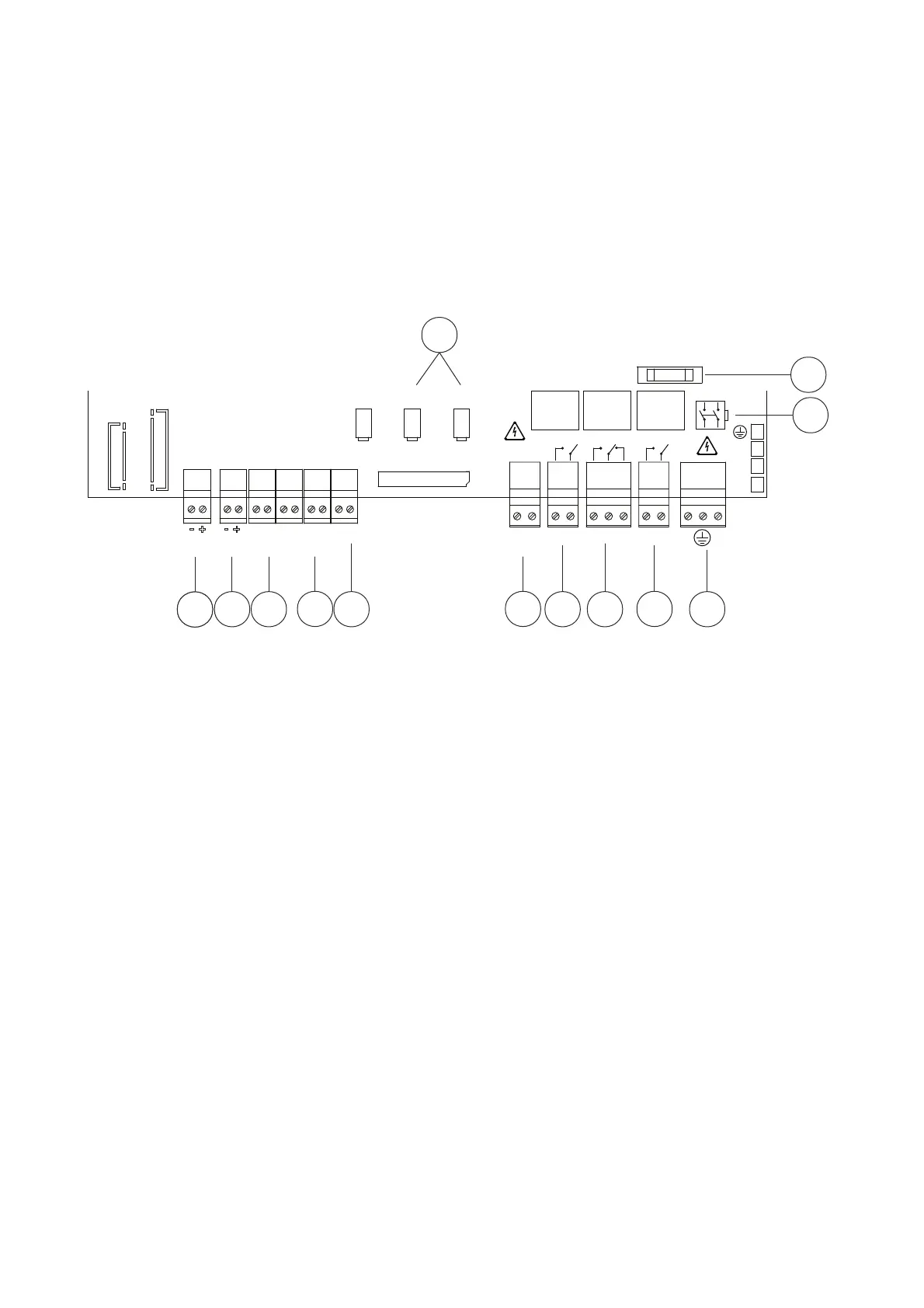

Hauptplatine
EXP
RL pH
ALARM
INPUT
FLOW
RELAY
RELAY
RELAY
RX
PUMP
pH
PUMP
N
L
RL RX
TEMP
PROBE
LEV
pH
LEV
RX
NOT
USED
+
-
INPUT
pH
+
-
INPUT
RX
NOT
USED
1
2 3
4
5
6
7
8
1
9
10
13
FUSE
11
12
Kabelanschluss:
1) Ei
ngang Sonde pH
2) Eingang Sonde Redox
3) Eingang Temperatursonde (PT100)
4) Eingang Füllstandssonde Redox (Produkt im Tank)
5) Eingang Füllstandssonde pH (Produkt im Tank)
6) Eingang Zuflusssignal (Durchflussrate) [elektrisches Signal 230 Vac]
7) Ausgang Relais für Elektroventil pH (Kontakt sauber, Relais 250 Vac, 10 A)
8) Ausgang Relais für Alarm (Kontakt sauber, Relais 250 Vac, 10 A)
9) Ausgang Relais für Elektroventil Redox (Kontakt sauber, Relais 250 Vac, 10 A)
10) Stromversorgung des Systems 230 Vac 50-60 Hz.
11) Stromunterbrechungsschalter
12) 500 mA träge Sicherung
13) Ausgang pH-Pumpe und Redox-Pumpe
