Astralpool POOL BASIC - Placa Principal

0000137934 rev. 1.0
3
Notas: El sistema sale automáticamente del Menú al cabo de 1 minuto de tiempo, el sistema no
guarda ningún parámetro.

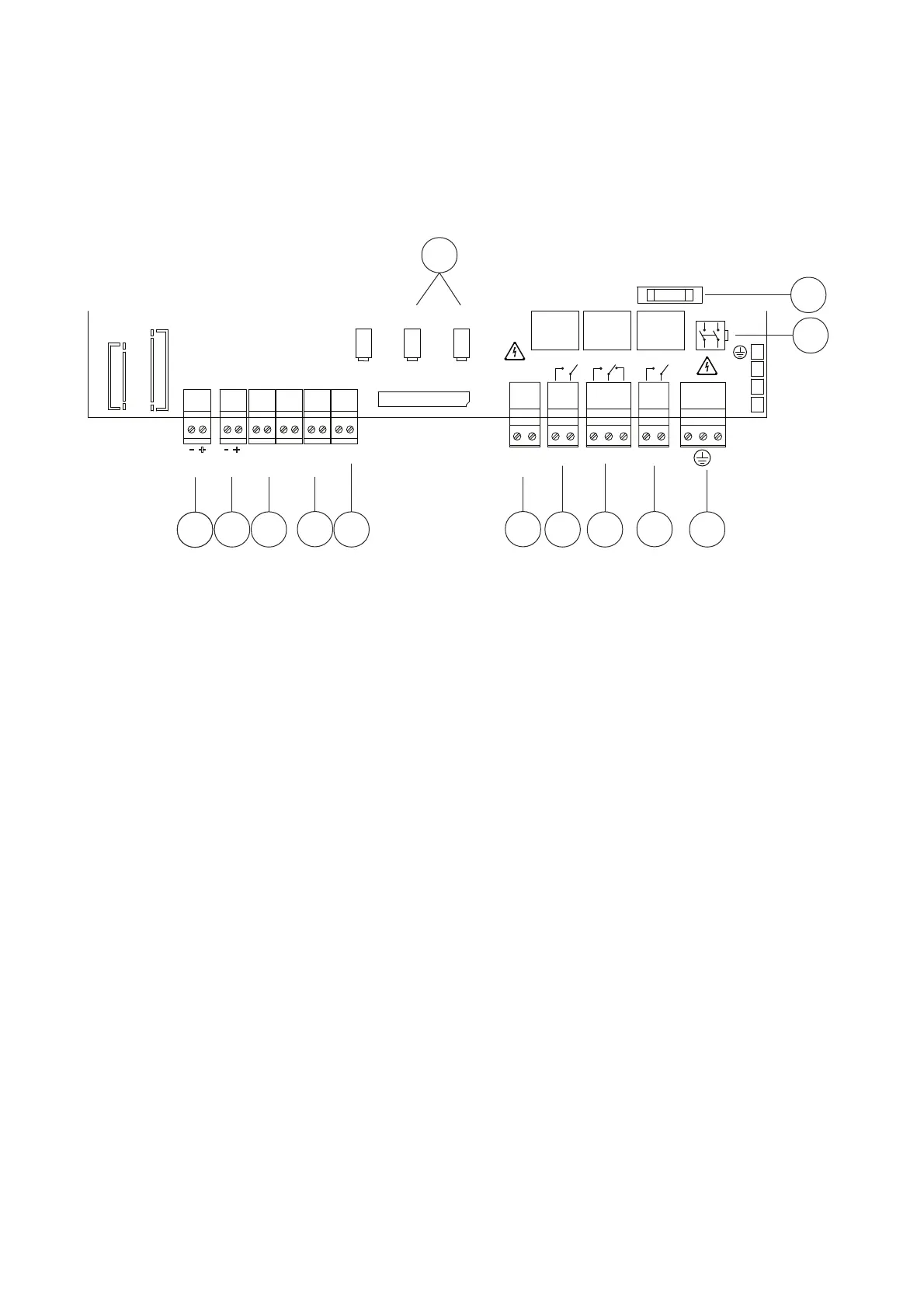

Placa principal
EXP
RL pH
ALARM
INPUT
FLOW
RELAY
RELAY
RELAY
RX
PUMP
pH
PUMP
N
L
RL RX
TEMP
PROBE
LEV
pH
LEV
RX
NOT
USED
+
-
INPUT
pH
+
-
INPUT
RX
NOT
USED
1
2 3
4
5
6
7
8
1
9
10
13
FUSE
11
12
Conexión cables:
1) En
trada sonda pH
2) Entrada sonda Redox
3) Entrada sonda Temperatura (PT100)
4) Entrada sonda Nivel Redox (Producto en el depósito)
5) Entrada sonda Nivel pH (Producto en el depósito)
6) Entrada señal Flujo (Caudal) [Señal eléctrica 230 Vca]
7) Salida Relé para Electroválvula pH (Contacto limpio, Relé 250 Vca 10 A)
8) Salida Relé para Alarma (Contacto limpio, Relé 250 Vca 10 A)
9) Salida Relé para Electroválvula Redox (Contacto limpio, Relé 250 Vca 10 A)
10) Alimentación sistema 230 Vca 50-60 Hz
11) Interruptor de alimentación
12) Fusible 500mA retardado
13) Salida bomba pH y bomba Redox
