Astralpool POOL BASIC - Page 29

0000137934 rev. 1.0
3

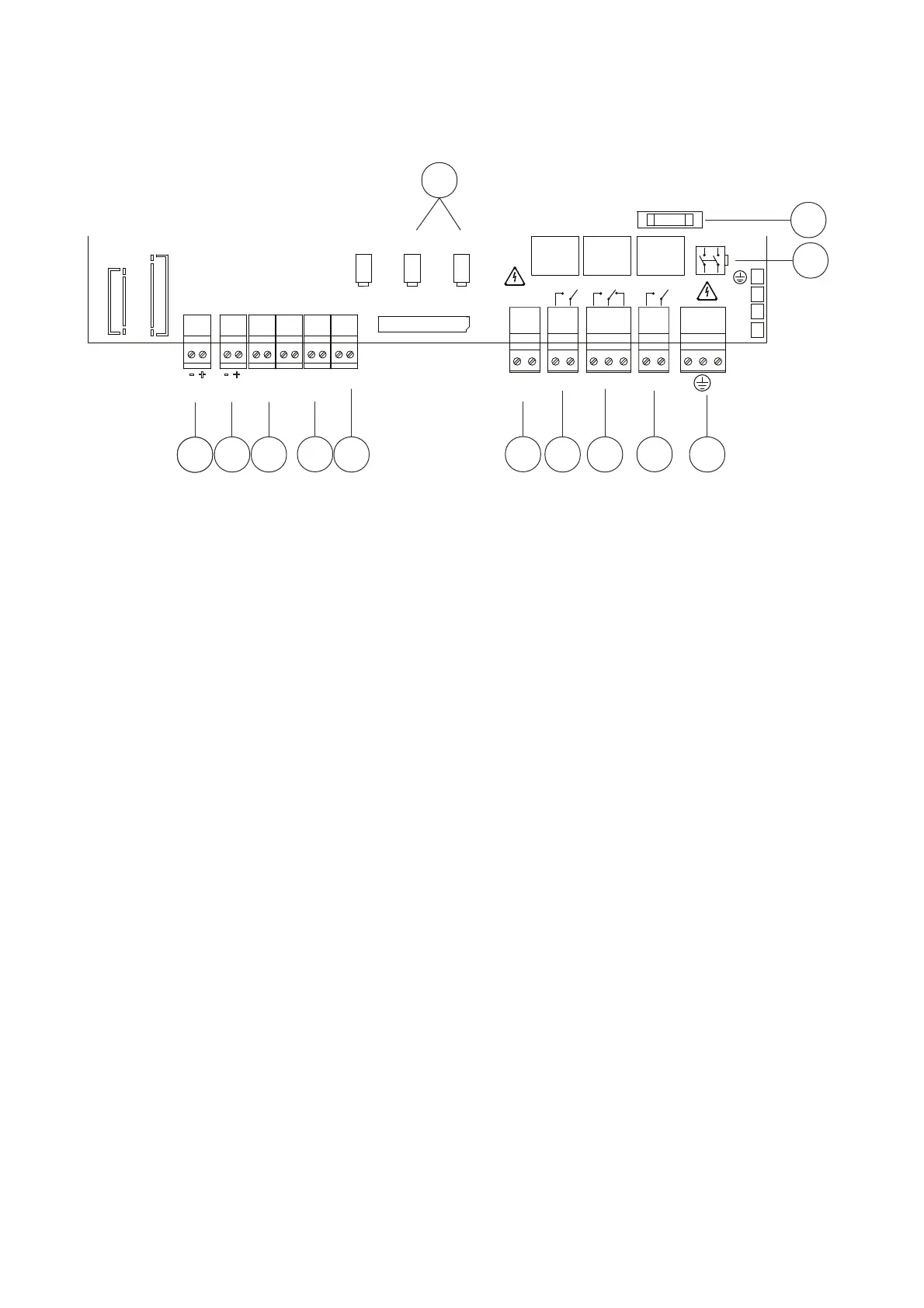

Main board
EXP
RL pH
ALARM
INPUT
FLOW
RELAY
RELAY
RELAY
RX
PUMP
pH
PUMP
N
L
RL RX
TEMP
PROBE
LEV
pH
LEV
RX
NOT
USED
+
-
INPUT
pH
+
-
INPUT
RX
NOT
USED
1
2 3
4
5
6
7
8
1
9
10
13
FUSE
11
12
Wire Connection:
1) In
gresso sonda pH
2) Ingresso sonda Redox
3) Ingresso sonda Temperatura (PT100)
4) Ingresso sonda Livello Redox (Prodotto nella tanica)
5) Ingresso sonda Livello pH (Prodotto nella tanica)
6) Ingresso segnale Flusso (Flow Rate) [Segnale elettrico 230 Vac]
7) Uscita Relè per Elettrovalvola pH (Contatto pulito, Relè 250 Vac 10 A)
8) Uscita Relè per Allarme (Contatto pulito, Relè 250 Vac 10 A)
9) Uscita Relè per Elettrovalvola Redox (Contatto pulito, Relè 250 Vac 10 A)
10) Alimentazione sistema 230 Vac 50-60 Hz
11) Interruttore di alimentazione
12) Fusibile 500 mA ritardato
13) Uscita pompa pH e pompa Redox
