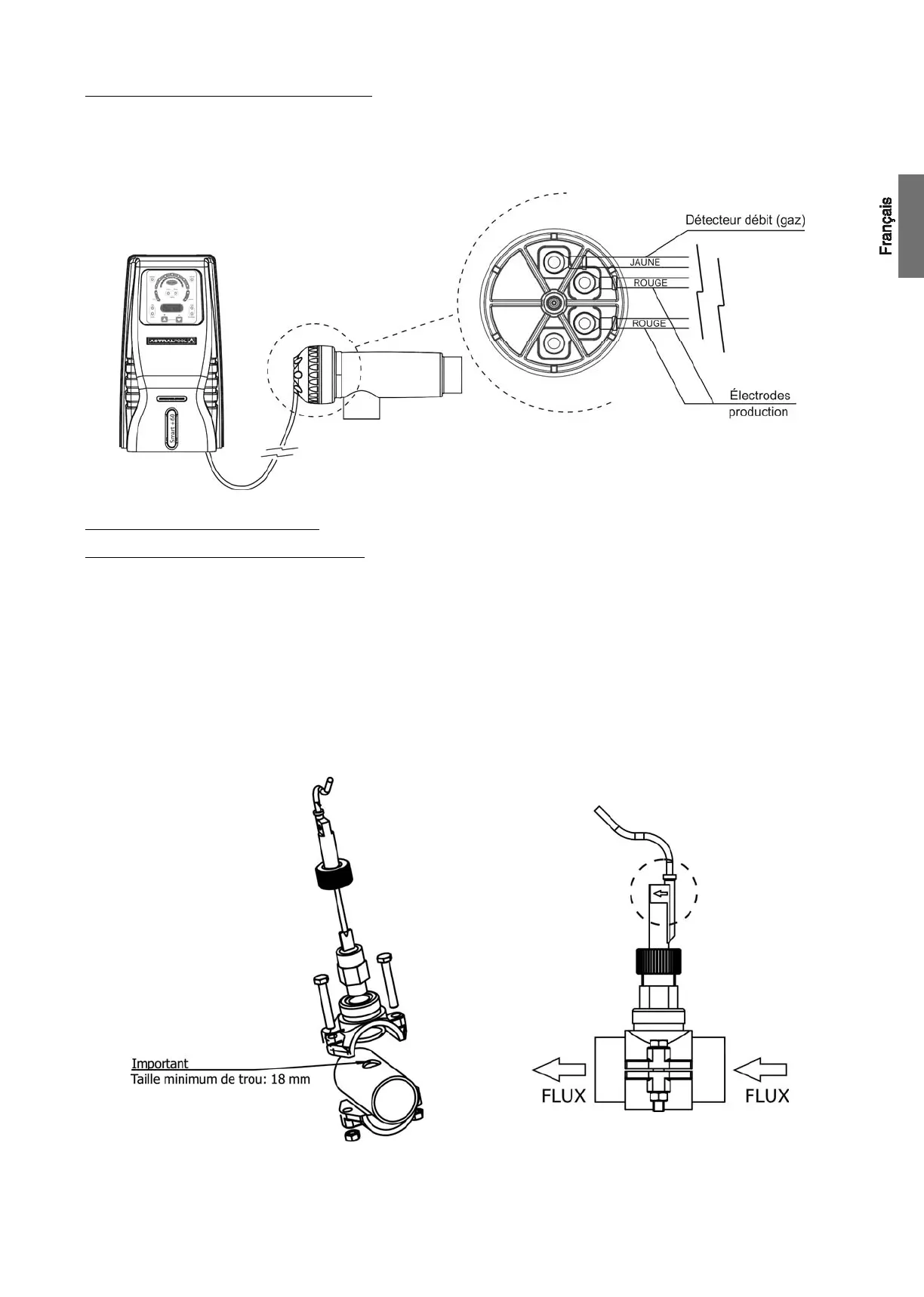

4.3. Connexions électriques de la cellule d'électrolyse
Réaliser l'interconnexion entre la cellule d’électrolyse et la source d’alimentation selon le schéma suivant. Dû à l’intensité relativement élevée
du courant qui circule dans les câbles d’alimentation de la cellule d’électrolyse, la longueur et la section de ceux-ci ne doivent en aucun cas
être modifiés sans consulter au préalable votre distributeur agréé ASTRALPOOL. Le câble de connexion cellule-source d’alimentation ne
doit jamais dépasser la longueur maximale recommandée dans ce Manuel: Smart+ 60 / 42350 / 52569, 7.5 m.; Smart+ 100 / 42351 / 52570,
4 m.; Smart+ 160 / 42352 / 52571, 3 m.
Fig.9b
4.4. Installation du détecteur de flux externe
SYSTÈMES SMART+ (codes 42350, 42351, 42352)
En plus du détecteur de flux interne (détecteur gaz) installé sur tous les équipements Astralpool Chlore, les systèmes de la gamme Smart+
disposent d’un détecteur de flux additionnel de type mécanique (interrupteur flux).
1. Placer la monture fournie dans un tronçon de la tuyauterie situé à l'entrée de la cellule d'électrolyse. La monture devra être
toujours installée en position horizontale au sol (Fig. 4).
2. Installer le détecteur de flux (interrupteur flux) fourni toujours verticalement dans le porte-sondes fourni avec l’équipement (Fig.
10a).
3. Une flèche est marquée sur la tête du détecteur de flux. Assurez-vous que cette flèche est parallèle à l’axe de la conduite et qu’elle
coïncide avec la direction du flux de l’eau (Fig. 11a).
4. Éviter d’installer le détecteur de flux à proximité d’objets ferromagnétiques. Ces objets peuvent influencer le fonctionnement du
dispositif magnétique situé à l’intérieur et diminuer, par conséquent, sa fiabilité.
Fig. 10a
Fig. 11a
