SYSTÈMES SMART+PH (codes 52569, 52570, 52571)
En plus du détecteur de flux interne (détecteur gaz) installé sur tous les équipements Astralpool Chlore, les systèmes de la gamme
Smart+PH disposent d’un détecteur de flux additionnel de type mécanique (interrupteur flux).
1. Coller le porte-sondes fourni sur un tronçon de la conduite situé à l’entrée de la cellule d’électrolyse. Le porte-sondes devra
toujours être installé en position horizontale par rapport au sol (voir Fig. 4), de sorte que les entrées filetées (1/2” - 3/8”) soient
toujours accessibles pour l'installation postérieure de l'injecteur de la pompe de dosage et la prise de terre (facultatif).

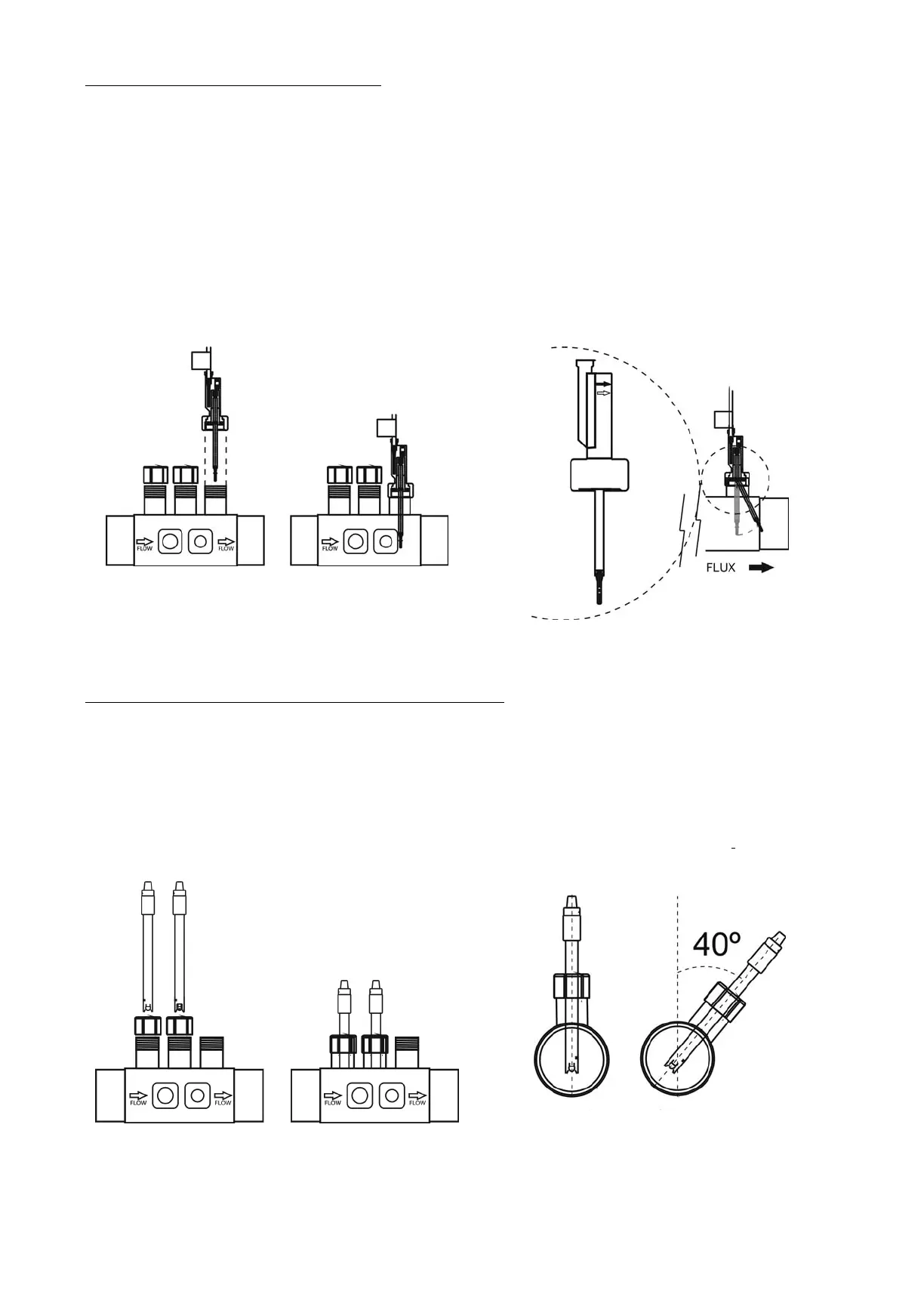

2. Installer le détecteur de flux (interrupteur flux) fourni toujours verticalement dans le porte-sondes fourni avec l’équipement (Fig.
10b).
3. Une flèche est marquée sur la tête du détecteur de flux. Assurez-vous que cette flèche est parallèle à l’axe de la conduite et qu’elle
coïncide avec la direction du flux de l’eau (Fig. 11b).
4. Éviter d’installer le détecteur de flux à proximité d’objets ferromagnétiques. Ces objets peuvent influencer le fonctionnement du
dispositif magnétique situé à l’intérieur et diminuer, par conséquent, sa fiabilité.
Fig. 10b
Fig. 11b
4.5. Installation de la sonde de pH (dans les systèmes Smart+PH uniquement).
1. Insérer la sonde de pH fournie avec l’équipement dans le logement correspondant du porte-sondes. (Fig. 12).
2. Pour ce faire, desserrez les écrous des raccords et insérez la sonde dans ceux-ci.
3. Les sondes de pH doit être introduite dans le raccord de sorte qu'on garantisse que le capteur situé dans son extrémité est
toujours submergé dans l'eau qui circule à travers la canalisation.
4. Les sondes doivent être introduites dans le raccord de manière à garantir que le capteur situé à leur extrémité est toujours
immergé dans l'eau qui circule à travers la canalisation.
5. Installez toujours les sondes de pH/ORP préférable verticale ou avec une inclinaison maximale de 40
o
(Fig. 13).
Fig. 12
Fig. 13
