ITALIANO
4. FUNZIONAMENTO E PROGRAMMAZIONE.

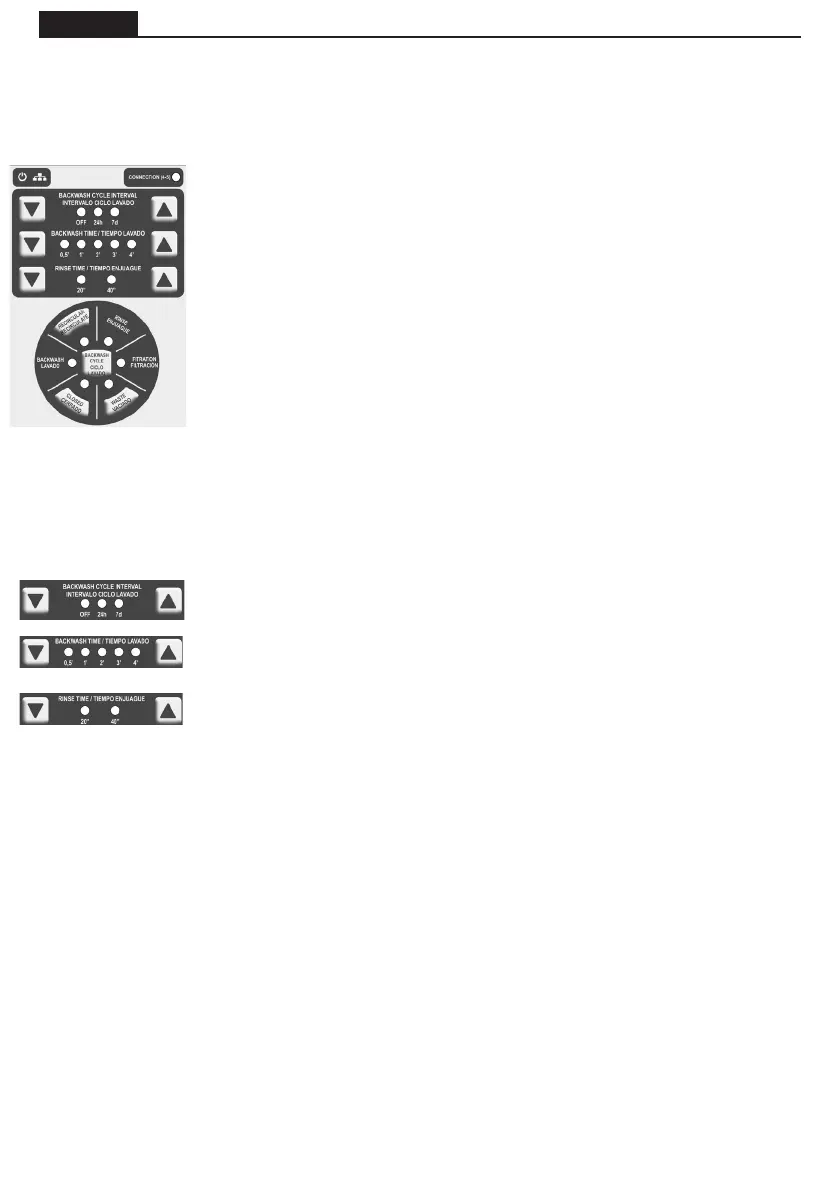

4.1 MASCHERA DI COMANDO.
Incorporato al coperchio del modulo elettronico della valvola si trova una maschera con pulsanti e led che
indicano il processo in atto.
4.2 CICLO DI LAVAGGIO
4.2.1 Lavaggio con ciclo programmato mediante timer
L’intervallo del ciclo di lavaggio permette di programmare da tastiera un ciclo di lavaggio e risciacquo una
volta terminato il tempo programmato di 24 ore o 7 giorni.
Il contatore si riavvierà dal momento in cui:
- Termina il lavaggio programmato a tempo
- Termina un lavaggio a pressione..
- Il lavaggio si conclude premendo un pulsante.
- L'alimentazione si inserisce o torna dopo una caduta di tensione.
In posizione "OFF", i lavaggi sono eettuati esclusivamente per attivazione del pressostato.
4.2.2 Lavaggio attivato da pulsante
Il pulsante permette di avviare una routine di lavaggio del ltro (lavaggio + risciacquo) senza dover agire
sul pressostato né sulla valvola di ritorno. La valvola deve essere correttamente collegata all’armadio
elettrico e il programma di ltraggio del timer deve essere attivato.
In caso di interruzione della fornitura di corrente elettrica, i tempi di lavaggio e risciacquo
programmati restano memorizzati nella valvola no alla ripresa dell’alimentazione elettrica.
Alimentazione: LED che segnala il corretto collegamento della valvola
all’alimentazione.
Comunicazione tramite MODBUS: Nel caso di collegamento tramite MODBUS,
indica l’invio o la ricezione di dati.
Connection (4-5): LED che indica che il solenoide del contattore è attivo e che
pertanto la pompa è in funzione.
Pulsante Ciclo Lavaggio: Pulsante per attivare il programma di lavaggio +
risciacquo.
Pulsante di Svuotamento: Pulsante con LED per l’attivazione della funzione di
svuotamento.
Pulsante di Ricircolo: Pulsante per l’attivazione della funzione di ricircolo che indica
che la funzione è attiva.
Pulsante di chiusura: Pulsante per lo spostamento della valvola sulla posizione
di chiusura.
Intervallo ciclo lavaggio: è possibile programmare un lavaggio quotidiano (ogni
24 ore), settimanale (ogni 7 giorni) o disattivarlo (OFF).
Tempo di lavaggio: mediante i pulsanti si aumenta o diminuisce la durata del
lavaggio; l’attivazione di uno dei LED indica i minuti del lavaggio programmato.
Tempo di risciacquo: mediante i pulsanti si aumenta o diminuisce la durata del
risciacquo; l’attivazione di uno dei LED indica i secondi del risciacquo programmato.
I LED della ruota corrispondono alla posizione in cui si trova la valvola. Inoltre indicano con una breve
intermittenza se la valvola si sposta su questa posizione e con un’intermittenza lunga se il programma è
stato memorizzato al termine della fase di ltraggio.
