11
Manuel d’installation
Français

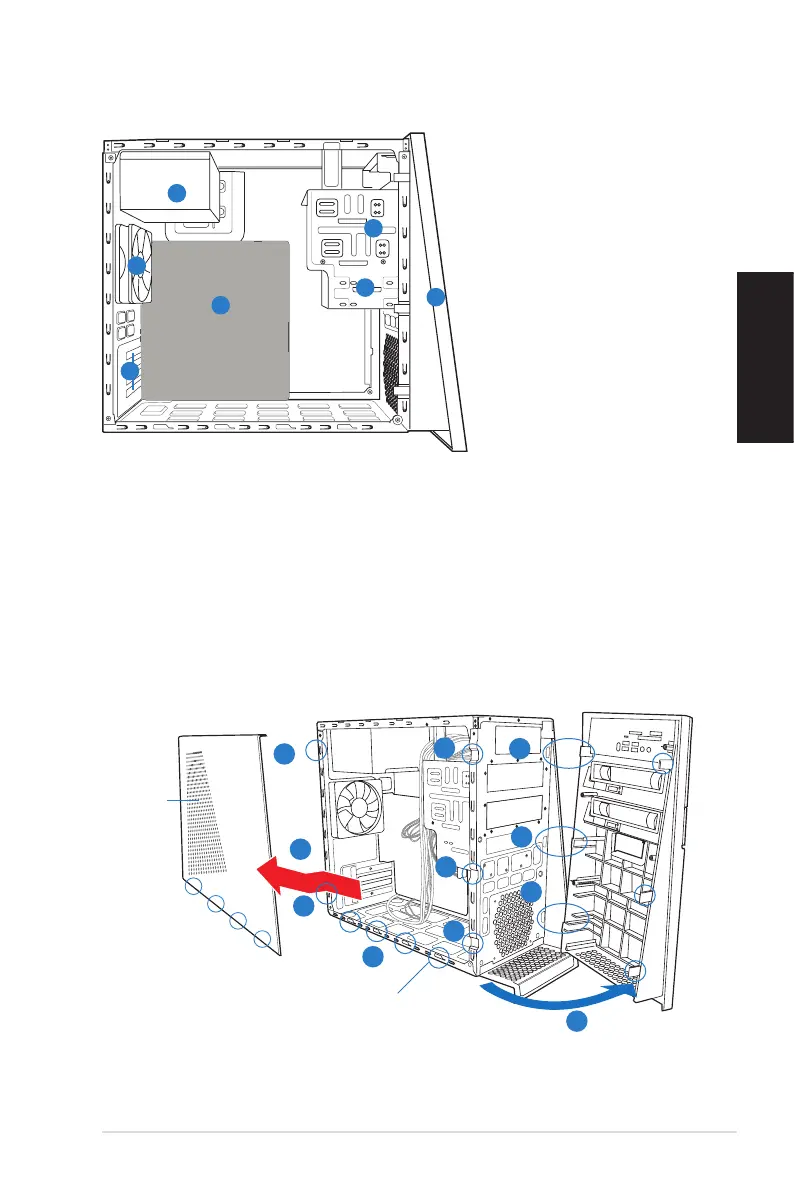

Composants internes
1
2
3
4
6
5
7
4. Alimentation
5. Slot pour ventilateur châssis
6. Carte mère ASUS*
7. Protections métalliques pour
slots d’extension
1. Façade
2. Baie 5.25 pouces vide
3. Baie pour disque dur
Retirer le panneau latéral et la façade
1. Retirez les vis du panneau arrière.
2. Faites glisser le panneau latéral vers l’arrière jusqu’à ce que ses crochets se
détachent des onglets du châssis. Mettez le panneau latéral de côté.
3. Repérez les crochets de la façade, et soulevez-les jusqu’à ce qu’ils se détachent du
châssis.
4. Faites pivoter la façade vers la droite, jusqu’à ce que les clapets situés sur le côté droit
du panneau soient visibles.
5. Retirez la façade, puis mettez-la de côté.
1
1
2
2
4
3
4
4
3
3
4
Gaine
d’aération
Onglets du châssis
