Asus P5B-MX WIFI-AP - Motherboard-Layout

1-8 Kapitel 1: Produkteinführung

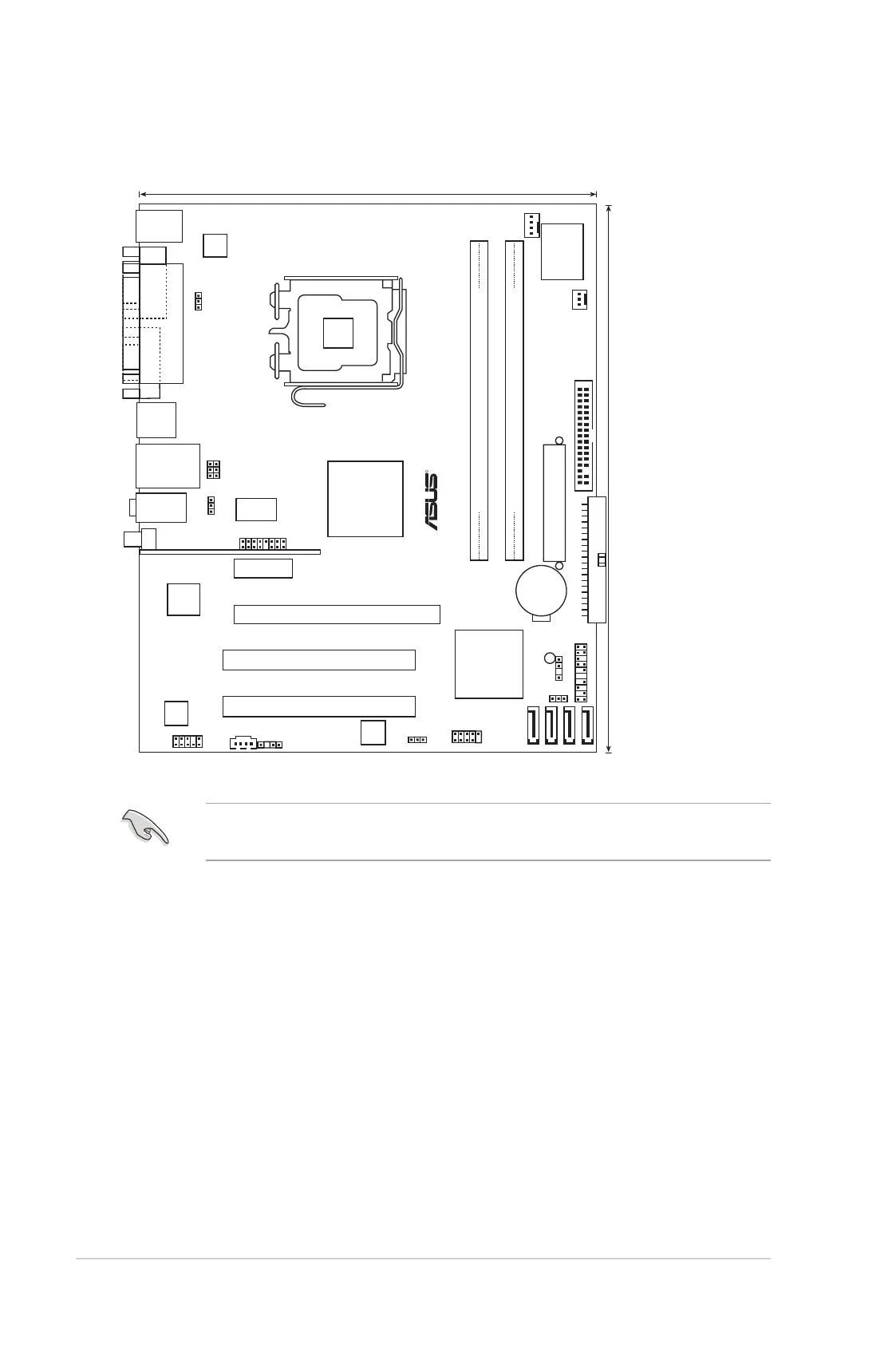

1.5.3 Motherboard-Layout
20.3cm (8in)
24.5cm (9.6in
)
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
P5B-MX/WiFi-AP
LAN_USB34
AUDIO
LGA775
CPU_FAN
Super I/O
CHA_FAN
FLOPPY
PRI_IDE
SATA1 SATA2 SATA3 SATA4
Intel ICH7
Intel 82946GZ
CLRTC
USB56
WIFI
4Mb
BIOS
SPDIF_OUT
CD
AAFP
PCI2
PCI1
PCIEX16
PCIEX1_1
SB_PWR
ALC883
USBPW56
USBPW78
USBPW1-4
KBPWR
CR2032 3V
Lithium Cell
CMOS Power
ATX12V
PARALLEL
POR
T
VGA COM1
PS/2KBMS
T: Mouse
B: Keyboard
USB12
EATXPWR
R
Attansic
L1
ICS 9L PRS552
PANEL
CHASSIS
Genaueres zu den Anschlüssen auf der Rückseite und dem Inneren des
Motherboards fi nden Sie in Abschnitt 1.10.
