Asus P5B-MX WIFI-AP Installation Guide

1-28 Kapitel 1: Produkteinführung
1.10 Anschlüsse

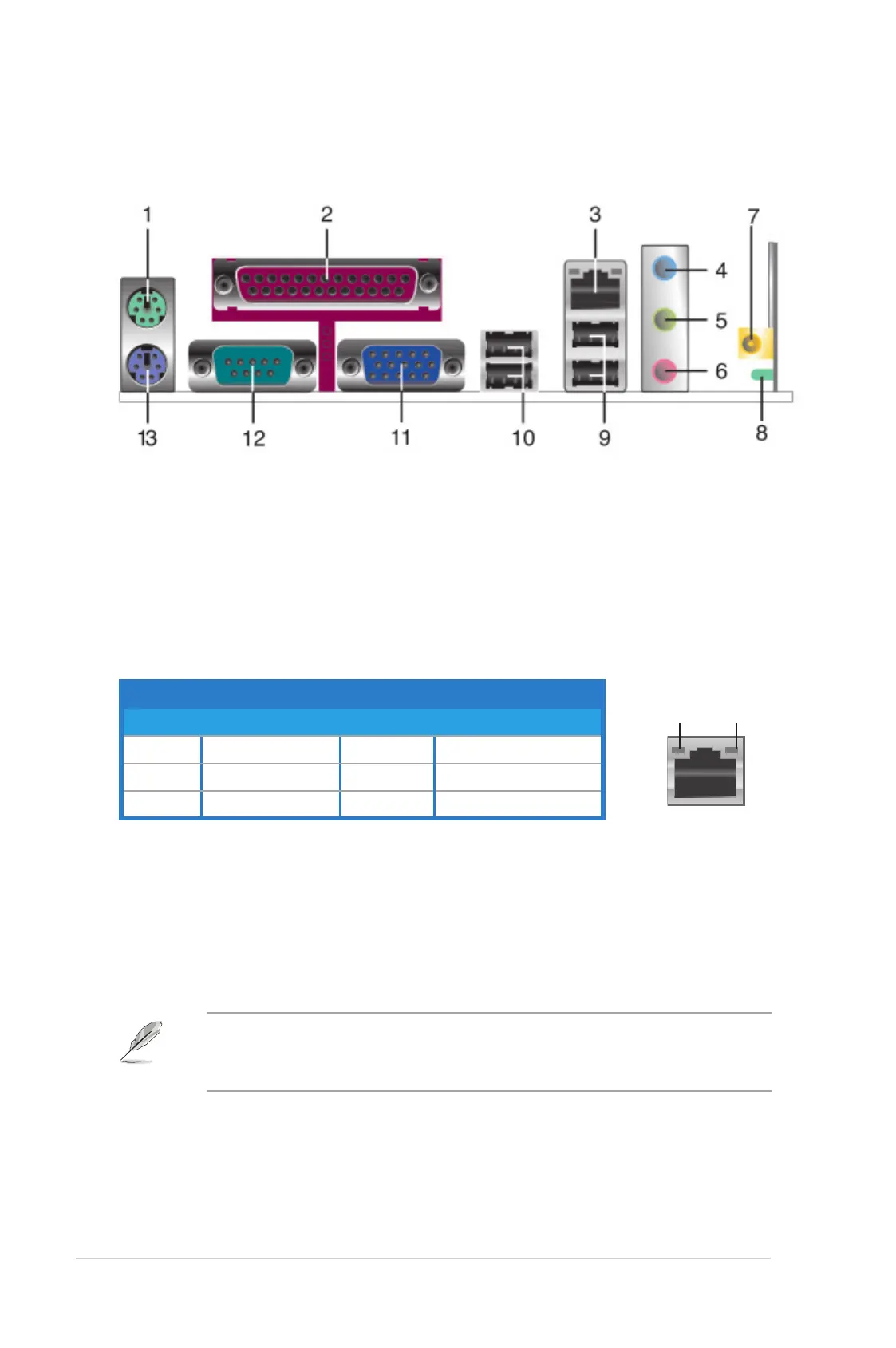

1.10.1 Rücktafelanschlüsse
1. PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus.
2. Paralleler Anschluss. Dieser 25-pol. Anschluss verbindet mit parallelen
Druckern, Scannern oder anderen Geräten.
3. LAN (RJ-45)-Anschluss. Unterstützt durch den Realtek
®
Gigabit LAN
Controller ermöglicht dieser Anschluss Gigabit-Verbindungen zu einem Local
Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-Anzeigen des
LAN-Anschlusses entnehmen Sie bitte der folgenden Tabelle.
Activity/Link Speed LED
Status Beschreibung Status Beschreibung
AUS Keine Verbindung AUS 10 Mbps-Verbindung
GELB Verbunden ORANGE 100 Mbps-Verbindung
BLINKEN Datenaktivität GRÜN 1 Gbps-Verbindung
LED-Anzeigen am LAN-Anschluss
SPEED
LED
ACT/LINK
LED
LAN-Anschluss
4. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten.
5. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern
oder Lautsprechern. In 4-Kanal- oder 6-Kanal-Konfi guration wird dieser
Anschluss zum Front-Lautsprecherausgang.
6. Mikrofonanschluss (rosa).
Dieser Anschluss nimmt ein Mikrofon auf.
Für die Funktionen der Audio-Ausgänge in 2, 4, oder 6-Kanal-Konfi guration
beziehen Sie sich bitte auf die Audio-Konfi gurationstabelle auf der nächsten
Seite.

Asus P5B-MX WIFI-AP Specifications

General

ECC	No
Non-ECC	Yes
Number of memory slots	2
Maximum internal memory	4 GB
Processor socket	LGA 775 (Socket T)
Processor manufacturer	Intel
Maximum number of SMP processors	1
Number of SATA connectors	4
Special features	ASUS WiFi-AP Solo ASUS CrashFree BIOS 2 ASUS EZ Flash ASUS Q-fan ASUS MyLogo 2
Manageability features	WfM 2.0, DMI, WOL by PME, WOR by PME, PXE
Controller interface type	Serial ATA I/II
Controller 2nd interface type	UltraDMA 100/66/33
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC883
Power source type	ATX
Audio output channels	5.1 channels
Motherboard form factor	micro ATX
Bundled software	Drivers ASUS PC Probe II ASUS Update Anti Virus (OEM)
Graphics card	GMA 3000
Maximum graphics card memory	256 MB
Networking features	Gigabit Ethernet, WLAN
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	203 mm
Width	245 mm
