ASUS P5B-MX/WiFi-AP 1-27
3. Tastaturstrom (3-pol. KBPWR)
Dieser Jumper erlaubt Ihnen, die Tastatur-Weckfunktion zu aktivieren oder
deaktivieren. Stecken Sie die Jumpersteckbrücke auf die Pole 2-3 (+5VSB),
wenn Sie den Computer durch Drücken einer Taste auf der Tastatur (die
Leertaste in der Standardeinstellung) wecken möchten. Diese Funktion
benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-
Leitung ausweist, und eine entsprechende Einstellung im BIOS.
P5B-MX/WiFi-AP
R
P5B-MX/WiFi-AP Tastaturstromeinstellung
23
12
(Standard)
+5V
+5VS
KBPWR

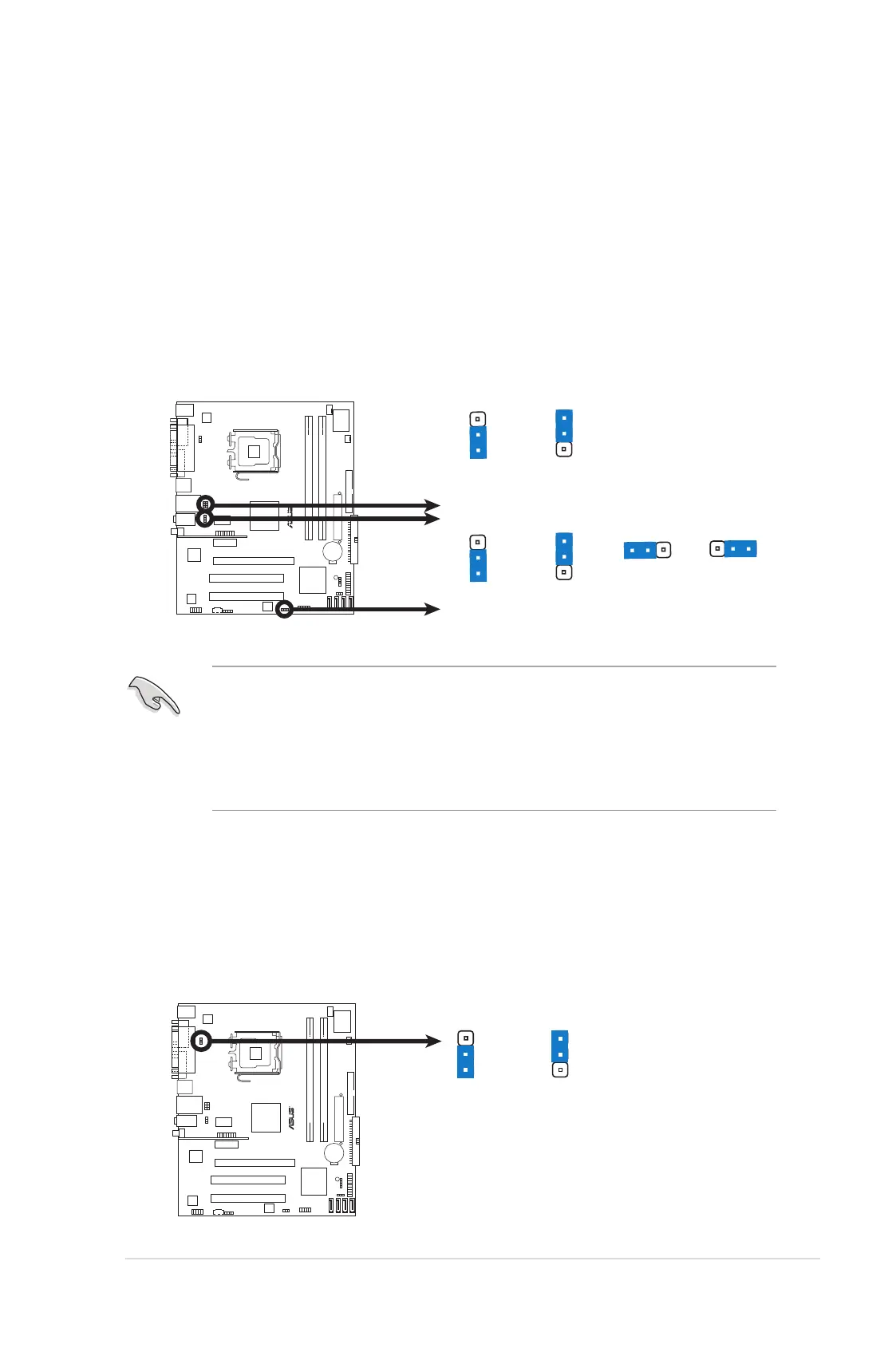

2. USB-Gerät-Weckfunktion (3-pol. USBPW1-4, USBPW56, USBPW78)
Setzen Sie diese Jumper auf +5V, um den Computer über angeschlossene
USB-Geräte aus dem S1-Ruhemodus (CPU hält an, DRAM wird aktualisiert,
System verbraucht wenig Strom) aufzuwecken. Bei Einstellung auf +5VSB
wacht er aus dem S3- und S4-Energiesparmodus (CPU bekommt keinen
Strom, DRAM wird langsam aktualisiert, Stromversorgung ist reduziert) auf.
Die Jumper USBPW 12 und USBPW 34 sind für die USB-Ports an der
Rückseite. Der Jumper USBPW 56 ist für die internen USB-Anschlüsse, an
die Sie zusätzliche USB-Ports anschließen können. Der Jumper USBPW 78
ist für das WiFi-AP-Modul.
• Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA
am +5VSB-Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt
sich das System nicht starten.
• Der gesamte Stromverbrauch darf weder im Normal-, noch im
Energiesparmodus die Leistung der Stromversorgung (+5VSB)
überschreiten.
P5B-MX/WiFi-AP
R
P5B-MX/WiFi-AP
USB-Gerät-Weckfunktion
3
2
2
1
USBPW1-4
+5V
(Standard)
+5VSB
3
2
2
1
USBPW78
+5V
(
Standard
)
+5VSB
3
2
2
1
USBPW56
+5V
(Standard)
+5VSB
