ASUS P5B-MX/WiFi-AP 1-13
Richten Sie die Kühlkörper-
Lüfter-Einheit so aus, dass
das CPU-Lüfterkabel den
kürzesten Weg zum CPU-
Lüfteranschluss hat.
• Wenn Sie einen Boxed Intel
®
-Prozessor kaufen, ist die CPU-Lüfter-
Kühlkörper-Einheit beigelegt. Wenn Sie eine CPU separat kaufen,
verwenden Sie bitte unbedingt nur den von Intel
®
-genehmigten
Allrichtungskühlkörper und Lüfters.
• Die Intel
®
LGA775 Kühlkörper-Lüfter-Einheit hat ein Druckstift-Design und
benötigt kein Werkzeug zur Installation.
• Wenn Sie eine separate CPU-Kühlkörper-Lüfter-Einheit gekauft haben,
stellen Sie bitte sicher, dass Sie das Thermoschnittstellenmaterial richtig
auf dem CPU-Kühlkörper oder der CPU angebracht haben, bevor Sie die
Kühlkörper-Lüfter-Einheit installieren.
Sie müssen zuerst das Motherboard in das Computergehäuse einbauen, bevor
Sie die CPU-Lüfter-Kühlkörper-Einheit installieren.
1.6.2 Installieren des CPU-Kühlkörpers und Lüfters
Der Intel
®
LGA775-Prozessor benötigt eine speziell konzipierte Kühlkörper-Lüfter-
Einheit, um eine optimale Wärmekondition und Leistung sicherzustellen.
Druckstift
Loch am Motherboard

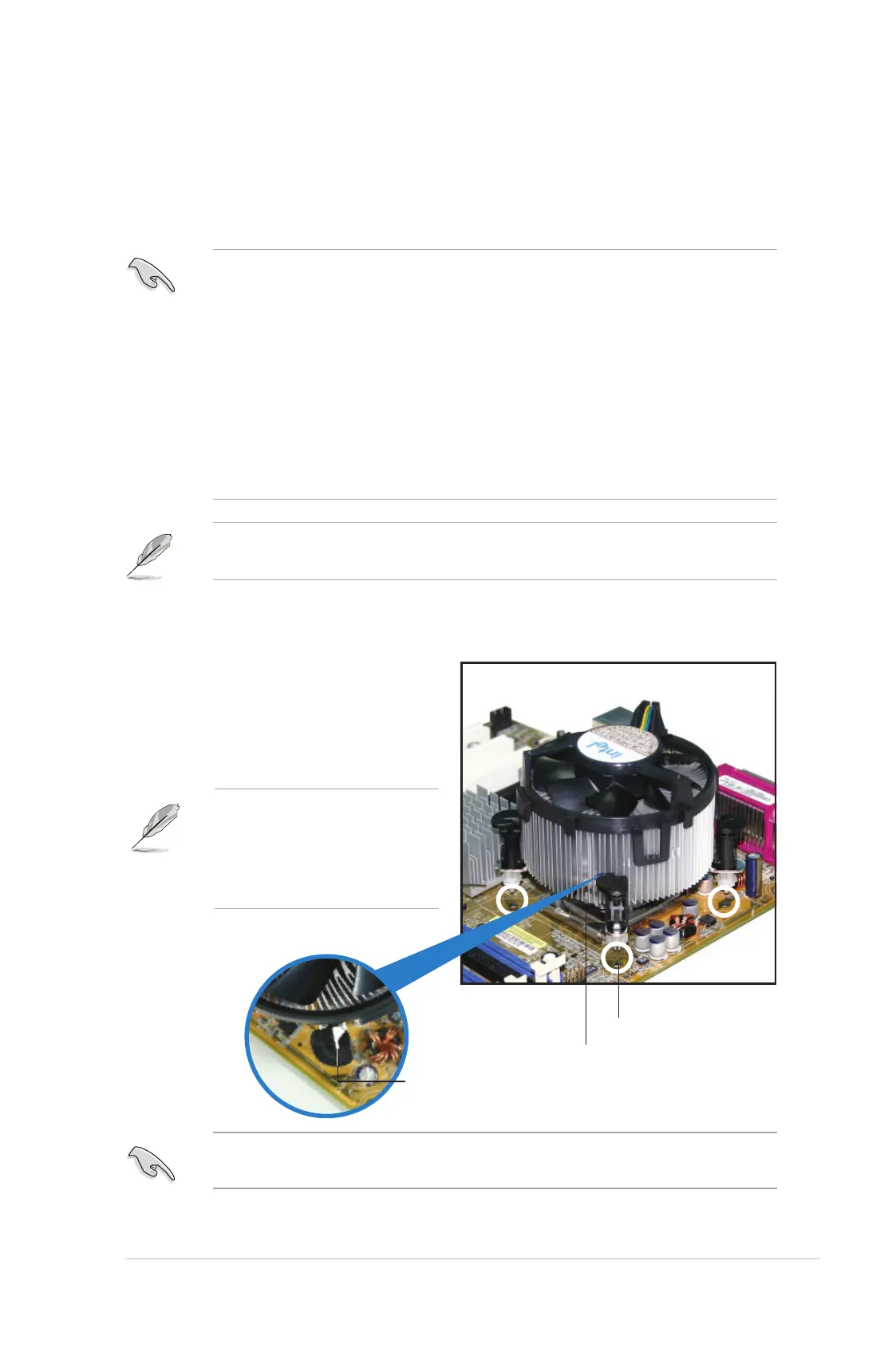

So installieren Sie den CPU-Kühlkörper und Lüfter:
1. Stellen Sie den Kühlkörper auf die
installierte CPU. Stellen Sie dabei
sicher, dass die vier Druckstifte
auf die Löcher am Motherboard
ausgerichtet wurden.
Richten Sie jeden Druckstift so aus, dass das enge Rillenende nach außen
zeigt. (Das Bild zeigt die vergrößerte Rillenform an.)
Enges Rillenende

Asus P5B-MX WIFI-AP Specifications

General

ECC	No
Non-ECC	Yes
Number of memory slots	2
Maximum internal memory	4 GB
Processor socket	LGA 775 (Socket T)
Processor manufacturer	Intel
Maximum number of SMP processors	1
Number of SATA connectors	4
Special features	ASUS WiFi-AP Solo ASUS CrashFree BIOS 2 ASUS EZ Flash ASUS Q-fan ASUS MyLogo 2
Manageability features	WfM 2.0, DMI, WOL by PME, WOR by PME, PXE
Controller interface type	Serial ATA I/II
Controller 2nd interface type	UltraDMA 100/66/33
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC883
Power source type	ATX
Audio output channels	5.1 channels
Motherboard form factor	micro ATX
Bundled software	Drivers ASUS PC Probe II ASUS Update Anti Virus (OEM)
Graphics card	GMA 3000
Maximum graphics card memory	256 MB
Networking features	Gigabit Ethernet, WLAN
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	203 mm
Width	245 mm
