1-12 Kapitel 1: Produkteinführung
Die CPU passt nur in eine Richtung ein. Stecken Sie die CPU nicht
mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der
Sockelkontaktstifte und Schäden an der CPU zu vermeiden.
Das Motherboard unterstützt Intel
®
LGA775-Prozessoren mit Hyper-Threading-
Technologie. Um mehr über diese CPU-Funktionen zu erfahren, lesen Sie bitte
den Anhang.
Deckplatte

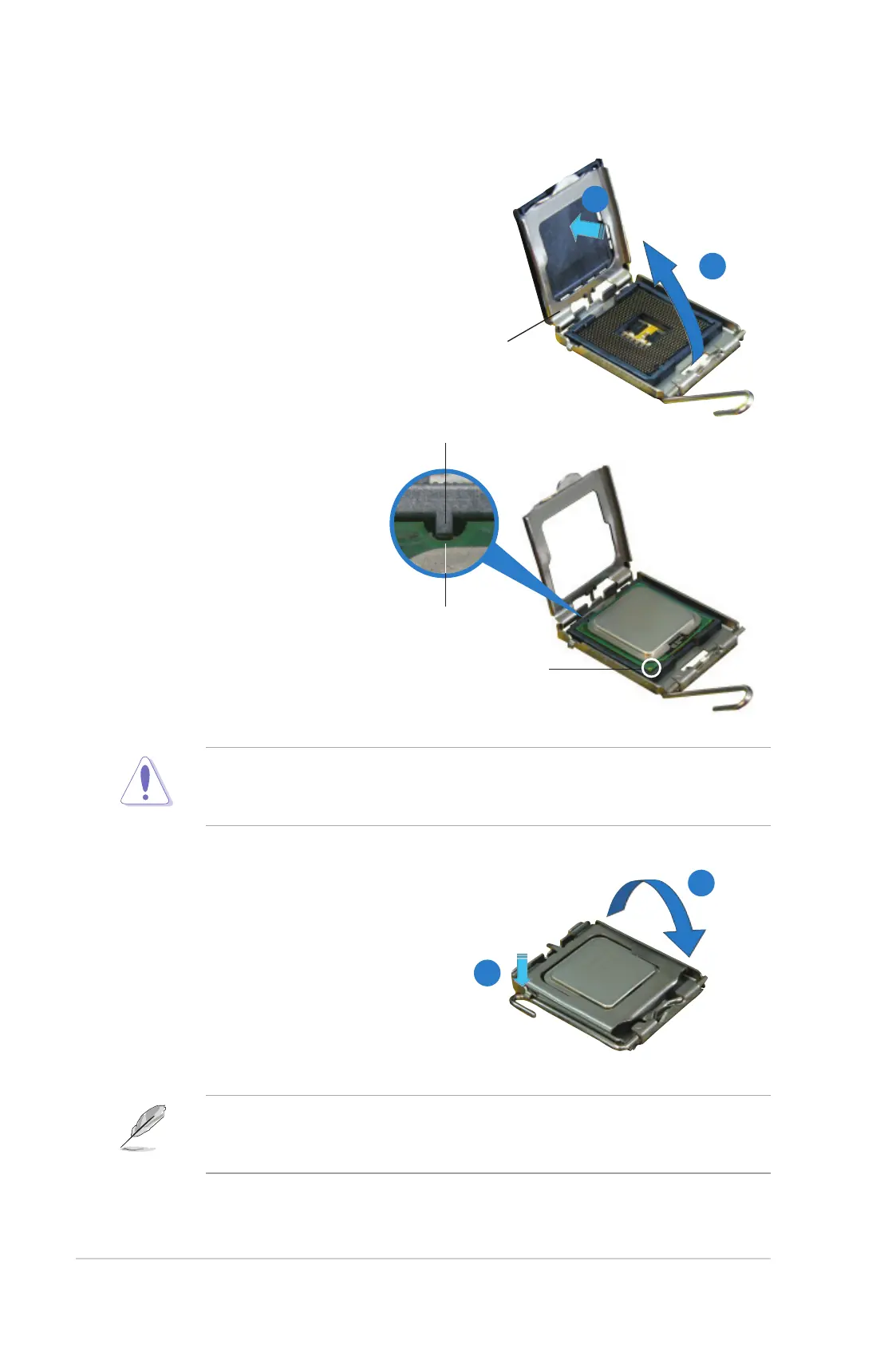

5. Legen Sie die CPU
auf den Sockel.
Richten Sie dabei das
goldene Dreieck auf
die untere linke Ecke
des Sockels aus. Die
Sockelausrichtungsnase
muss in die CPU-Kerbe
einpassen.
6. Machen Sie die Deckplatte
zu (A) und drücken dann den
Arretierhebel (B), bis er in den
Halteriegel einrastet.
7. Wenn Sie eine Dual-Core-CPU
installieren, verbinden Sie das
Gehäuselüfterkabel mit dem
CHA_FAN1-Anschluss, um das
System stabil zu halten.
4. Heben Sie die Deckplatte mit dem
Daumen und dem Zeigefi nger bis zu
einem Winkel von 100 Grad an (A).
Drücken Sie die PnP-Abdeckung
von der Deckplattenaussparung, um
sie zu entfernen (B).
Ausrichtungsnase
Goldenes Dreieckzeichen
CPU-Kerbe
A
B
A
B
