1-6 Chapter 1: Product introduction

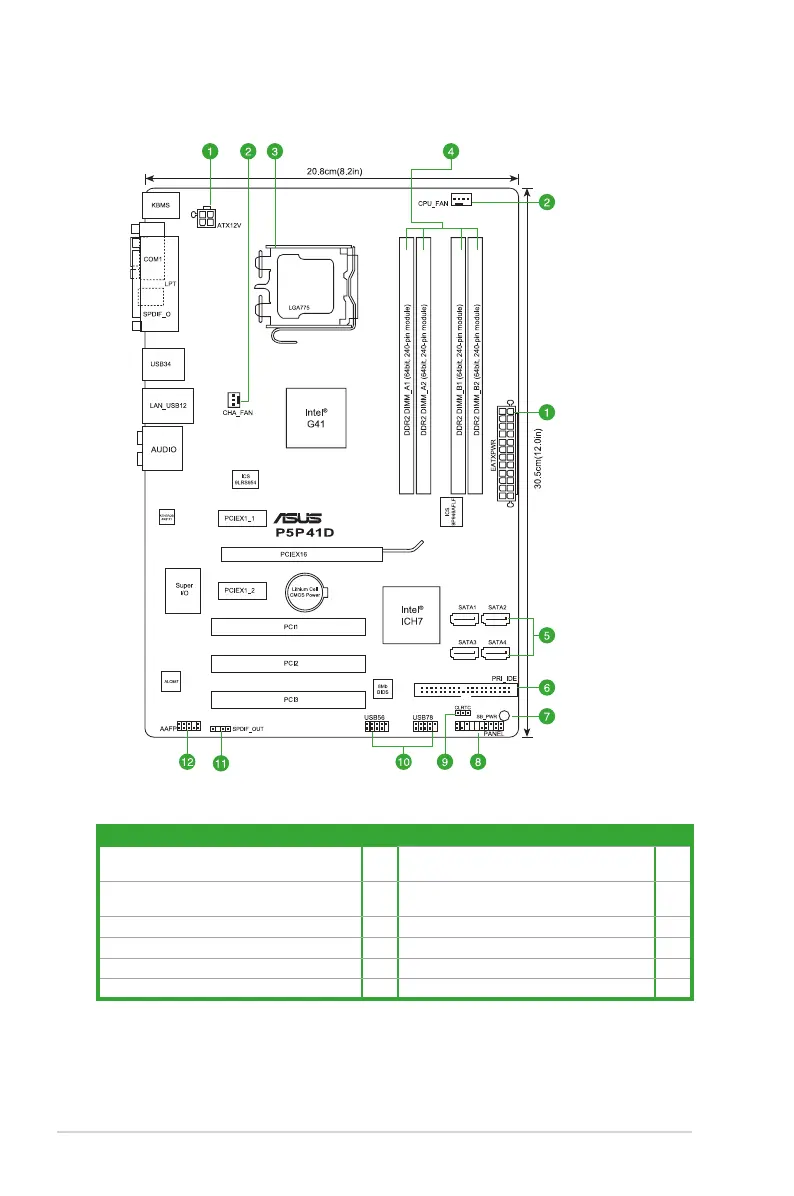

1.5.3 Motherboard layout
1.5.4 Layout contents
Connectors/Jumpers/Slots Page Connectors/Jumpers/Slots Page
1. ATX power connectors (24-pin EATXPWR, 4-pin
ATX12V)
1-23 7. Onboard LED 1-4
2. CPU and chassis fan connectors (4-pin
CPU_FAN, 3-pin CHA_FAN)
1-22 8. System panel connector (20-8 pin PANEL) 1-26
3. Intel CPU socket 1-7 9. Clear RTC RAM (3-pin CLRTC) 1-20
4. DDR2 DIMM sockets 1-12 10. USB connectors (10-1 pin USB56, USB78) 1-27
5. Serial ATA connectors (7-pin SATA1-4) 1-24 11. Digital audio connector (4-1 pin SPDIF_OUT) 1-23
6. IDE connector (40-1 pin PRI_IDE) 1-25 12. Front panel audio connector (10-1 pin AAFP) 1-24
