NL 26

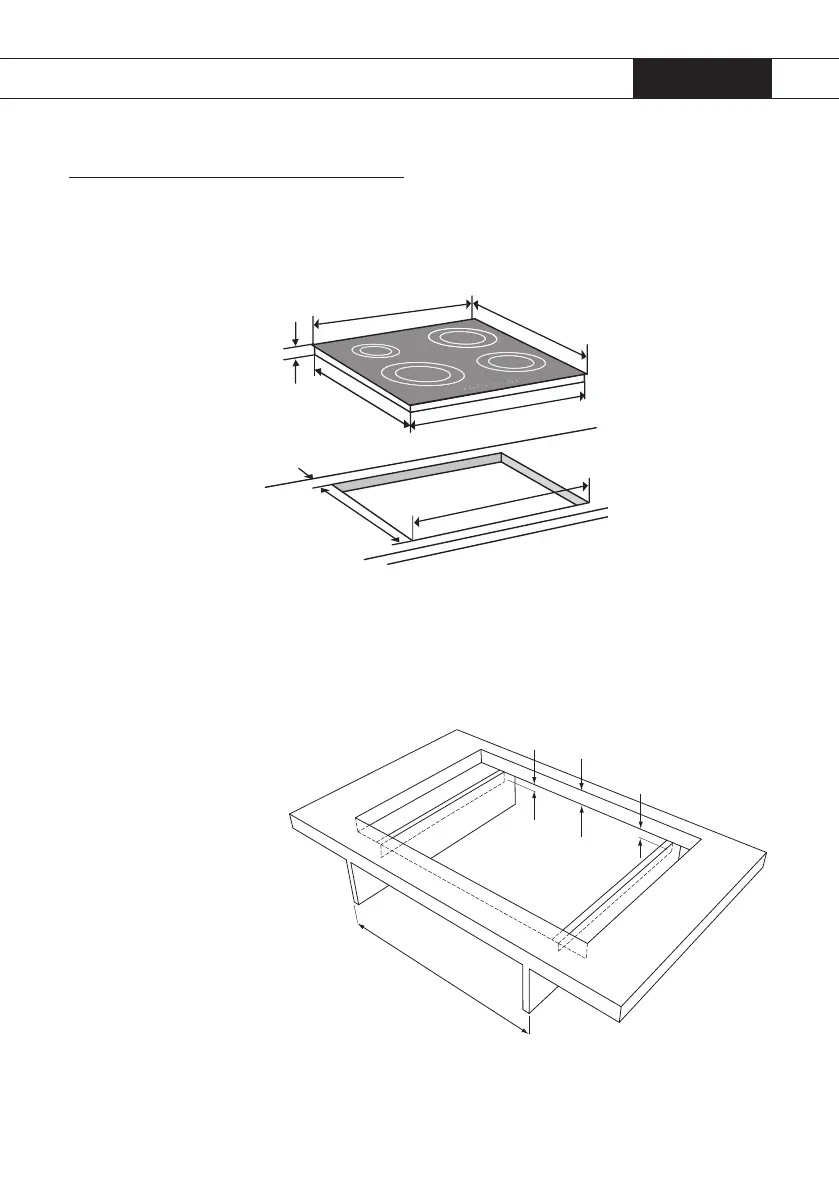

Inbouwmaten
In de volgende illustraties zijn de afmetingen van de uitsparingen
aangegeven.
490
560
min.40
46
600
510
484
554
Wanneer de kookplaat breder is dan het kastje, met een werkblad met
een dikte van minder dan 46 mm, moet u een uitsparing aan beide
zijden in het kastje zagen, zodat het toestel vrij ligt van het kastje.
Inbouwmaten in corpus
x<46 mm: y = 46 mm - x
x>= 46 mm: y = 0 mm
Y
Y
X
600
AlgemeenINSTALLATIEVOORSCHRIFT
