NL 28
Aansluitingen

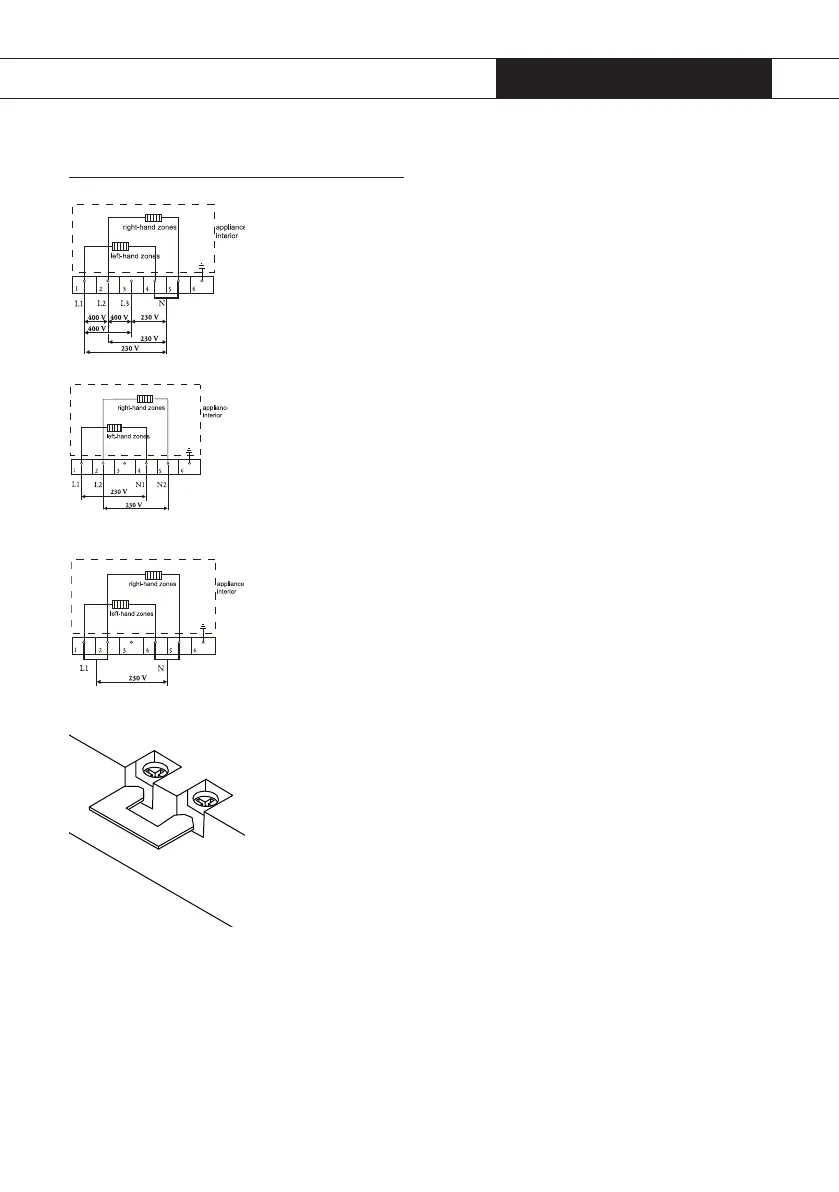

Veel voorkomende aansluitingen:
• 3 fasen met 1 nul aansluiting (3 1N, 400 V ~ / 50 Hz):
º De spanning tussen de fasen en de nul is 230 V ~. Tussen de
fasen staat een spanning van 400 V ~.
Breng een verbindingsbrug aan tussen de aansluitpunten
4-5. Fase 3 wordt niet belast. Uw groepen moeten afgezekerd
zijn met minimaal 16 A (3x). De aan sluitkabel moet een
aderdoorsnede hebben van minimaal 2,5 mm
2
.
• 2 fasen met 2 nullen aansluiting (2 2N, 230V ~ / 50 Hz):
º De spanning tussen de fasen en de nullen is 230 V ~.
Uw groep moet afgezekerd zijn met minimaal 16 A (2x). De
aansluitkabel moet een aderdoorsnede hebben van minimaal
2,5 mm
2
.
Speciale aansluitingen:
• 1 fase aansluiting (1 1N, 230 V ~ / 50 Hz):
º De spanning tussen de fase en de nul is 230 V ~.
Breng verbindings bruggen aan tussen de aansluitpunten 1-2
en 4-5. Uw groep moet afgezekerd zijn met minimaal 32 A. De
aan sluitkabel moet een aderdoorsnede hebben van minimaal
6 mm
2
.
Met de op het aansluitblok aanwezige bruggen, kunt u de vereiste
doorverbindingen maken, zoals in deze illustratie staat aangegeven.
Zet de kabel vast met de trekontlasting en sluit het deksel.
Aansluitpunt, wandcontactdoos en stekker moeten te allen tijde
bereikbaar blijven.
Elektrische aansluitingINSTALLATIEVOORSCHRIFT
