Atag OX2111A

DE 34
Für den Installateur
Anschluss
Nur Sie als Fachmann haben das Recht, die Installation und den
Anschluss der Geräte von Atag durchzufüh-ren.
Aus diesem Grund gilt unsere Garantie nur und ausschließlich für jene
Geräte, deren Installation und Anschluss von Ihnen gemäß den gel-
tenden Bestimmungen durchgeführt wurde.
Bei der Nichteinhaltung dieser Bedingung übernimmt der Installateur
die Haftung, die in diesem Fall nicht mehr von der Firma Atag gewähr-
leistet wird.
Der elektrische Anschluss muss erfolgen, bevor das Gerät im Möbel
montiert wird.
• Der Backofen muss anhand eines (normalisierten)
Stromzuführungskabels mit 3 Leitern à 1,5 mm² (1 Ph + 1N + Erde) an-
geschlossen sein. Die drei Leiter müssen an ein einphasiges Netz von
~ 220-240 V, anhand einer normalisierten CEI 60083 Steckdose 1 Ph +
1 N = Erdung oder einer omnipolaren Stromunterbrechung mit einem
Kontaktöffnungsabstand von mindestens 3 mm angeschlossen sein.
Der Schutzleiter (grün-gelb) ist an die Erdungsklemme
des Gerätes
anzuschliessen und muss mit der Erdung der Installation verbunden
sein.
•
Im Falle eines Anschlusses anhand einer Steckdose, muss diese nach
der Installation des Gerätes erreichbar bleiben.
•
Der Neutralleiter des Backofens (blaues Kabel) muss mit dem
Neutralleiter des Stromnetzes verbunden sein.
• Das Kabel anhand der rechts von der Klemmleiste vorhandenen
Kabelklemme befestigen.
• Die Klappe mittels der 2 Schrauben wieder schließen.
Für den Installateur
Anschluss
• Das Stromzuführungskabel (H05 RR-F, H05 RN-F oder H05 VVV-F) muss
so lang sein, dass der einzubauende Backofen vor dem Möbel auf dem
Boden stehend, angeschlossen werden kann.
Das Gerät darf bei diesem Vorgang nicht an das Stromnetz angeschlossen sein:
• Die an der hinteren Abdeckplatte unten rechts vorhandene Klappe öff-
nen, indem Sie die 2 Schrauben lösen und die Klappe aufklappen.
• Alle Leiter des neuen Stromzuführungskabels über 12 mm abmanteln.
• Die Fasern sorgfältig verdrillen.
• Die Schrauben der Klemmleiste lösen und das auszutauschende Kabel
herausziehen.
• Das Stromzuführungskabel seitlich durch die Abdeckplatte in die links
an der Klemmleiste vorhandene Kabelklemme führen.
• Die Leitungen der(n) Markierung(en) entsprechend an die Kabelleiste
anschliessen.
• Alle Fasern der Zuführungsleiter müssen unter den Schrauben fest sit-
zen.
• Phasenleiter unter die Klemme L.
• Der gelb-grüne Erdleiter muss an die Klemme angeschlossen sein.
• Der Neutralleiter (blau) an die Klemme N.
• Die Schrauben der Klemmleiste fest anziehen und ihren Sitz durch
Ziehen an jedem Leiter überprüfen.
• Das Kabel anhand der rechts von der Klemmleiste vorhandenen
Kabelklemme befestigen.
• Die Klappe mittels der 2 Schrauben wieder schließen.

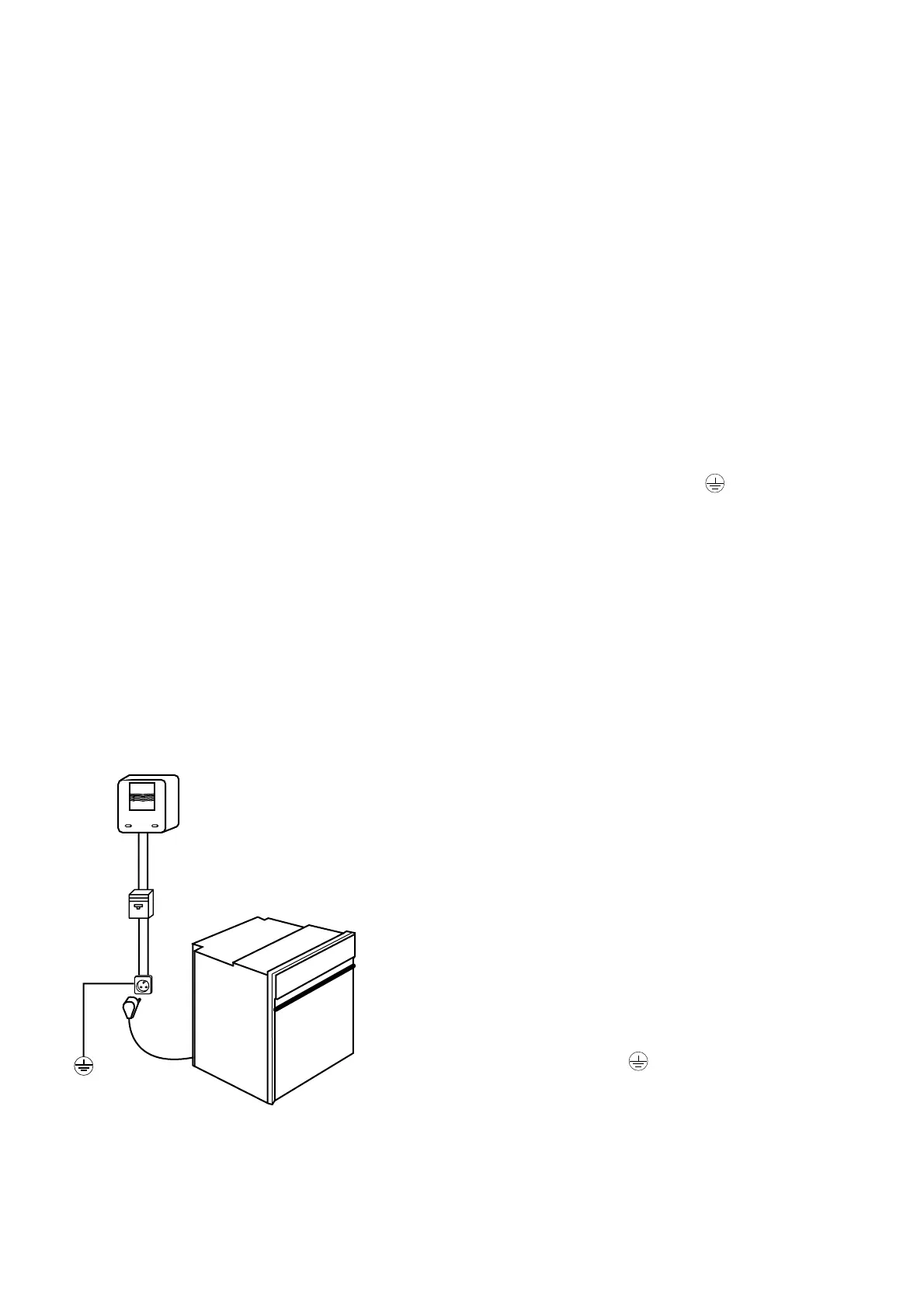

Zähler 20 A Mono
220-240 V ~ 50 Hz
Steckdose 2-polig
+ Erdung Norm
CEI 60083
Mono-Leitung 220-240 ~
Etwa 1,50 m langes
Stromzuführungskabel
Differentieller Überlastschalter oder
Sicherung 16 A
