Atari 130XE

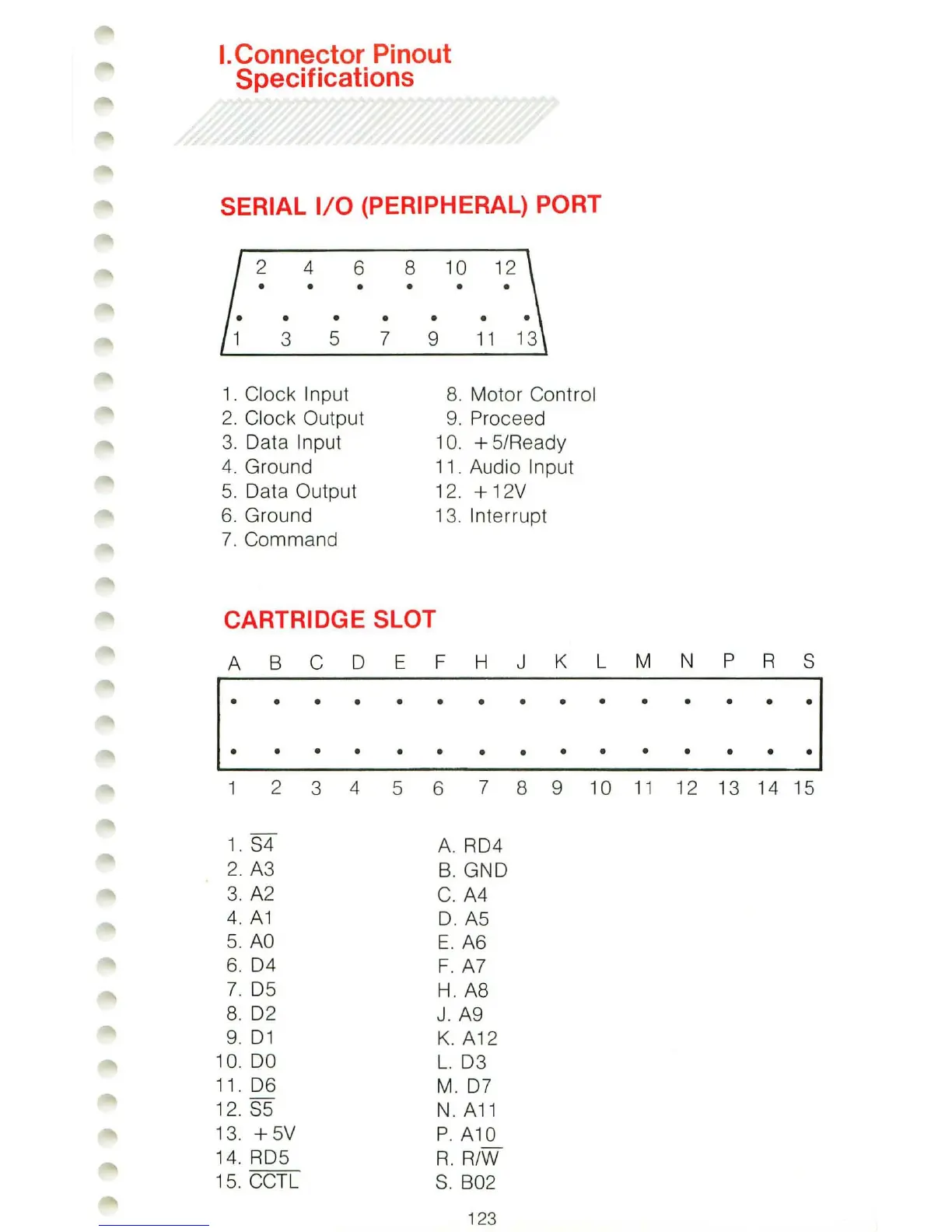

I. Connector Pinout
Specifications
SERIAL I/O (PERIPHERAL) PORT
2 4 6 8 10 12
•
3 5 7 9
1. Clock Input
8. Motor Control
2. Clock Output 9. Proceed
3. Data Input
10.
+ 5/Ready
4. Ground 11 . Audio Input
5. Data Output
12. + 1 2V
6. Ground
13. Interrupt
7. Command
CARTRI DG E SLOT
A B
C
D E F H
J
K L
•
•
•
•
2
3
4
5
6
7
8
9
10
1.
84
A RD4
2. A3
B.GND
3. A2
C. A4
4. A1
D.A5
5. AO
E. A6
6. D4
F. A7
7. D5
H. A8
8. D2
J. A9
9. D1
K. A12
10. DO
L. D3
11. D6
M. D7
12.
85
N. A11
13. + 5V
P. A10
14. RD5
R. R/W
15
.CC TL
8. B02
123
M N P
R
S
•
11
12 13 14 15
