CONTROL TALKBACK
REF INUSB-C
1 3 5 7 9
2 4 6 8 10
11 13 15
12
1 3 5 7 9
2 4 6 8 10
11 1
12 214 16
17 19
18 20
ANALOG AUDIO INMULTIVIEW
CH 2
CH 1
SDI OUTPUTSSDI INPUTS

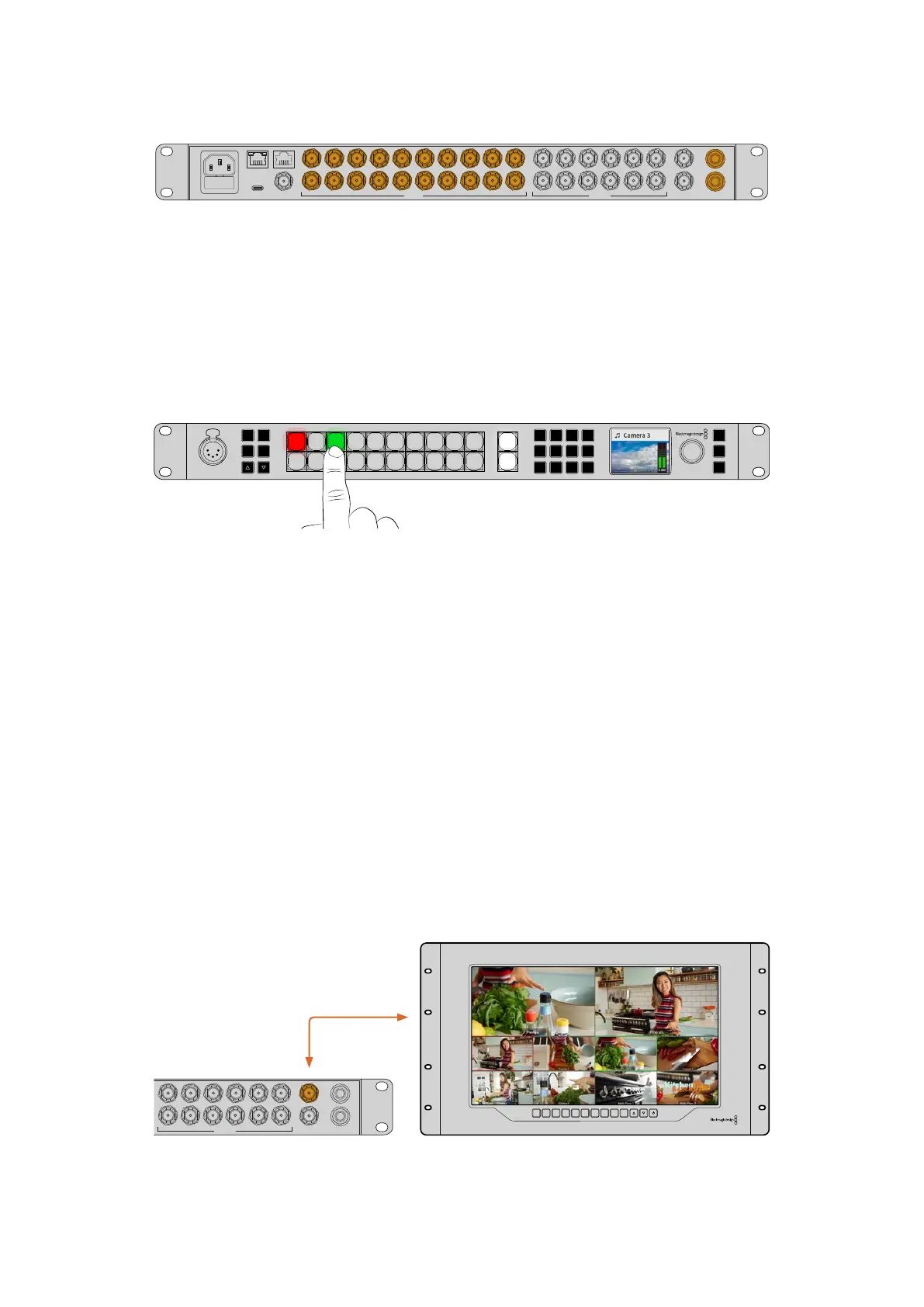

ATEM2M/EConstellationHDの3G-SDI入力および1/4インチアナログオーディオ入 力
ビデオソースを接続したら、フロントパネルの
LCD
で確認できます。フロントパネルのボタン番号は、ス
イッチャーのリアパネルの入力番号に対応しています。任意のソースを選択すると、
LCD
に表示されま
す。ソースにオーディオが含まれている場 合 は 、ラベルの左に音符が表示され、オーディオメーターで
レベルを確認できます。
「
CUT
」ボ タ ン を 押 す と 、プ ロ グ ラ ム ソ ー ス が 切 り 替 わ り ま す 。
LCD
ラベルが「マスター」に戻り、オーディ
オメーターにマスターオーディオレベルが反映されます。プログラムは緑、プレビューは赤く光るので、ど
の入力が現在プログラム出力/プレビュー出力になっているか把握できます。
5
Amphenol
4 2
1
3
PUSH
LOCK
MENU
SET
KEY 1
MIX
DSK 1
MIX
BARS
MIX
BLACK
WIPE
DSK2
MIX
FTB
MP 1
DIP
MP 2
DVE
6 7 8 9 CUT
16 17 18 19
10
20 AUTO
1 2 3 4 5
11 12 13 14 15
PROD
TALK
ENG
TALK
CALL
PGM
MIX
ソースを確認する際、LCDでオーディオレベルも確認
オーディオの接続
内蔵のオーディオミキサーでは、カメラ映像のエンベデッドSDIオーディオや、ATEM 4 M/E Constellation
スイッチャーに搭載された専用の1/4インチアナログオーディオまたはMADI入力からの外部 オーディオ
も扱えます。これらのオーディオ入力は、カメラのマイクや事前に収録したオーディオなど、他のオーデ
ィオソースにも使 用 で きます。
入力を確認するには、
SDIモニターをマルチビュー出力に接続する方法もあります。
マルチビューの接 続
マルチビュー出力を
SDI
モニターに接続したら、
8
つのボックスと
2
つ の 大 きな ボックス が ディスプレ イに
表示されます。各ボックスには別々のビューが表示され、ソースを追加するとそれらがマルチビューに表
示されます。ATEM Software Controlを使ってマルチビューのルックをカスタマイズすると、最大16のビ
ューを表示できます。詳細は、このマニュアルの「マルチビュー設定」セクションを参照してください。
マルチビューを確認できたら、ATEMスイッチャーが正常に起動しているので、スイッチャーの使用を開
始で きます。
INPUT DISP
H/V
DELAY
3D
LUT 1
BLUE
ONLY
ZOOM PEAK
3D
LUT 2
H
MARK
V
MARK
CONTROL TALKBACK
REF INUSB-C
1 3 5 7 9
2 4 6 8 10
11 13 15
12
1 3 5 7 9
2 4 6 8 10
11 1
12 214 16
17 19
18 20
ANALOG AUDIO INMULTIVIEW
CH 2
CH 1
SDI OUTPUTSSDI INPUTS
ATEMConstellationHDを、BlackmagicSmartView4KなどのSDIディスプレ イに接 続して マル チビュー 出 力を 確 認
202
始めに
