フロントパネル の使 用
ATEM
Constellation
HD
スイッチャーは、コントロールパネルを内蔵しており、専用のトークバックボタ
ン、プロダクション切り替え用のキーパッド、そしてスイッチャー設定にアクセスしてスイッチャー全体を
操作するためのコントロールノブおよびメニューボタンを搭載しています。ライブプロダクションでフロン
トパネルを使 用することもできますが、フロントパネルの本来の目的は、オンエア 前のプロダクション設
定の初期テストです。例えば、コントロールパネルでキーヤーやソースの 切り替えなどをすばやくテストし
て、メインのプロダクションを開 始する前に、すべての機 能が問題なく動作していることを確認します。こ
れが、ロックボタンが搭載されている理由です。すべての機能が問題なく動 作していることを確認した後
にパネルをロックすれば、放送中に誤って設定が変更されることはありません。

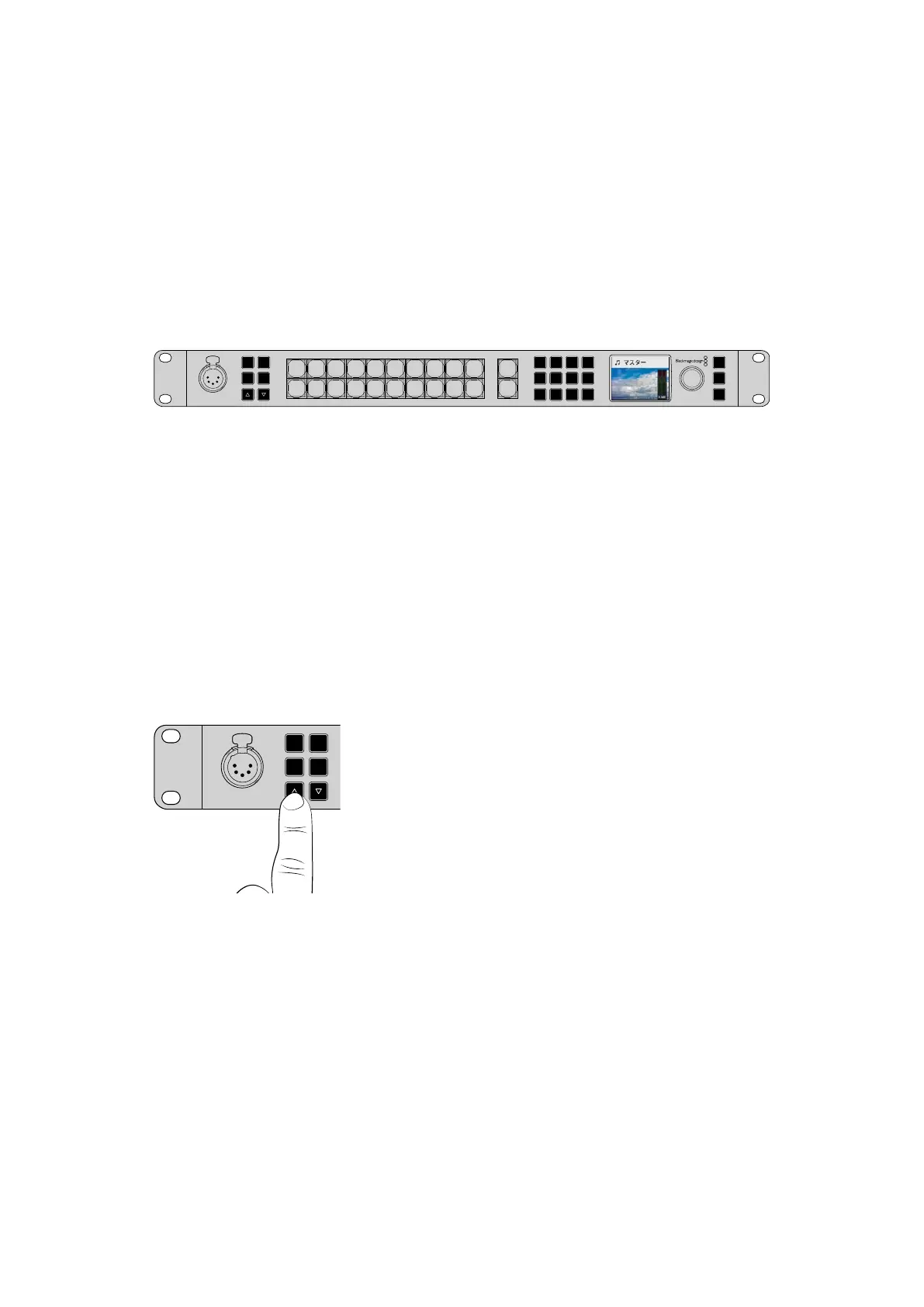

5
Amphenol
4 2
1
3
PUSH
LOCK
MENU
SET
KEY 1
MIX
DSK 1
MIX
BARS
MIX
BLACK
WIPE
DSK2
MIX
FTB
MP 1
DIP
MP 2
DVE
6 7 8 9 CUT
16 17 18 19
10
20 AUTO
1 2 3 4 5
11 12 13 14 15
PROD
TALK
ENG
TALK
CALL
PGM
MIX
プロダクションのセットアップが 完了したら、「LOCK」ボタンでパネルをロック
ト ー ク バ ッ ク ボ タ ン お よ び「
CALL
」ボ タ ン
フロントパネルのトークバックボタンおよび「
CALL
」ボ タ ン を 使 用 す る と 、ト ー ク バ ッ ク 機 能 に 直 接 ア ク
セスできるので、追加のハードウェアは必要ありません。
トークバック
ATEM Constellation HDス イ ッ チ ャ ー は 、「 PROD TALK」と「 ENG TALK」の プ ッ シ ュ・トゥ・ト ー ク・ボ
タンを搭載しているので、プロダクションチーム、エンジニアチームと通信可能です。「PGM MIX」ボ タ
ンでは、プログラムミックスを聴くことができます。マイク付きのインターコムヘッドセットを、フロントパ
ネルの5ピンXLRソケットに接続します。「PROD TALK」か「 ENG TALK」の ど ち ら か を 2度 押しすると、
マイクが常にオンになり、ボタンは赤く光ります。ボタンを再度
2
度 押 し す る と オ フ に な り ま す 。両 方 の ト
ークバックボタンが選択されていると、マイクは両方のトークバックチャンネルで常にオンになります。
次に、専用のボタンを使 用して、ヘッドフォンのプロダクショントーク
バック、エンジニアトークバック、プログラムミックスのレベルを調整
します。選択したボタンは赤く光り、アップ/ダウンボタンを使ってレ
ベル調整が可能なことを示します。
ATEM Constellation HDスイッチャーのバックパネルには、トーク
バックコネクターが付いており、エンジニア/プロダクショントーク
バックをル ー ティングできます。独自のトー クバックアダ プター ケー
ブルの作成に関しては、「トークバックのピン接続」セクションを参
照してください 。
CALLボタン
「CALL」ボタンを長押しすると、接続しているすべてのカメラのタリーライトが点滅します。カメラマンの注
意を引きたい 場 合 や、カメラマンに担 当のカメラがオンエアになることを 知らせたい 場 合などに便 利です。
ATEM
Constellation
HD
の
LCD
メニュー
LCD
メニューでは、スイッチャーのほぼすべてのオプションを使用できます。以下の例は、フロントパネル
で実行可能な機能の一部です。メニューを色々とチェックして使 用できるオプションを確認することをお
勧めしま す。
ATEM
スイッチャーのソフトウェアコントロールパネルを使用したことがあれば、各メニュー
がソフトウェアコントロールパネルのパレットに似ていることが分かるでしょう。また、ソフトウェアコン
トロールパネルの各パレットはLCDにメニュー ページ が あります。SDI出 力やオーディオミキサーの設 定
用の追加LCDメニューの他 、スイッチャーのトランジションフォーマット、トークバックチャンネル、IPア
ドレスを設定できる設定ページがあります。
5
Amphenol
4 2
1
3
PUSH
LOCK
MENU
SET
KEY 1
MIX
DSK 1
MIX
BARS
MIX
BLACK
WIPE
DSK2
MIX
FTB
MP 1
DIP
MP 2
DVE
6 7 8 9 CUT
16 17 18 19
10
20 AUTO
1 2 3 4 5
11 12 13 14 15
PROD
TALK
ENG
TALK
CALL
PGM
MIX
203
フロントパネルの 使 用
