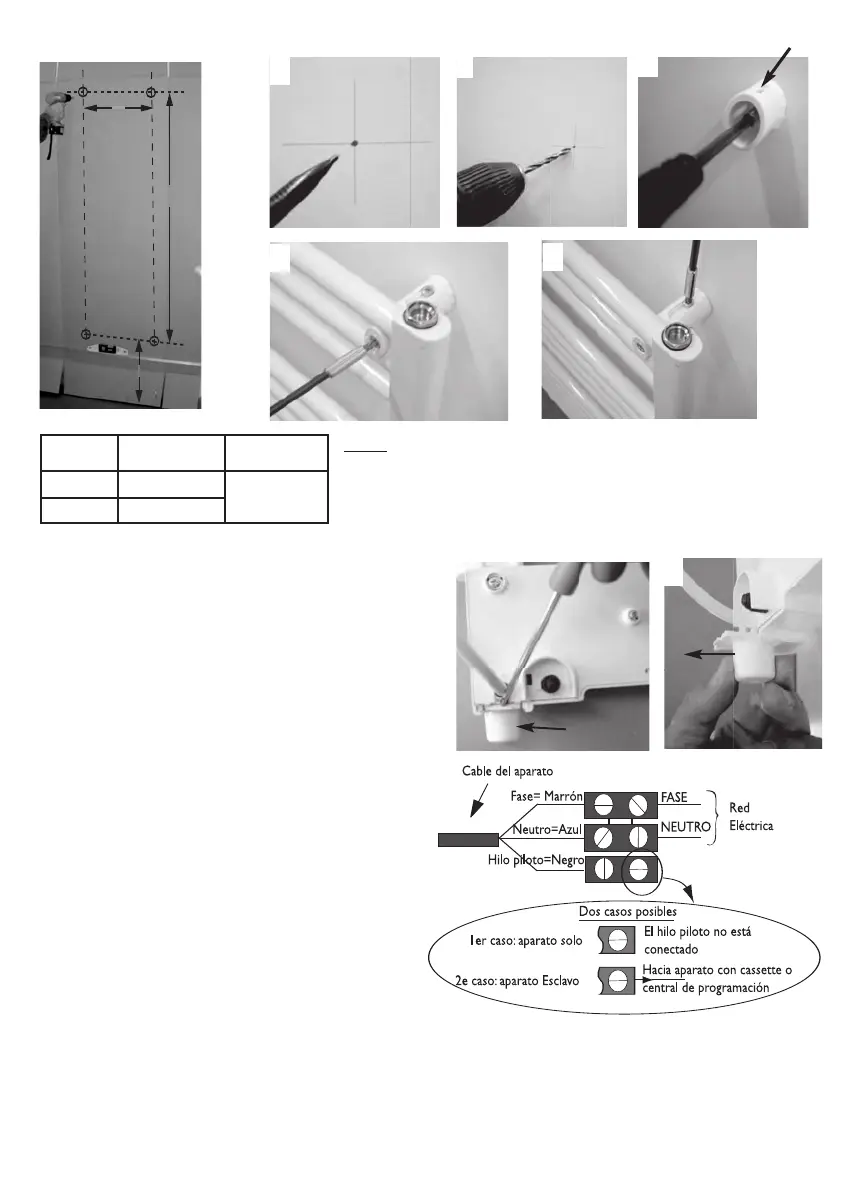

3) ¿ Cómo quitar el travesaño debajo de la caja de mando ?
El travesaño, utilizado para proteger la caja cuando el
aparato está en el suelo antes de la instalación, puede
ser quitado o conservado según sus deseos.
a) Empuje la lengüeta (1).
b) Tire del travesaño hacia usted (2).
Potencia
Cota (A) patas
de fijación
Cota (B) patas
de fijación
500W 779
350
750W 1230
Nota: Las clavijas suministradas con el aparato son de tipo estándar. En caso de
soporte particular, utilice clavijas adaptadas.
4) Conectar el aparato
- El aparato se debe alimentar con 230V 50Hz.
- La conexión a la red eléctrica se realizará con la
ayuda de un cable de 3 hilos (Marrón=Fase,
Azul=Neutro, Negro=Hilo piloto) por medio de
una caja de conexión. En locales húmedos como
las salas de agua y las cocinas, se debe instalar la
caja de conexión por lo menos a 25 cm del suelo.
- La instalación se debe equipar de un dispositivo de
corte omnipolar que posea una distancia de aper-
tura de contacto de por lo menos 3 mm.
- La conexión a la tierra está prohibida.
No conectar el hilo piloto del aparato(negro) a la tierra.
-
El r
eemplazo del cable de alimentación, si está demasiado corto o dañado, necesita herramientas especia-
les y debe ef
ectuarlo una persona cualificada para evitar cualquier peligro.
- Si un aparato piloto o pilotado está protegido por un diferencial de 30 mA (ex. cuarto de baño) es nece-
sario proteger la alimentación del hilo piloto sobre este diferencial.
el travesaño
2
4
3
5
6
17
2
