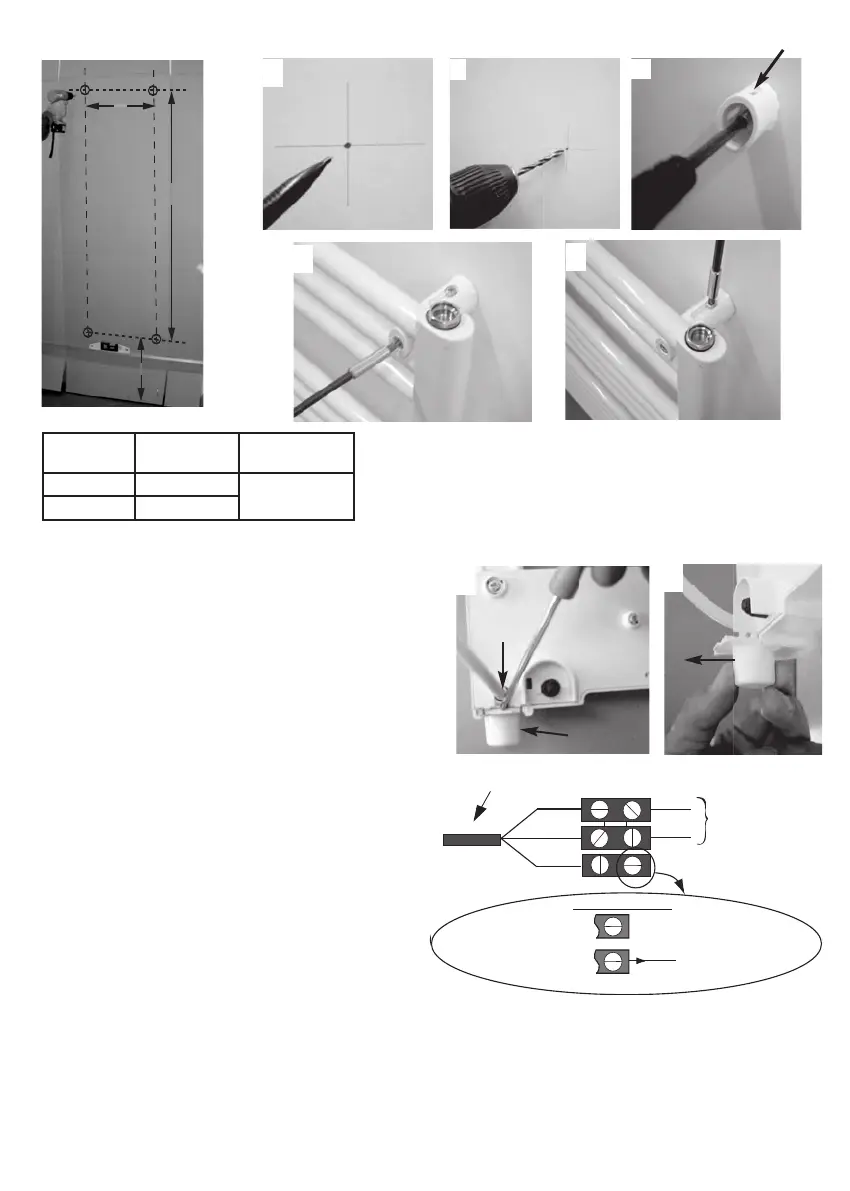

3) Como remover o suporte debaixo da caixa de comando?
O suporte, utilizado para proteger a caixa quando o
aparelho está colocado no chão antes de proceder à
instalação, pode ser removido ou guardado consoante
os seus desejos.
a) Empurre a lingueta (1).
b) Puxe o suporte para si (2).
2
4
3
Potências
Cota (A) partes
de fixação
Cota (B) partes
de fixação
500W 779
350
750W 1230
4) Ligação do aparelho
- O aparelho deve ser alimentado por uma fonte de
230V 50 Hz.
- A ligação à rede eléctrica deve ser efectuada com ao
auxílio de um cabo trifilar (Marrom=Fase;
Azul=Neutro; Negro=Fio piloto de programação)
por intermédio de uma caixa de ligação. Em locais
húmidos, tais como casas de banho e cozinhas, a
caixa de ligação deve ser instalada a, no mínimo, 25
cm do piso.
- A instalação deve possuir um dispositivo de corte
omnipolar com uma distância de abertura de contacto mínima de 3 mm.
-
A ligação à terra é proibida.
Não ater
rar o fio piloto do aparelho (negro).
- A substituição do cabo de alimentação, se estiver demasiado curto ou danificado, necessita de ferra-
mentas especiais e deve ser realizada por uma pessoa qualificada de forma a evitar qualquer perigo.
- Se um aparelho de operação autónoma ou operado por um outro sistema beneficiar de uma protecção por
dif
erencial 30mA (ex.: casa de banho), é necessário proteger a alimentação do fio piloto nesse diferencial.
1
suporte debaixo
2
5
6
22
Cabo do aparelho
Fase=castanho
Neutro=Azul
FASE
NEUTRO
Rede
Eléctrica
Dois casos possíveis
Fio comando=preto
1º caso: Aparelho único
2e caso: Aparelho escravo
Aparelho não comandado
O fio de coando não está ligado
Para o aparelho com cassette ou
central de programação
