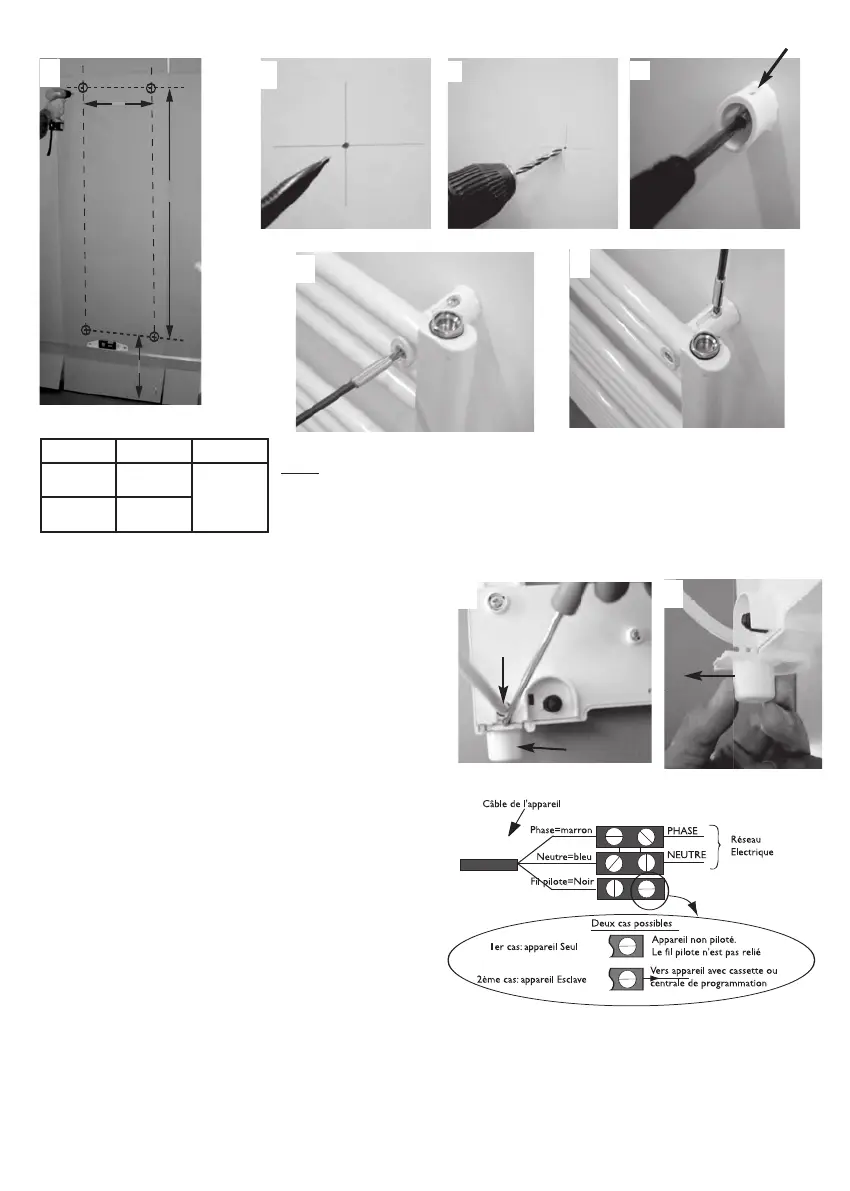

3) Comment enlever le piètement sous le boitier de commande ?
Le piètement, utilisé pour protéger le boîtier lorsque
l’appareil est posé au sol avant l’installation, peut être
enlevé ou conservé selon vos souhaits.
a) Poussez la languette (1).
b)Tirez le piètement vers vous (2).
4) Comment raccorder l’appareil ?
- L’appareil doit être alimenté en 230 V 50Hz.
- Le raccordement au secteur se fera à l’aide du câble
3 fils (Marron=Phase, Bleu=Neutre, Noir=Fil pilo-
te) par l’intermédiaire d’un boîtier de raccordement.
Dans des locaux humides comme les salles d’eau et
les cuisines, il faut installer le boîtier de raccorde-
ment au moins à 25 cm du sol.
- L’installation doit être équipée d’un dispositif de
coupur
e omnipolaire ayant une distance d’ou-
v
er
tur
e de
contact d’au moins 3 mm.
- Le raccor
dement à la terre est interdit.
Ne pas brancher le fil pilote de l’a
ppar
eil (noir) à la ter
r
e
.
- Si le câble d’alimentation est endommagé,
il doit êtr
e r
emplacé par le fabricant,
son ser
vice après-vente
ou une personne de qualification similair
e afin d’éviter un danger
.
- Si un appareil piloté est protégé par un différentiel 30mA (ex : salle de bain), il est nécessaire de proté-
ger l’alimentation du fil pilote sur ce différentiel.
2
4
3
1
5
6
Nota: Les chevilles livrées avec l’appareil sont de type standard. En cas de support
particulier, utilisez des chevilles adaptées.
Puissance Cote (A) Cote (B)
500W 779
350
750W 1230
Piètement
1
2
2
