17
3) Hoe het onderstel onder de bedieningskast verwijderen?
Het onderstel dat wordt gebruikt om de kast te beschermen wanneer het apparaat voor de installa-
tie op de grond is gezet, kan naar wens worden verwijderd of blijven zitten.
a) Druk op het lipje (1).
b)Trek het onderstel naar u toe (2).
Opmerking:De bij het apparaat meegeleverde plugs zijn
standaardmodellen. In geval van een bijzonder steunstuk,
dient u passende plugs te gebruiken.
Notering (A) Notering (B)
500W 779
350
750W 1230
1000W 1599 400
2
3
5
6

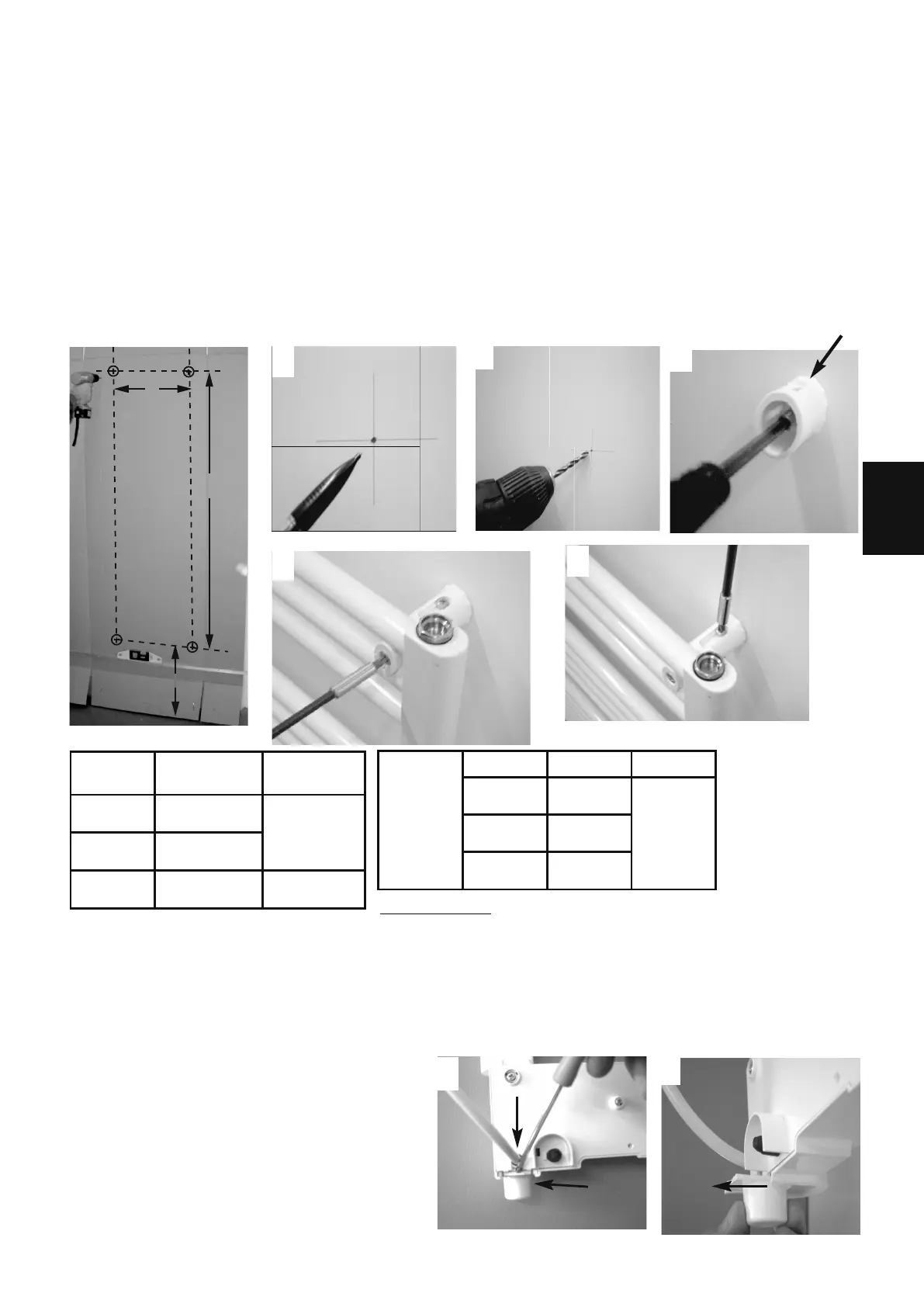

2) Hoe installeert u het apparaat?
1/ Maak de kleppen van het deksel los en zet dit tegen de muur met de onderste uitgevouwen klep
op de grond of op de gewenste installatiehoogte. Teken de 4 boorgaten door de verpakking heen
(zonder erdoor heen te prikken) en verwijder vervolgens de verpakking.
2/ Geef de 4 boorgaten zorgvuldig aan met potlood (teken een kruis van 2 cm breed).
3/ Boor de 4 gaten.
4/ De kokers vastschroeven met hun oriëntatiewig voor de ventilo modellen.
5/
Plots op de buizen schroeven zonder ze te blokkeren. Hum automatische instelling controleren door
ze te zetten met het apparaat. Eens de gevonden positie, de schroeven van elke plot blokkeren.
6/ Het apparaat aan de muur zetten. Elke schroef van blokkage schroeven. De capuchons in einde van
plots zetten.
NL
4
1
2
Bedieningskast
Model
breedte
400 mm
A B
300 W 574
270500 W 1025
750 W 1476
